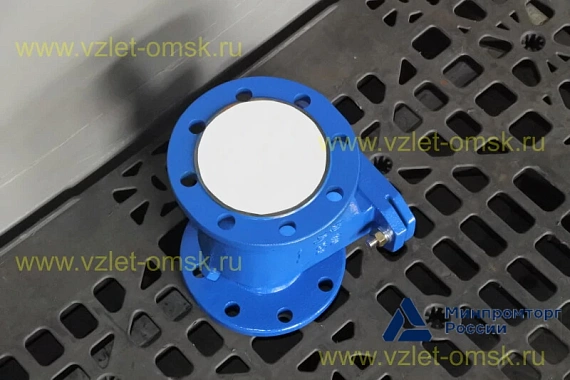

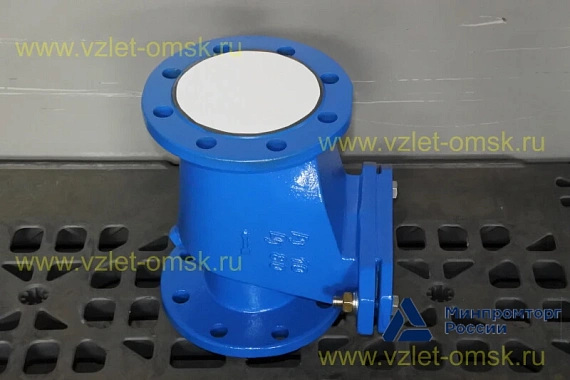

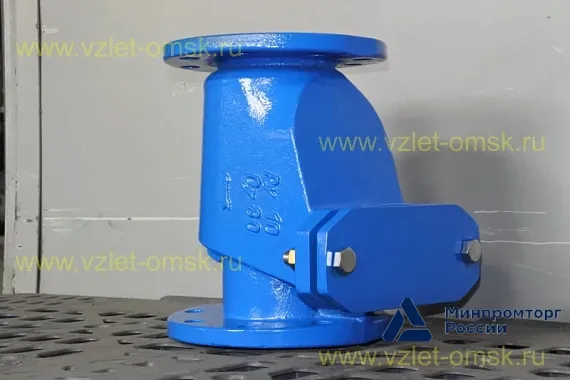

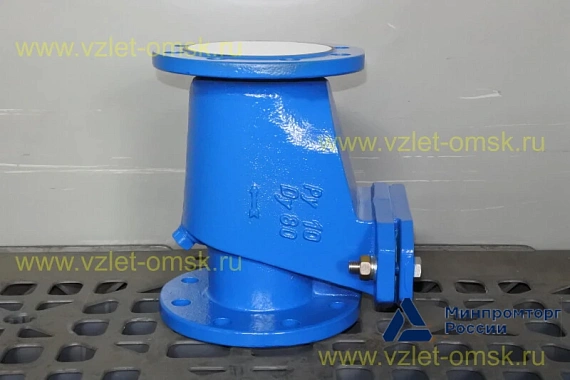

Клапан обратный Иртыш КСВ Ду80 Ру10

Обратный клапан Иртыш КСВ Ду80 Ру10 — надежный элемент трубопроводной арматуры, предназначенный для предотвращения обратного потока рабочей среды. Оборудование используется в системах водоснабжения, канализации и на промышленных объектах, обеспечивая стабильную и безопасную работу трубопроводов.

Клапан обратный Ду 80 изготовлен из прочного чугуна с элементами из стали, что гарантирует устойчивость к нагрузкам и длительный срок эксплуатации. Модель рассчитана на рабочее давление Ру10 и подходит для различных условий эксплуатации. Конструкция этой запорной арматуры обеспечивает автоматическое закрытие при изменении направления потока, снижая риск аварийных ситуаций.

Клапан отличается удобством монтажа и обслуживания, может применяться в различных инженерных системах и совместим со стандартным оборудованием. Благодаря качественным материалам и продуманной конструкции обеспечивает надежную герметичность и стабильную работу.

Мы предлагаем купить клапан обратный Ду80 нашего производства по выгодной цене. Предоставляем гарантию качества. Продукция в наличии на складе, доступна быстрая доставка по России. Возможен заказ оптом — действуют специальные условия и скидки для постоянных клиентов.

Область применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение обратного клапана Иртыш КСВ Ду80 Ру10

Клапан обратный Иртыш КСВ Ду80 Ру10 — вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Пропускает среду в одном направлении и предотвращает её движение в противоположном. Предназначен для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа. И типом перекачиваемой среды с pH 6…9, температурой от 263 до 373 К (от -10 до +100°C):

• чистая вода производственно-технического назначения (кроме морской);
• вода отопительной системы;
• хозяйственная вода;
• холодная и конденсационная вода;
• смесь воды с гликолем (гликоль до 40%);
• других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму.

Проточная часть обратного клапана (Dy) — 80 мм.

Максимальный размер частиц, мм — 60 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду80 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана Ду80

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана Иртыш КСВ Ду80 происходит под действием самой среды и является полностью автоматическим.

Габаритные и присоединительные размеры
