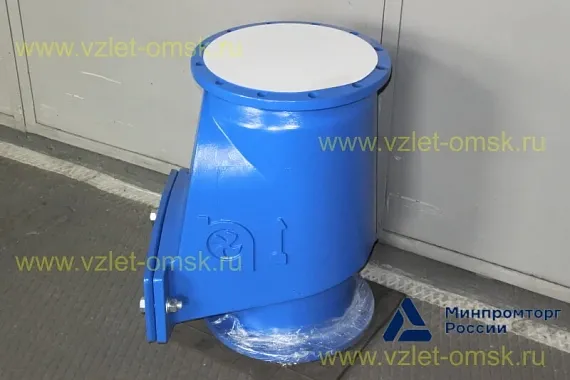

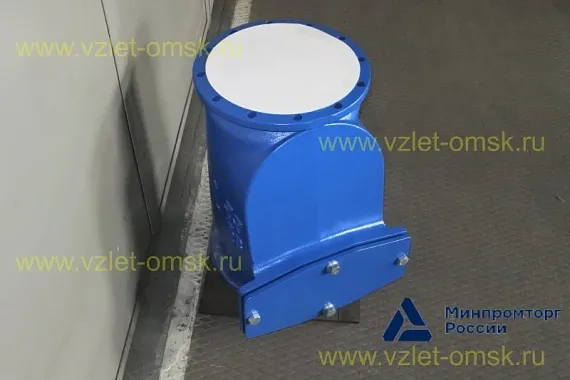

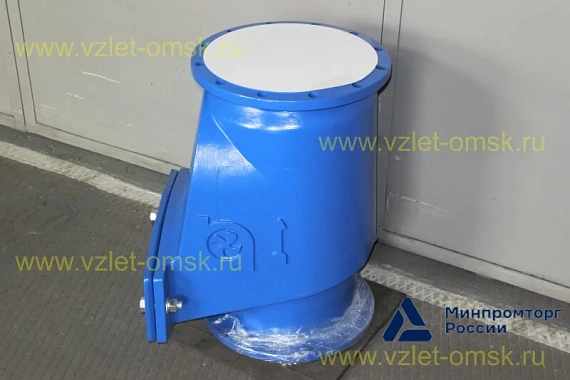

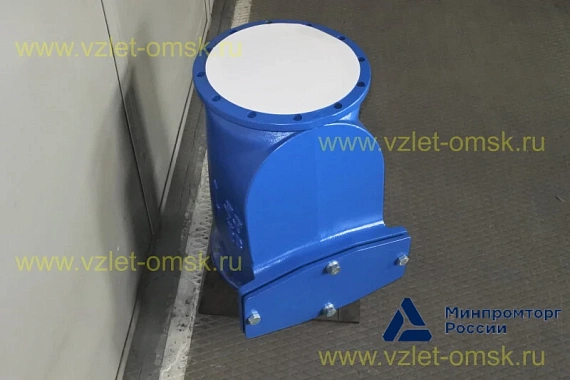

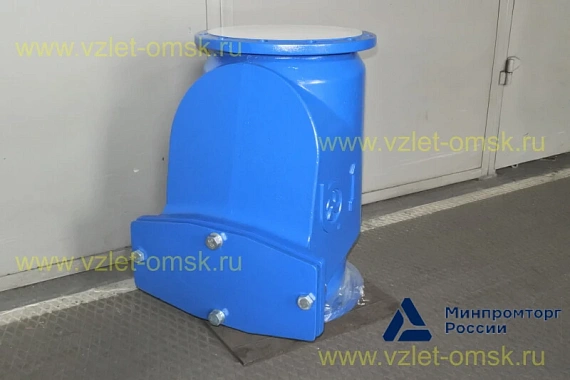

Клапан обратный Иртыш КСВ Ду 300 Ру10

Клапан обратный Иртыш КСВ Ду300 Ру10 — надежный элемент трубопроводной арматуры, предназначенный для предотвращения обратного потока рабочей среды. Широко применяется в системах водоснабжения, канализации и промышленных трубопроводах, обеспечивая стабильную и безопасную эксплуатацию.

Конструкция клапана — в фланцевом исполнении, что упрощает монтаж и обслуживание. Поворотный механизм обеспечивает быстрое срабатывание: при изменении направления потока клапан автоматически закрывается, защищая оборудование от гидроударов и повреждений. Клапан обратный фланцевый Ду 300 отличается высокой надежностью и рассчитан на работу при давлении Ру10.

Корпус изделия изготовлен из прочных материалов, устойчивых к коррозии. Поворотный тип конструкции обеспечивает долговечность и минимальное гидравлическое сопротивление.

Как сделать заказ

Мы изготавливаем данный вид запорной арматуры на нашем заводе. Поэтому вы можете купить обратный клапан Ду 300 по самой выгодной цене. Выполняем доставку по всей России. Доступен также самовывоз со склада. Уточняйте наличие, цену и условия покупки у наших специалистов — поможем подобрать оптимальное решение под ваш объект.

Область применения фланцевого клапана

Клапан обратный полнопроходной Ду 300 предназначен для установки на напорных водопроводных и канализационных трубопроводах — горизонтальных, а также вертикальных с восходящим потоком.

Материалы

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение обратного клапана Иртыш КСВ Ду 300 Ру10

Обратный клапан Ду300 Ру 10 — вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Трубопроводная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном. Обратный клапан предназначен для работы в следующих условиях:

• температура окружающей среды — от 0 до + 80°С (273…353 К);
• температура перекачиваемой среды от 0 до + 100°С (273…373 К);
• рабочее давление потока среды до 1,0 МПа.

Тип перекачиваемой среды — чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности. С характеристиками — pH 6…9, температура от 263 до 373К (от -10 до +100°C), с содержанием твердых включений в количестве не более 1% по объёму и максимальным размером частиц до 250 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду300 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана Ду300

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан Ду 300 может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.

Габаритные и присоединительные размеры
