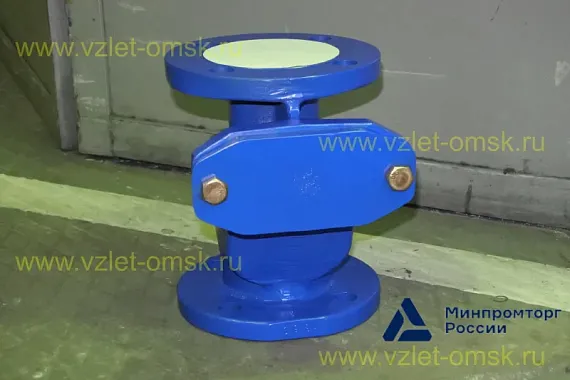

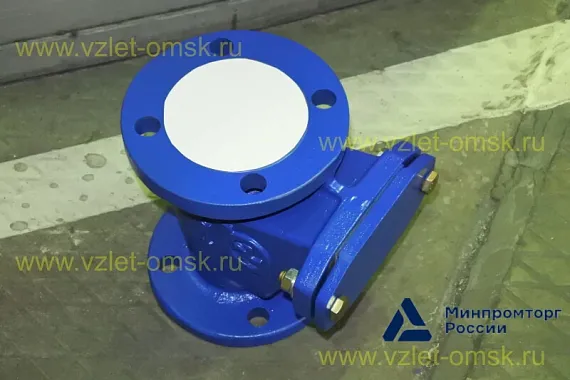

Клапан обратный Иртыш КСВ Ду50 Ру10

Область применения

Основным назначением канализационных обратных клапанов Ду50 считается предотвращение тока жидкой среды в обратном нормальному направлении. Пример использования — установка в системе транспортировки канализационных стоков. Полнопроходный обратный клапан предупреждает обратный поток среды. Тем самым защищая оборудование, насосные агрегаты, расположенные на канализационных трубах до точки его установки.

Материалы и технологии

• Корпус. Для обеспечения прочности и долговечности арматуры при производстве корпуса используется чугун марки СЧ20. С учетом агрессивности перекачиваемой среды — канализационных стоков, он имеет защитное покрытие из стойких эпоксидных смол. Для обслуживания предусмотрена съемная крышка.
• Перекрывающий элемент. В этом виде защитной арматуры устанавливается обрезиненный НО-68-1 диск из стали. Он эффективно препятствует обратному движению потока в закрытом состоянии, не создавая помех движению жидкости в открытом. Крепление к корпусу выполнено в одной точке.
• Уплотнитель. Устанавливается для обеспечения герметичности соединения крышки с корпусом. Изготавливается из паронита или резины.
• Отжимной винт, сталь. Устанавливается опционально. Позволяет принудительно отжать перекрывающий элемент для опорожнения вертикального участка трубы над ним для обслуживания и иных целей.

Для установки на канализационных магистралях и трубопроводах предусмотрены фланцевые крепления. Соединение разъемное. Это облегчает монтаж и обслуживание изделия.

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение и особенности конструкции канализационного клапана обратного 50 мм

Обратные клапаны эффективны при установке в восходящих вертикальных канализационных трубопроводах, горизонтальных участках с выраженным уклоном. В этом случае перекрывающий элемент будет переходить в закрытое состояние под действием силы тяжести. Таким образом, при отсутствии напора потока сточных вод в основном направлении запорная арматура всегда будет перекрыта.

Условия работы обратного канализационного клапана Ду 50:

• Жидкая среда с отрицательной температурой. В том числе — нагретая до +100 °C.
• Температура окружающей среды — не ниже 0 ° и не выше +80 °C.
• Расчетное давление потока — не более 1 МПа.
• Транспортируемые жидкости: вода, жидкие среды, сравнимые с ней по вязкости и не обладающие ярко выраженной химической активностью. Допускается включение твердых частиц. Нормальной считается их доля не выше 1% по объему. Максимальный диаметр зависит от размеров корпуса изделия.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду50 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана

Узел состоит из отлитого литого корпуса с подвижным обрезиненным блокирующим диском и крышкой корпуса.

Конструкция корпуса обеспечивает 100-й свободный проход по номинальному диаметру, что снижает гидравлическое сопротивление и уровень шума. Клапаны практически не подвержены засорению, поэтому не требуют технического обслуживания.

По требованию заказчика на обратный клапан можем установить отжимной болт, который отодвигает диск с посадочного места, позволяя при необходимости опорожнять трубопровод.

Принцип действия

При отсутствии движения рабочей среды через арматуру обрезиненный блокирующий диск в обратном клапане будет находиться в положении «закрыто». Когда возникает поток, диск поднимается под воздействием напора.

Когда давление на линии отсутствует (поток среды остановлен), диск возвращается в свое начальное закрытое положение. А давление с обратной стороны прижимает его, предотвращая обратный ток среды. Таким образом, срабатывание обратного канализационного клапана Ду 50 происходит автоматически под воздействием самой среды.

Габаритные и присоединительные размеры
