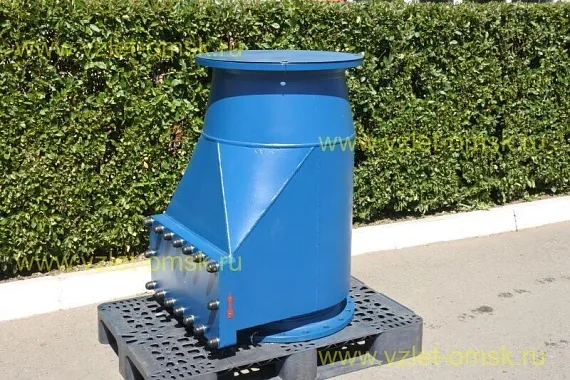

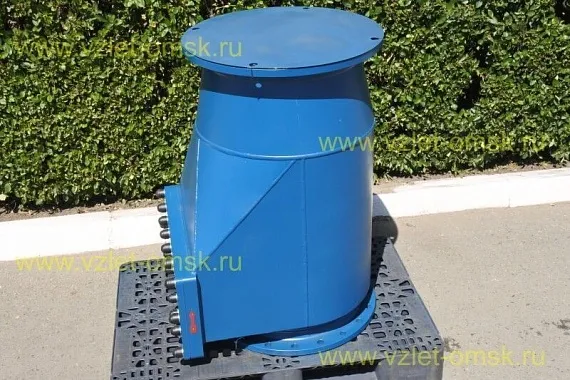

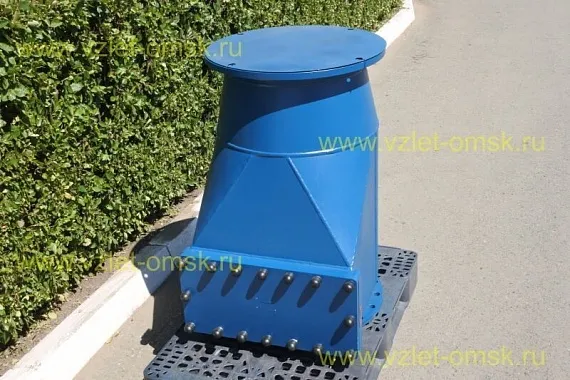

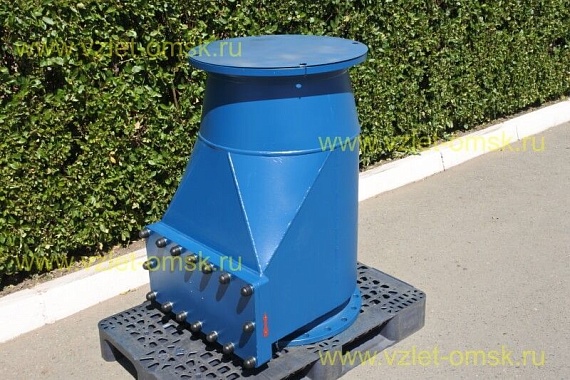

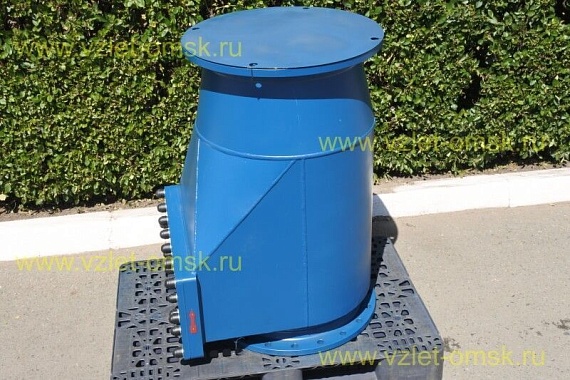

Клапан обратный Иртыш КСВ Ду500 Ру6

Области применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение

Обратный клапан для насосной станции относится к классу запорной и предохранительной арматуры. Особенность — автоматическое срабатывание перекрывающего элемента под действием напора среды. В восходящих системах он закрывается за счет веса стального диска. Это обеспечивает изделию повышенную надежность и долговечность.

Эта модель рассчитана на широкий диапазон температур эксплуатации от 0 до +80 °C — для окружающей среды, и до 100 °С — для перекачиваемой жидкости. Арматура сохраняет эффективность при давлении до 1 МПа.

Клапан допускается использовать для следующих жидкостей:

• Вода — питьевая, техническая, не содержащая солей и других агрессивных компонентов.
• Водяная смесь гликоля с содержанием этого элемента не выше 40%. Температура не ниже -10 °C, pH 6-9.
• Загрязненная вода с включением твердых частиц не более 1%.
• Жидкости, сравнимые с водой по плотности, степени агрессивности, вязкости.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду500 Ру6

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5, 6, 7 – метизы крепления крышки к корпусу;
8, 9 – метизы крепления блокирующего диска к корпусу;

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 0,9 МПа.

Устройство обратного клапана

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.

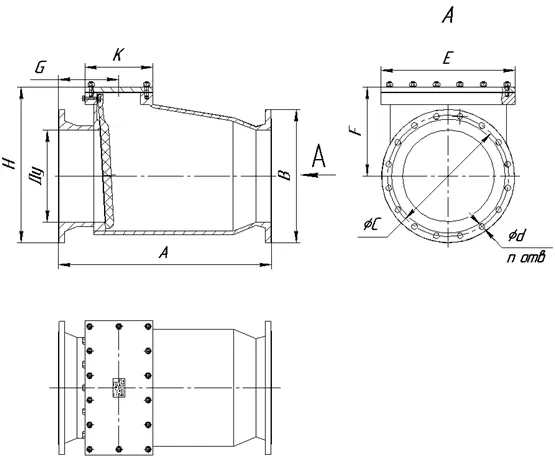

Габаритные и присоединительные размеры
