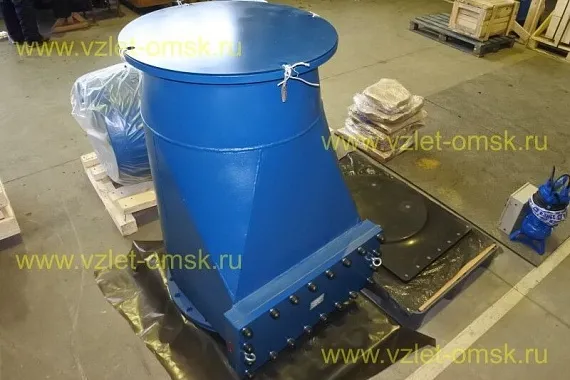

Клапан обратный Иртыш КСВ Ду 600 Ру6

Клапан обратный Иртыш КСВ Ду600 Ру6 — промышленная запорная арматура для защиты трубопроводов от обратного потока рабочей среды. Применяется в системах водоотведения, канализации и других инженерных сетях, где требуется надежная работа при больших диаметрах и стабильное перекрытие потока.

Конструкция клапана — поворотный тип, обеспечивающий автоматическое закрытие при изменении направления движения среды. Диск быстро реагирует на поток, снижая риск гидроударов и повреждения оборудования.

Клапан рассчитан на рабочее давление Ру6. Модель КСВ Ду 600 с корпусом из стали отличается надежной конструкцией и длительным сроком службы.

Как сделать заказ запорной арматуры

Мы изготавливаем этот вид запорной арматуры, поэтому вы можете купить клапан обратный Ду 600 по выгодной цене. У нас всегда в наличии самые востребованные позиции. Выполняем доставку по всей России. Предлагаем помощь в подборе оборудования и выгодные условия сотрудничества. Уточняйте наличие, характеристики и условия доставки у наших специалистов.

Область применения поворотного клапана

Клапан обратный полнопроходной Ду 600 предназначен для установки на напорных водопроводных и канализационных трубопроводах — горизонтальных, а также вертикальных с восходящим потоком.

Материалы

Назначение обратного клапана Иртыш КСВ Ду 600 Ру6

Клапан обратный Ду 600 относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Арматура пропускает среду в одном направлении и предотвращает её движение в противоположном. Эксплуатируется в следующих в условиях: температура окружающей среды от 0 до + 80°С (273…353 К), температура перекачиваемой среды от 0 до + 100°С (273…373 К), рабочее давление потока среды до 0,6 МПа.

Виды перекачиваемой среды — чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с p H6…9, температурой от 263 до 373 К (от -10 до +100°C) и другие жидкости, сходные с чистой водой по плотности, вязкости и химической активности. Содержание твердых включений — не более 1% по объёму, максимальный размер частиц — 550 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

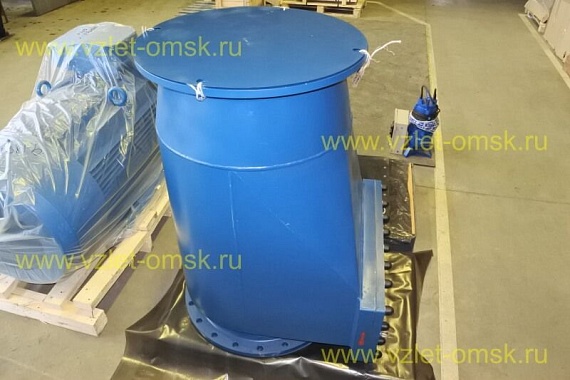

Клапан обратный Иртыш КСВ Ду600 Ру6

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5, 6, 7 – метизы крепления крышки к корпусу;
8, 9 – метизы крепления блокирующего диска к корпусу;

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 0,9 МПа.

Устройство обратного клапана Ду600

Узел включает сварной корпус, подвижный обрезиненный блокирующий диск и крышку корпуса.

Корпус выполнен так, чтобы обеспечивать 100% свободного прохода по номинальному диаметру. Это снижает гидравлическое сопротивление и уровень шума. Клапаны устойчивы к засорению, поэтому не требуют технического обслуживания.

Принцип действия

Когда поток среды через арматуру отсутствует, обрезиненный блокирующий диск обратного клапана находится в закрытом положении. При появлении потока диск под действием напора поднимается и открывает проход через клапан.

Если давление в линии отсутствует или движение среды прекращается, диск возвращается в исходное закрытое положение. Давление с обратной стороны дополнительно прижимает его, не допуская возникновения обратного потока среды.

Таким образом, поворотный обратный клапан срабатывает автоматически — за счет воздействия самой рабочей среды.

Габаритные и присоединительные размеры
