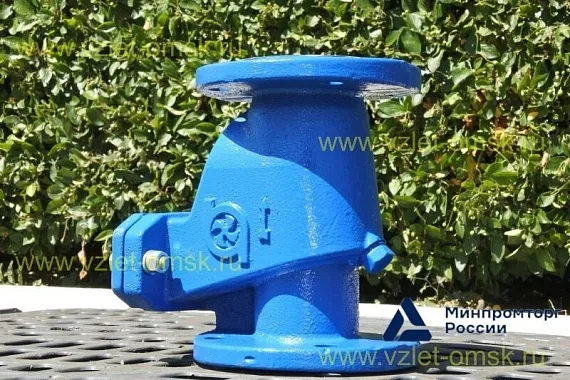

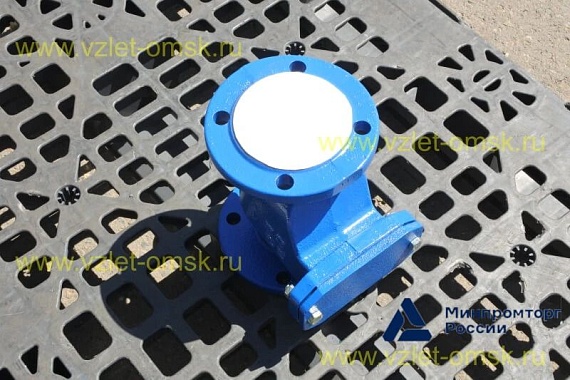

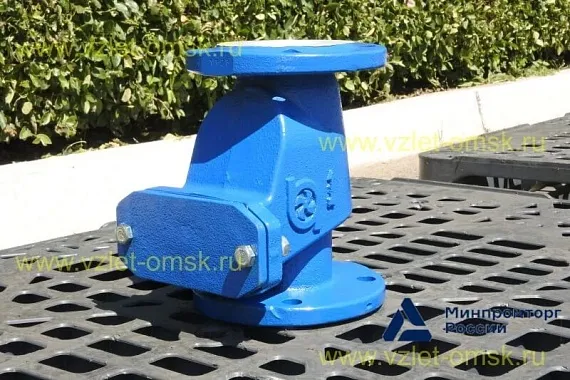

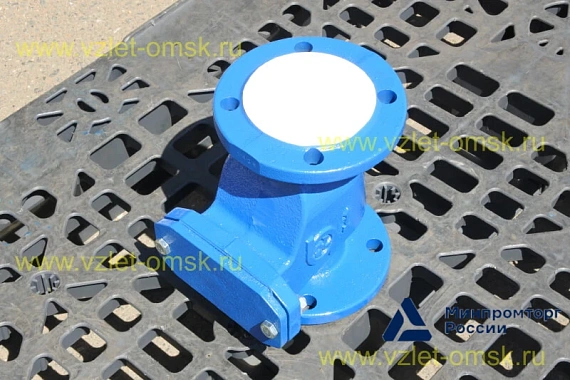

Клапан обратный Иртыш КСВ Ду65 Ру10

Клапан обратный Ду65 Иртыш КСВ Ру10 — надежное решение для защиты трубопроводов от обратных потоков рабочей среды. Данная модель предназначена для предотвращения изменения направления потока и широко применяется в системах водоснабжения, канализации и промышленных коммуникациях.

Клапан обратный Ду65 выполнен из прочного чугуна, что обеспечивает долговечность и устойчивость к нагрузкам. Корпус и диск рассчитаны на рабочее давление Ру10, поэтому арматура подходит для большинства стандартных условий эксплуатации. Конструкция предусматривает стабильную работу при различных положениях и гарантирует эффективную защиту трубопроводов.

Обратный фланцевый клапан удобен в монтаже и обслуживании. Он совместим с фланцевыми соединениями и может устанавливаться в системах с различными типами рабочих сред. Благодаря продуманной конструкции он обеспечивают надежное перекрытие потока и минимальные потери давления.

Мы предлагаем купить обратный клапан Иртыш КСВ Ду65 Ру10 от производителя — с гарантией качества и быстрой доставкой. Товары в наличии на складе, возможна оперативная поставка по всей России. Предусмотрены скидки для оптовых покупателей. Уточнить стоимость, условия поставки и наличие можно через сайт или по телефону.

Область применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение обратного клапана Ду65 Иртыш КСВ Ру10

Клапан обратный Ду65 Иртыш КСВ Ру10 относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Защитная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном. Предназначена для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа.

Рабочая среда - чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с pH6…9, температурой от 263 до 373К (от -10 до +100°C) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму и размером частиц.

Проточная часть обратного клапана (Dy) — 65 мм.

Максимальный размер частиц, мм — 40 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду65 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана Ду65

Узел состоит из отлитого литого корпуса с подвижным обрезиненным блокирующим диском и крышкой корпуса.

Конструкция корпуса обеспечивает БПВ по номинальному диаметру, что снижает гидравлическое сопротивление и уровень шума. Клапаны практически не подвержены засорению, поэтому не требуют технического обслуживания.

По требованию заказчика на обратный клапан Ду 65 можем установить отжимной болт, который отодвигает диск с посадочного места, позволяя при необходимости опорожнять трубопровод.

Принцип действия

При отсутствии движения рабочей среды через арматуру обрезиненный блокирующий диск в обратном клапане будет находиться в положении «закрыто». Когда возникает поток, диск поднимается под воздействием напора.

Когда давление на линии отсутствует (поток среды остановлен), диск возвращается в свое начальное закрытое положение. А давление с обратной стороны прижимает его, предотвращая обратный ток среды. Таким образом, срабатывание обратного канализационного клапана Ду 65 происходит автоматически под воздействием самой среды.

Габаритные и присоединительные размеры
