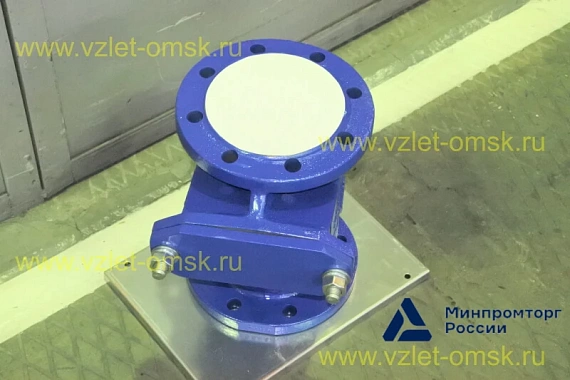

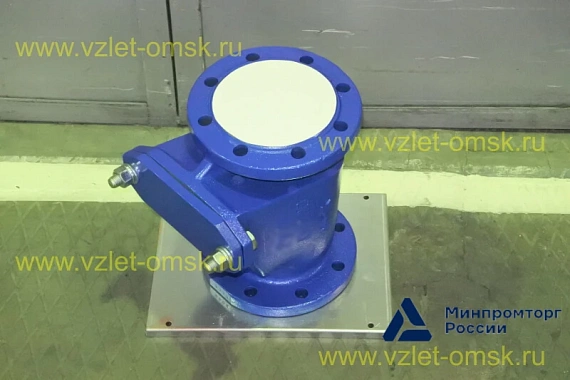

Клапан обратный Иртыш КСВ Ду100 Ру10

Клапан обратный Ду100 Иртыш КСВ Ру10 — элемент трубопроводной арматуры, предназначенный для предотвращения обратного движения рабочей среды. Данная модель широко применяется в системах водоснабжения и канализации, обеспечивая защиту оборудования и стабильную эксплуатацию трубопроводов.

Клапан обратный Ду100 выполнен из прочного чугуна с использованием стальных элементов, что гарантирует высокую надежность и длительный срок службы. Конструкция устройства предусматривает поворотный диск, который автоматически перекрывает поток при изменении направления движения жидкости. Это позволяет эффективно предотвращать аварийные ситуации и защищать систему от гидроударов.

Фланцевый клапан Ду 100 рассчитан на рабочее давление Ру10 и подходит для эксплуатации в различных условиях. Корпус и внутренние элементы обеспечивают герметичность и устойчивость к износу, а продуманная конструкция упрощает монтаж и обслуживание.

Клапаны используются в инженерных сетях и на промышленных объектах, где необходима надежная защита от обратных потоков воды и других рабочих сред. Отличаются простотой конструкции, обслуживания и высокой эффективностью работы.

Как сделать заказ

У нас собственное производство оборудования, включая этот вид трубопроводной запорной арматуры. Поэтому вы можете купить обратный клапан Ду100 по цене производителя. Товары в наличии на складе, доступна быстрая доставка по России. Возможен заказ оптом — наши менеджеры помогут с выбором оборудования, предоставят техническую информацию, уточнят характеристики и стоимость.

Оформить покупку можно через сайт или связавшись с нами по телефону — обеспечим оперативную обработку заявки и доставку в кратчайшие сроки.

Область применения обратного клапана Иртыш КСВ Ду100 Ру10

Клапан обратный Ду100 полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах. Устанавливается на водопроводных и канализационных трубопроводах.

Материалы

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение обратного клапана Ду 100

Клапан обратный Ду100 относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Пропускает среду в одном направлении и предотвращает её движение в противоположном. Применяется для работы в следующих условиях:

• температура окружающей среды — от 0 до + 80°С (273…353 К);
• температура перекачиваемой среды от 0 до + 100°С (273…373 К);
• рабочее давление потока среды до 1,0 МПа.

Перекачиваемая среда:

• чистая вода производственно-технического назначения (кроме морской);
• вода отопительной системы;
• хозяйственная вода;
• холодная и конденсационная вода;
• смесь воды с гликолем (гликоль до 40%);
• другие жидкости, сходные с чистой водой по плотности, вязкости и химической активности.

Характеристики перекачиваемой среды:

• содержание твердых включений в количестве не более 1% по объёму;
• максимальный размер частиц 80 мм;
• pH 6…9;
• температура от 263 до 373 К (от -10 до +100°C).

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду100 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство арматуры

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия обратного клапана Иртыш КСВ Ду100 Ру10

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане Ду 100 находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.

Габаритные и присоединительные размеры
