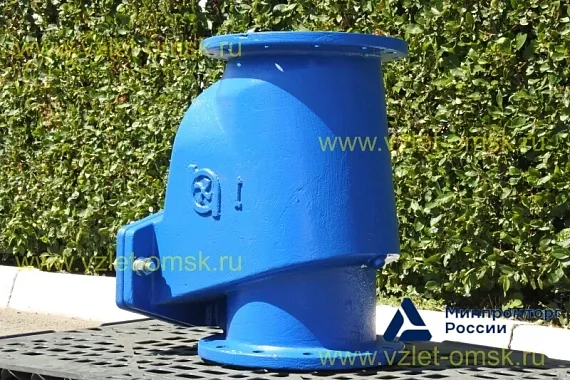

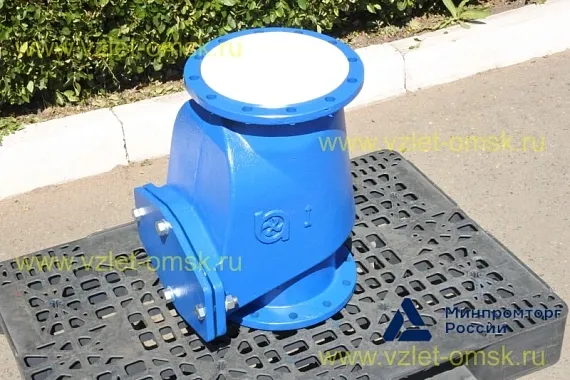

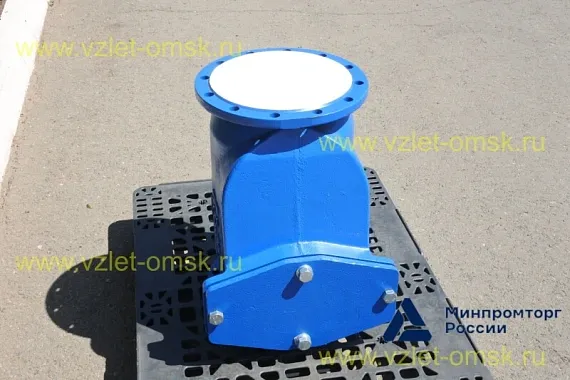

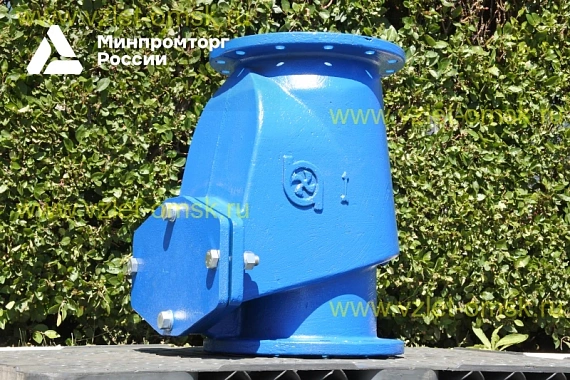

Клапан обратный Иртыш КСВ Ду 250 Ру10

Клапан обратный Иртыш КСВ Ду250 — надежное решение для защиты трубопроводов от обратного потока рабочей среды. Применяется в системах водоснабжения, канализации и промышленных сетях, обеспечивая стабильную работу оборудования при рабочем давлении до Ру10.

Корпус изделия выполнен из прочного чугуна, что гарантирует долговечность и устойчивость к нагрузкам. Диск и створки клапана обеспечивают быстрое закрытие при изменении направления потока, предотвращая гидроудары и аварийные ситуации. Клапан обратный типа КСВ Ду250 подходит для установки на трубопроводах диаметром 250 мм и соответствует требованиям ГОСТ. Конструкция рассчитана на эксплуатацию в различных средах, включая сточные воды. Класс герметичности и надежная сборка делают данный тип клапанов оптимальным выбором для объектов ЖКХ.

Как купить запорную арматуру

Мы изготавливаем клапан обратный Ду 250 Ру10 на нашем заводе. Поэтому вы можете купить нашу продукцию по выгодной цене. Выполняем доставку по всей России. Доступны варианты поставки со склада или самовывоз. При заказе оптом предоставляется скидка. Уточнить цену, наличие и условия поставки можно у наших специалистов.

В ассортименте имеются обратные клапаны другого диаметра: 50, 80, 125, 200 и включительно до 600 мм.

Область применения

Клапан обратный полнопроходной Ду 250 предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы изготовления

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение клапана обратного Иртыш КСВ Ду 250 Ру10

Клапан обратный Ду250 относится к защитной трубопроводной арматуре и предназначен для предотвращения изменения направления потока среды в технологической системе.

Он пропускает рабочую среду только в одном направлении и не допускает ее движения в обратную сторону. Обратный клапан рассчитан на эксплуатацию при температуре окружающей среды от 0 до +80 °С (273…353 К), температуре перекачиваемой среды от 0 до +100 °С (273…373 К) и рабочем давлении потока до 1,0 МПа.

Допустимые типы перекачиваемой среды: чистая вода производственно-технического назначения, кроме морской; вода отопительной системы; хозяйственная, холодная и конденсационная вода; смесь воды с гликолем до 40% с pH 6…9 и температурой от -10 до +100 °C (263…373 К). Также допускается работа с другими жидкостями, сходными с чистой водой по плотности, вязкости и химической активности, при содержании твердых включений не более 1% по объему.

Максимальный размер частиц в рабочей среде — 230 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду250 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана Ду250

Узел включает литой корпус, подвижный обрезиненный блокирующий диск и крышку корпуса.

Корпус выполнен так, чтобы обеспечивать 100% свободного прохода по номинальному диаметру. Это снижает гидравлическое сопротивление и уровень шума. Клапаны устойчивы к засорению, поэтому не требуют технического обслуживания.

По запросу обратный клапан может комплектоваться отжимным болтом. Он отводит диск от посадочного места и позволяет при необходимости опорожнить трубопровод.

Принцип действия

Когда поток среды через арматуру отсутствует, обрезиненный блокирующий диск обратного клапана находится в закрытом положении. При появлении потока диск под воздействием напора поднимается и открывает проход через клапан.

Если давление в линии пропадает или движение среды останавливается, диск возвращается в исходное положение и перекрывает проход. Давление с обратной стороны дополнительно прижимает диск к посадочному месту, не позволяя среде двигаться в обратном направлении.

За счет этого обратный клапан срабатывает автоматически — под действием самой рабочей среды, без внешнего управления.

Габаритные и присоединительные размеры
