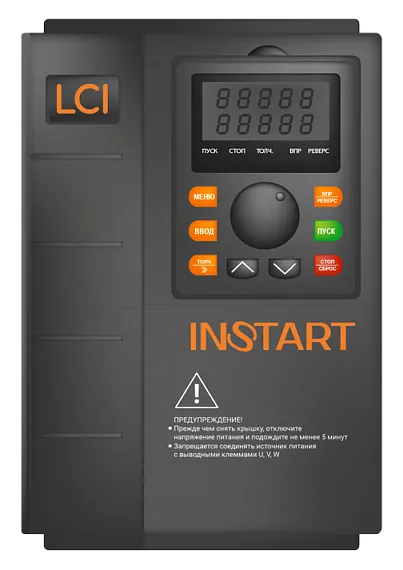

LCI-G200/P220-4

ПРОИЗВОДИТЕЛЬ: INSTART
Артикул: LCI-G200/P220-4
Цена
618 545 ₽, с НДС
Заказать

  • Мощность, общепромышленный режим (G), кВт
    200
  • Мощность, насосный режим (P), кВт
    220
  • Напряжение
    3 ~ 380В ± 15% 50/60Гц
  • Номинальный ток на входе, общепромышленный режим (G), А
    200
  • Номинальный ток на входе, насосный режим (P), А
    220
  • Номинальный ток на выходе, общепромышленный режим (G), А
    377
  • Номинальный ток на выходе, насосный режим (P), А
    426
  • Тормозной модуль
    Встроен
  • Дроссель постоянного тока
    -
Описание
Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту асинхронных трехфазных электродвигателей мощностью от 5.5 до 110 кВт. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ INSTART СЕРИИ LCI: РАБОТА В ДВУХ РЕЖИМАХ можно выбрать насосный или общепромышленный режим, в зависимости от характера нагрузки. ДВА НАБОРА ПАРАМЕТРОВ ЭЛЕКТРОДВИГАТЕЛЯ можно ввести две группы параметров – для первого двигателя и для второго, – и в случае необходимости переключать привод с одной группы параметров на другую. ВАРИАТИВНОСТЬ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи Вашего производства. ОБЛАСТЬ ПРИМЕНЕНИЯ Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.
Технические характеристики

Общепромышленный режим (G) используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

Показатель Значение
Основная функция Максимальная частота 0 ~ 600 Гц
Несущая частота 0,5 кГц ~ 16 кГц
Разрешение входной частоты Цифровая настройка： 0,01 Гц

Аналоговая настройка: максимальная частотаx 0,1%

Режим управления U/f векторный с разомкнутым контуром (бездатчиковый) (SVC) векторный с обратной связью (VC)
Пусковой момент Тип G: 0,3 Гц/150% (SVC) 0Гц/180% (VC)

Тип P: 0,5 Гц/110%

Диапазон скоростей 1:200 (SVC) 1:1000 (VC)
Точность скорости ±0,5% (SVC) ±0,02% (VC)
Точность управления моментом ±10% (SVC) ±5% (VC)
Перегрузочная способность Тип G: 150% номинального тока в течение 60 с; 180% номинального тока в течение 3 секунд

Тип P: 120% номинального тока в течение 60 с; 150% номинального тока в течение 3 секунд

Увеличение момента Автоматическое увеличение момента Увеличение момента вручную: 0,1% ~ 20,0%
Характеристика U/f Прямая Квадратичная (6 видов) Ломанная
(по нескольким точкам)
Характеристика разгона/замедления Линейный или S-образный режим разгона/замедления, четыре значений времени разгона/замедления (0,0 ~ 6000,0 с)
Торможение постоянным током Частота торможения постоянным током: от 0,00 Гц до 10 Гц

Время торможения: от 0,0 до 100,0 с

Ток торможения: от 0,0 до 150%

Толчковый режим Диапазон частот толчкового режима： 0,00 Гц ~ максимальная частота
ПЛК и многоступенчатый режим работы 16-скоростная работа через встроенный ПЛК или цифровые входы
Встроенный ПИД Надёжная реализация системы управления с датчиком обратной связи.
Автоматическая стабилизация напряжения (AVR)При изменении напряжения сети выходное напряжение поддерживается постоянным
Защита от перенапряжения/перегрузки по току Для предотвращения выхода устройства из строя
Быстрое ограничение тока Позволяет избежать аварийных ситуаций при эксплуатации путем ограничения тока
Управление моментом Векторная модель управления с разомкнутым/замкнутым контуром обеспечивает управление моментом
Свойства Безостановочная работа Пропадание питания:

Менее 15 мс: Непрерывная работа

Более 15 мс: Допускается автоматический перезапуск

Режим контроля скорости Определяет скорость вращающегося электродвигателя, чтобы обеспечить подхват на ходу
Выбор между двумя группами параметров электродвигателей Преобразователь может выбирать между двумя электродвигателями. Каждый электродвигатель может иметь разные номинальные параметры
Поддержка сетевых протоколов Modbus-RTU
Защита электродвигателя от перегрева Реализуется с помощью аналоговых входов
Поддержка нескольких энкодеров Поддержка инкрементальных энкодеров и энкодеров с открытым коллектором
Особенности работы Каналы управления Панель управления, клеммы управления, сетевые протоколы..
Задание частоты цифровое задание, аналоговое задание напряжения/тока, задание высокочастотных импульсов и задание с сетевых протоколов.
Входы управления 6 цифровых входных клемм (S)

2 аналоговых входа (AI) с диапазоном 0 ~ 10 В или 0/4 мА ~ 20 мА

1 аналоговый вход (AI3) с диапазоном -10 ~ +10 В

Выходы управления 1 многофункциональный (MO) цифровой выход

2 релейных выхода

2 аналоговых выхода (AO) с диапазоном 0/4 ~ 20 мА или 0 ~ 10 В.

Дисплей и эксплуатация Парольная защита Защита от несанкционированного входа.
Функции защиты Защита от обрыва фазы на входе/выходе; защита от сверхтоков; защита от перенапряжения; защита от пониженного напряжения; защита от перегрева; защита от перегрузки; защита от неисправности тормозного резистора.
Дополнительное оборудование Тормозной модуль, платы PG для связи с энкодером.
Параметры окружающей среды Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата.
Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)
Температура окружающей среды -10℃+40℃ (эксплуатация со сниженными номинальными характеристиками при температурах от 40℃ до 50 ℃)
Относительная влажность Относительная влажность ниже 95%, без конденсации
Вибрация Менее 5,9 м/с (0,6 g)
Температура хранения -20℃~+60℃




Документы
Nastroyka_serya_LCI.pdf
PDF 166.7 КбСкачать
Plata_raschirenia_LCI-PG1.pdf
PDF 618.2 КбСкачать
Rukovodstvo_privod_Instart_seria_LCI_2022.pdf
PDF 2.5 MбСкачать
Cataloguae_Instart_privod_seria_LCI_2022.pdf
PDF 5.3 MбСкачать
Opisanie_fp-LCI.pdf
PDF 3.1 MбСкачать
Instart-VCI-LCI-MCI-FCI-SDI-до-2027..pdf
PDF 1.8 MбСкачать
