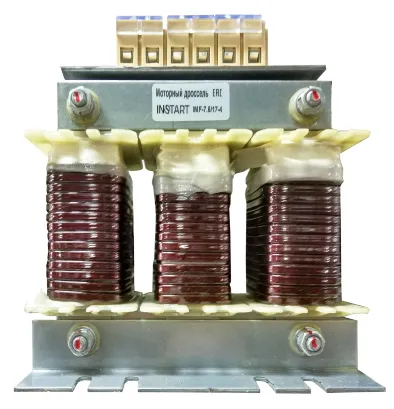

IMF-2.2/5.1-4

ПРОИЗВОДИТЕЛЬ: INSTART

Артикул: IMF-2.2/5.1-4

Цена

6 365 ₽, с НДС

Заказать

Ток: 5,1 А

Размеры (ш.хв.хг.; мм): 95x110x130

Вес (нетто): 3 кг

Мощность, кВт
2,2

МОТОРНЫЙ ДРОССЕЛЬ – ВАЖНЫЙ ЭЛЕМЕНТ ЛЮБОЙ ПРИВОДНОЙ СИСТЕМЫ

Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.

Преимущества от использования моторных дросселей:

снижение вероятности короткого замыкания;
уменьшение выбросов напряжения;
снижение уровня шума двигателя;
увеличение срока службы электромотора;
увеличение длины моторного кабеля;
подавление электромагнитных помех;
выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.

Компания «Инстарт» недорого предлагает высококачественные моторные дроссели, купить которые вы можете на нашем сайте. На странице каждой модели моторного дросселя для частотного преобразователя указаны все необходимые данные, в том числе характеристики изделия. Цены, подробную информацию о доставке и другие интересующие вас вопросы вы можете уточнить у наших менеджеров.

Гарантия 12 месяцев

СИСТЕМА ОБОЗНАЧЕНИЯ

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

МОДЕЛЬ	РАЗМЕР, ММ			ВЕС, КГ
МОДЕЛЬ	Ш	В	Г	ВЕС, КГ
IMF-2.2/5.8-4	110	130	95	3
IMF-4.0/10.5-4	110	130	95	3
IMF-5.5/15.5-4	110	130	95	3
IMF-7.5/20.5-4	110	130	95	5,2
IMF-11/26-4	115	150	90	4
IMF-15/35-4	155	135	130	5,3
IMF-18.5/38.5-4	155	140	135	5,5
IMF-22/46.5-4	195	165	135	6,2
IMF-30/62-4	195	165	135	9,4
IMF-37/76-4	195	165	135	9,5
IMF-45/92-4	230	220	170	13,6
IMF-55/113-4	230	220	170	14,3
IMF-75/157-4	250	230	180	17,2
IMF-90/180-4	250	230	175	17,8
IMF-110/214-4	250	230	175	17,8
IMF-132/256-4	290	250	200	18,6
IMF-160/305-4	290	250	200	19,5
IMF-185/344-4	290	250	200	25
IMF-200/383-4	320	320	230	30,5
IMF-220/425-4	320	320	230	30,5
IMF-250/484-4	320	320	250	37,5

КОМПОНЕНТ	ХАРАКТЕРИСТИКА
Рабочая частота, Гц	0…60
Рабочее напряжение, В	440
Максимальный ток, А	1,5х Iн (60 сек)
Способ охлаждения	Естественное воздушное
Рабочая температура	от-10 С до +40 С0
Исполнение	Открытое
Степень защиты	IP00
Режим работы	Продолжительный

* возможность использования до +55 С0 с понижением характеристик на 2%

МОДЕЛЬ	ИНДУКТИВНОСТЬ, МГН	МОДЕЛЬ	ИНДУКТИВНОСТЬ, МГН
IMF-2.2/5.8-4	0.531	IMF-55/113-4	0.033
IMF-4.0/10.5-4	0.302	IMF-75/157-4	0.025
IMF-5.5/15.5-4	0.345	IMF-90/180-4	0.020
IMF-7.5/20.5-4	0.196	IMF-110/214-4	0.020
IMF-11/26-4	0.148	IMF-132/256-4	0.017
IMF-15/35-4	0.108	IMF-160/305-4	0.014
IMF-18.5/38.5-4	0.093	IMF-185/344-4	0.014
IMF-22/46.5-4	0.082	IMF-200/383-4	0.010
IMF-30/62-4	0.050	IMF-220/425-4	0.011
IMF-37/76-4	0.050	IMF-250/484-4	0.009
IMF-45/92-4	0.036
