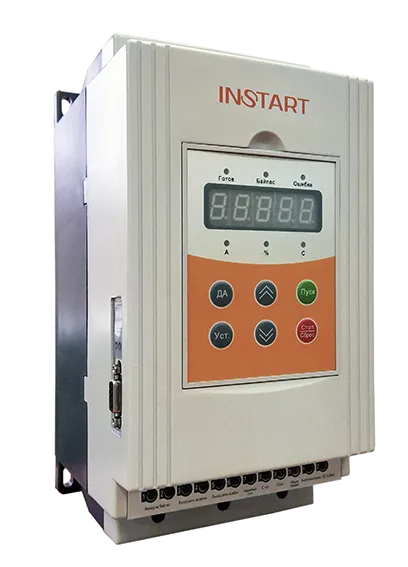

SBI-7.5/15-04

ПРОИЗВОДИТЕЛЬ: INSTART

Артикул: SBI-7.5/15-04

Цена

26 505 ₽, с НДС

Заказать

Мощность, кВт
7,5
Напряжение
3 ~ 380В ± 15% 50/60Гц
Ток, А
15

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей.

Использование устройств INSTART обеспечивают контролируемы, безударный, плавный пуск, тем самым улучшает комплексную защиту электродвигателя.

Данная серия имеет встроенный обводный контактор, что позволяет упростить подключение и минимизировать время ввода в эксплуатацию.

Основные функции устройств плавного пуска INSTART в стандартной комплектации:

Управление пусковым током
Напряжение и ток изменяется плавно, без скачков.
Процесс пуска оптимизирован, включая применения, где нагрузка меняется от пуска к пуску.
Плавный останов, где момент инерции более 20%.
Торможение для снижения времени останова.
Автоматический перезапуск при возникновении ошибки или сбое питания
Встроенный сетевой протокол Modbus RTU.

Устройства плавного пуска INSTART применяются в различных областях промышленности, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска

СИСТЕМА ОБОЗНАЧЕНИЯ

КОМПОНЕНТ	ХАРАКТЕРИСТИКА
Напряжение питания и диапазон мощностей	380 В ± 15%, 3 фазы; 7.5 — 75 кВт
Частота электропитания	50/60 Гц
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час
Пусковое напряжение	30 — 70%
Ограничение пускового тока	50 — 500%
Время пуска	2 — 60 с
Время останова	0 — 60 с
Максимальный рабочий ток	50 — 200%
Режим пуска	Режим ограничения тока Режим рампы по напряжению Запуск рывком в режиме ограничения тока Запуск рывком в режиме рампы по напряжению Режим рампы по току Режим двойного контура регулирования с ограничением тока и напряжения
Режимы останова	Режим плавного останова Режим свободного останова
Наличие обводного контактора (байпас)	Встроен
Релейные выходы	Программируемый выход с задержкой, выход ошибки, управление обводным контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4…20 мА, мониторинг действующего тока двигателя
Обмен данными	Поддержка стандартного протокола MODBUS RTU
Функции защиты	Защита от перегрева устройства плавного пуска Защита от обрыва входной фазы Защита от обрыва выходной фазы Защита от перекоса фаз Токовая защита при запуске Защита от перегрузки в процессе работы двигателя Защита от пониженного напряжения Защита от повышенного напряжения Защита от короткого замыкания нагрузки Защита от длительного пуска Защита от установки неверных параметров Защита от неверного подключения
Степень защиты	IP20
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м — следует использовать устройство большей мощности. Температура окружающего воздуха — в интервале — 30…+55 оС, влажность воздуха — не более 90%, без конденсата. Размещение устройства — в помещении с хорошей вентиляцией, при отсутствии коррозионно- активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения	Естественное охлаждение воздухом

Rukovodstvo_INSTART_UPP_SSI_SBI_03.2019.pdf

PDF 442.8 КбСкачать

Назвние	Цена, ₽, с НДС
Аксессуары для устройств плавного пуска серии SSI
Панель управления, модель SSI-KP	2185
Аксессуары для устройств плавного пуска серии SBI
Панель управления, модель SSI-KP, для серий SBI, SSI	2185
Удлинительный кабель для панели SSI-KP, модель SBI-EC, 1 метр	1045
Удлинительный кабель для панели SSI-KP, модель SBI-EC, 3 метра	2090

КОМПОНЕНТ	ХАРАКТЕРИСТИКА
Напряжение питания и диапазон мощностей	380 В ± 15%, 3 фазы; 7.5 — 75 кВт
Частота электропитания	50/60 Гц
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час
Пусковое напряжение	30 — 70%
Ограничение пускового тока	50 — 500%
Время пуска	2 — 60 с
Время останова	0 — 60 с
Максимальный рабочий ток	50 — 200%
Режим пуска	Режим ограничения тока Режим рампы по напряжению Запуск рывком в режиме ограничения тока Запуск рывком в режиме рампы по напряжению Режим рампы по току Режим двойного контура регулирования с ограничением тока и напряжения
Режимы останова	Режим плавного останова Режим свободного останова
Наличие обводного контактора (байпас)	Встроен
Релейные выходы	Программируемый выход с задержкой, выход ошибки, управление обводным контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4…20 мА, мониторинг действующего тока двигателя
Обмен данными	Поддержка стандартного протокола MODBUS RTU
Функции защиты	Защита от перегрева устройства плавного пуска Защита от обрыва входной фазы Защита от обрыва выходной фазы Защита от перекоса фаз Токовая защита при запуске Защита от перегрузки в процессе работы двигателя Защита от пониженного напряжения Защита от повышенного напряжения Защита от короткого замыкания нагрузки Защита от длительного пуска Защита от установки неверных параметров Защита от неверного подключения
Степень защиты	IP20
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м — следует использовать устройство большей мощности. Температура окружающего воздуха — в интервале — 30…+55 оС, влажность воздуха — не более 90%, без конденсата. Размещение устройства — в помещении с хорошей вентиляцией, при отсутствии коррозионно- активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения	Естественное охлаждение воздухом
