150 765
- Мощность, общепромышленный режим (G), кВт30
- Мощность, насосный режим (P), кВт37
- Напряжение3 ~ 380В ± 15% 50/60Гц
- Номинальный ток на входе, общепромышленный режим (G), А62
- Номинальный ток на входе, насосный режим (P), А76
- Номинальный ток на выходе, общепромышленный режим (G), А60
- Номинальный ток на выходе, насосный режим (P), А75
- Тормозной модульДополнительное оборудование
- Дроссель постоянного токаДополнительное оборудование

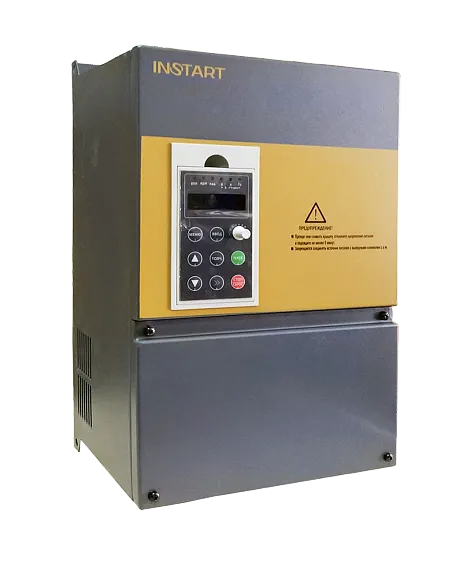

Преобразователь частоты INSTART серии FCI — это новые возможности для повышения эффективности производственных процессов и увеличения эксплуатационных показателей производственной базы вашего предприятия. Преобразователи частоты INSTART – высокотехнологичное оборудование, с широким набором функций и широким диапазоном мощностей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяют подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:
ОБЛАСТЬ ПРИМЕНЕНИЯ
Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяют подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:
- Сельское хозяйство
- Строительная промышленность
- Пищевая промышленность
- Текстильная промышленность
- Полиграфическая промышленность
- Транспорт
- Обрабатывающая промышленность
- Автоматизация зданий и др.
Преимущества преобразователей частоты INSTART серии FCI
ВОЗМОЖНОСТИ
- Подключение датчика защиты двигателя РТС
- Выбор протоколов передачи данных
- Подключение энкодера
- Быстрое установление момента при переменной нагрузке
- Высокий пусковой момент
- Заводские предустановки для стандартных применений
ЗАЩИТА
- Перекос фаз
- Превышение момента
- Повышенное/пониженное напряжение
- Замыкание на землю
- Пропадание фазы
- Перегрузка двигателя
ФУНКЦИИ
- Встроенное ПИД-регулирование
- Встроенный таймер
- Встроенный ПЛК
- Ограничитель тока
- Ограничитель момента
- Автоматический регулятор напряжения
- Функция резервного копирования параметров
Область применения преобразователей частоты INSTART серии FCI
В различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут применяться как в легких, так и в тяжелых условиях пуска
СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
*Общепромышленный режим (тяжелый, G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры. **Насосный режим (нормальный, P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
МОДЕЛЬ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ | НОМИНАЛЬНЫЙ ТОК НА ВХОДЕ (А) | НОМИНАЛЬНЫЙ ТОК НА ВЫХОДЕ (А) | СООТВЕТСТВУЮЩИЙ ДВИГАТЕЛЬ (КВТ) | ТОРМОЗНОЙ МОДУЛЬ | ДРОССЕЛЬ ПОСТОЯННОГО ТОКА | |||
---|---|---|---|---|---|---|---|---|
G | P | G | P | G | P | |||
FCI-G3.7/P5.5-4B | 10,5 | 15,5 | 8,8 | 13 | 3,7 | 5,5 | Встроен | нет |
FCI-G5.5-4B | 15,5 | _ | 13 | _ | 5,5 | _ | ||
FCI-G5.5/P7.5-4B | 15,5 | 20,5 | 13 | 17 | 5,5 | 7,5 | ||
FCI-G7.5/P11-4B | 20,5 | 26 | 17 | 25 | 7,5 | 11 | ||
FCI-G11/P15-4BF | 26 | 35 | 25 | 32 | 11 | 15 | Встроен | |
FCI-G15/P18.5-4BF | 35 | 38,5 | 32 | 37 | 15 | 18,5 | ||
FCI-G18.5/P22-4 | 38,5 | 46,5 | 37 | 45 | 18,5 | 22 | Дополнительное оборудование | Дополнительное оборудование |
FCI-G22/P30-4 | 46,5 | 62 | 45 | 60 | 22 | 30 | ||
FCI-G30/P37-4 | 62 | 76 | 60 | 75 | 30 | 37 | ||
FCI-G37/P45-4 | 76 | 92 | 75 | 90 | 37 | 45 | ||
FCI-G45/P55-4 | 92 | 113 | 90 | 110 | 45 | 55 | ||
FCI-G55/P75-4 | 113 | 157 | 110 | 152 | 55 | 75 | ||
FCI-G75/P90-4 | 157 | 180 | 152 | 176 | 75 | 90 | ||
FCI-G90/P110-4 | 180 | 214 | 176 | 210 | 90 | 110 | ||
FCI-G110/P132-4 | 214 | 256 | 210 | 253 | 110 | 132 | ||
FCI-G132/P160-4 | 256 | 305 | 253 | 300 | 132 | 160 | ||
FCI-G160/P185-4 | 305 | 344 | 300 | 340 | 160 | 185 | ||
FCI-G185/P200-4 | 344 | 383 | 340 | 380 | 185 | 200 | ||
FCI-G200/P220-4F | 383 | 425 | 380 | 420 | 200 | 220 | Встроен | |
FCI-G220-4F | 425 | 420 | 220 | |||||
FCI-P250-4F | 484 | 480 | 250 | |||||
FCI-G250/P280-4F | 484 | 543 | 480 | 540 | 250 | 280 | ||
FCI-G280/P315-4F | 543 | 605 | 540 | 600 | 280 | 315 | ||
FCI-G315/P355-4F | 605 | 683 | 600 | 680 | 315 | 355 | ||
FCI-G355/P375-4F | 683 | 714 | 680 | 710 | 355 | 375 | ||
FCI-G375-4F | 714 | 710 | 375 | |||||
FCI-P400-4F | 753 | 750 | 400 | |||||
FCI-G400-4F | 753 | 750 | 400 | |||||
FCI-P500-4F | 934 | 930 | 500 | |||||
FCI-G500-4F | 934 | 930 | 500 | |||||
FCI-G630-4F | 1206 | 1200 | 630 |
Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.</p Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
КОМПОНЕНТ | ХАРАКТЕРИСТИКА | ||
---|---|---|---|
УПРАВЛЕНИЕ | Режим управления | Управление напряжением/частотой (V/F) Векторное управление с разомкнутым контуром (SVC), без энкодера Векторное управление с замкнутым контуром (VC), с энкодером | |
Разрешение по частоте | Цифровое значение 0.02% Аналоговое значение 0.1% | ||
Кривая напряжения/частоты (V/F) | Линейная, квадратичная, по выбранным значениям: напряжение/частота (V/F) | ||
Перегрузочная способность | Режим G: 60 с при 150% ном.тока; 3 с при 180% ном.тока Режим P: 60 с при 120% ном.тока; 3 с при 150% ном.тока | ||
Пусковой момент | Режим G: 0.5 Гц / 150% (SVC); 0 Гц / 180% (VC) Режим P: 0.5 Гц / 100% | ||
Диапазон регулировки скорости | 1:100 (SVC) | 1:1000 (VC) | |
Точность постоянной скорости | 0.5% (SVC) | 0.02%(VC) | |
Точность управления моментом | 5% (VC) | ||
Компенсация момента | Ручная компенсация момента (0.1%~30.0%), автоматическая компенсация момента | ||
Режим управления | Клеммы управления, MODBUS, PROFIBUS, панель управления | ||
Режим управления | 24В с токоограничивающей защитой 300 мА | ||
Входы управления | 6-канальный разъем цифрового входного сигнала (DI1~DI6), клемму DI6 которого можно использовать в качестве высокоскоростного импульсного входного сигнала. При помощи внешней платы расширения входов/выходов разъем можно расширить на 4 клеммы (DI7~DI10). 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход напряжения ( 0~10В) или тока ( 0/4~20мА). После настройки его можно использовать как разъем входного цифрового сигнала ПРИМЕЧАНИЕ: Для питания сигналов DI1~DI6 можно использовать встроенный или внешний источник питания, для питания клемм DI 7~DI10 можно использовать только встроенный источник питания | ||
Выходы управления | 2-канальный разъем аналогового выходного сигнала (FM1,Fm2), который можно использовать не только как выход напряжения (0 ~ 10В), но и как выход тока (0 ~ 20мА) 1- канальный разъем с открытым коллектором (YO), не более 48В пост.тока 50мА. Дополнительный 2-канальный выход с открытым коллектором (Y01, Y02) можно добавить при помощи внешней платы расширения входов/выходов 1-канальный разъем импульсного выходного сигнала (FMP), диапазон частот от 0.01кГц до 100.00 кГц 2-канальный релейный выход (T1, T2), не более 30В пост. тока/3A и не более 250В перем.тока/3A ПРИМЕЧАНИЕ: YO и FMP имеют единый разъем YO/ FMP, при этом единовременно можно использовать только сигналы одного вида | ||
ИНДИКАЦИЯ | Информация о работе | Заданная частота, выходной ток, выходное напряжение, напряжение шины постоянного тока, входной сигнал, значение сигнала обратной связи, температура модуля, выходная частота, скорость двигателя и пр. Отображение до 32 параметров кнопкой >> | |
Информация об ошибках | Сохранение информации о 3 последних неполадках, возникших во время работы. В каждой записи о неполадке указывается частота, ток, напряжение шины и состояние входного/выходного сигнала клеммы во время возникновения неполадки | ||
ЗАЩИТА | Защита преобразователя частоты | Повышенный ток, повышенное напряжение, защита от неполадки модулей, пониженное напряжение, перегрев, перегрузка, защита от внешних неполадок, защита от ошибок памяти EEPROM, защита от короткого замыкания на землю, защита от обрыва фаз | |
Аварийная сигнализация преобразователя частоты | Защита блокировкой, аварийный сигнал перегрузки | ||
Кратковременное пропадание питания | Менее 15 мс: непрерывная работа Более 15 мс: допускается автоматический перезапуск | ||
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | Температура окружающего воздуха | -10°C~40°C | |
Температура хранения | -20°C~65°C | ||
Влажность воздуха | не более 90% отн.вл. (без конденсата) | ||
Высота/вибрация | Ниже 1000 м, менее 5,9 м/с2 (=0.6g) | ||
Место установки | Без агрессивных и горючих газов, пыли и прочих загрязнений | ||
ФУНКЦИИ | Источник задания момента | 14 типов источников вращающего момента, включая цифровой опорный сигнал, внешний аналоговый сигнал, импульсный опорный сигнал, сигнал шины управления, результаты арифметических вычислений и прочее | |
Алгоритм разгона и торможения | 4 линейных режима (выбор с помощью цифровых входов), S-кривая 1 и S-кривая 2 | ||
Аварийный останов | Мгновенное прерывание силовой выходной цепи преобразователя частоты | ||
Многоступенчатая скорость | Выбор 16 скоростей с использованием различных комбинаций многоканальных клемм управления | ||
Функция упрощенного ПЛК | Непрерывное функционирование 16 ступенчатой скорости, на каждой ступени время увеличения и снижения скорости и время функционирования могут задаваться отдельно | ||
Толчковый режим управления (JOG) | Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого можно настроить преимущественный или не преимущественный толчковый режим в рабочем состоянии | ||
Контроль скорости вращения | Преобразователь частоты начинает работу с контроля скорости нагрузки | ||
Контроль фиксированной длины и фиксированного расстояния | Функция контроля заданной длины и заданного расстояния реализована при помощи импульсного входного сигнала | ||
Функция счетчика | Подсчет входных импульсов до достижения установленных значений | ||
Функция управления частотой колебаний | Применяется в оборудовании намотки текстильной нити | ||
Встроенное ПИД-регулирование | Процесс управления системой с замкнутым контуром | ||
Функция автоматического регулятора напряжения (АVR) | Обеспечивается стабильность выходного напряжения при колебаниях напряжения сети | ||
Торможение постоянным током | Быстрое и равномерное торможение | ||
Компенсация проскальзывания | Компенсация отклонения скорости, вызванного повышением нагрузки | ||
Скачкообразная перестройка частоты | Предотвращение возникновения механического резонанса нагрузки | ||
Контроль времени работы | Функция автоматической остановки преобразователя частоты при достижении заданного времени | ||
Встроенное виртуальное реле задержки времени | Может осуществлять упрощенное логическое программирование функций многофункциональных выходов и входов цифровых сигналов. Логические результаты могут быть эквивалентны функциям цифровых входов, а так же выводиться с помощью многофункциональных выходов | ||
Встроенный таймер | 2 встроенных таймера управляются входными сигналами настройки времени для подачи выходного временного сигнала. Используются по отдельности или в комбинации | ||
Встроенный модуль вычислений | 4-контурный модуль вычислений, выполняющий простое сложение, вычитание, умножение, деление, определение значений и интегральные операции | ||
Управление насосами | Автоматическое управление четырьмя основными насосами и одним дополнительным | ||
ОБМЕН ДАННЫМИ | Плата управления не снабжена встроенным коммуникационным интерфейсом RS485, требуется внешняя коммуникационная плата расширения. Платы расширения поддерживают стандартные протоколы MODBUS (плата расширения FCI-RS485); PROFIBUS (плата расширения FCI-DP) | ||
ДАТЧИК ПОЛОЖЕНИЯ (ЭНКОДЕР) | Плата управления не снабжена интерфейсом датчика положения, требуется дополнительная плата расширения. Плата расширения поддерживают инкрементный датчик положения АBZ, инкрементный датчик положения UVW и резольвер. В зависимости от способа подключения датчика можно реализовать высокопроизводительное векторное управление с обратной связью, которое используется в случае высоких требований к точности регулирования | ||
ТИП ДВИГАТЕЛЯ | Асинхронный двигатель и синхронный двигатель | ||
ОХЛАЖДЕНИЕ | Воздушное охлаждение |
Таблица совместимости дополнительного оборудования к преобразователям частоты INSTART
Модель преобразователя частоты INSTART | Мощность, кВт | Ток, А | Напряжение | Тормозной модуль | Сетевой дроссель | Моторный дроссель | ЕМС фильтр | ||
общепромыш-ленный режим (G) | насосный режим (P) | общепромыш-ленный режим (G) | насосный режим (P) | ||||||
SDI-G0.4-2B | 0,4 | 2 | 1 ~ 220В ± 15% 50/60Гц | встроен | IMF-2.2/5.1-4 | ||||
SDI-G0.75-2B | 0,75 | 4 | 1 ~ 220В ± 15% 50/60Гц | IMF-2.2/5.1-4 | |||||
SDI-G1.5-2B | 1,5 | 7 | 1 ~ 220В ± 15% 50/60Гц | IMF-4.0/8.8-4 | |||||
SDI-G2.2-2B | 2,2 | 10 | 1 ~ 220В ± 15% 50/60Гц | IMF-5.5/13-4 | |||||
SDI-G0.75-4B | 0,75 | 2,3 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 | ||||
SDI-G1.5-4B | 1,5 | 3,7 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-1.5/5.0-4 | ||||
SDI-G2.2-4B | 2,2 | 5,1 | 3 ~ 3800В ± 15% 50/60Гц | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-2.2/5.8-4 | |||
SDI-G4.0-4B | 4 | 8,8 | 3 ~ 3800В ± 15% 50/60Гц | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 | |||
MCI-G0.37-2B | 0,37 | 2 | 1 ~ 220В ± 15% 50/60Гц | встроен | IMF-2.2/5.1-4 | ||||
MCI-G0.75-2B | 0,75 | 4 | 1 ~ 220В ± 15% 50/60Гц | IMF-2.2/5.1-4 | |||||
MCI-G1.5-2B | 1,5 | 7 | 1 ~ 220В ± 15% 50/60Гц | IMF-4.0/8.8-4 | |||||
MCI-G2.2-2B | 2,2 | 10 | 1 ~ 220В ± 15% 50/60Гц | IMF-5.5/13-4 | |||||
MCI-G0.75-4B | 0,75 | 2,3 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 | ||||
MCI-G1.5-4B | 1,5 | 3,7 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-1.5/5.0-4 | ||||
MCI-G2.2-4B | 2,2 | 5,1 | 3 ~ 3800В ± 15% 50/60Гц | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-2.2/5.8-4 | |||
MCI-G3.7-4B | 3,7 | 8,8 | 3 ~ 3800В ± 15% 50/60Гц | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 | |||
MCI-G5.5/Р7.5-4B | 5,5 | 7,5 | 13 | 17 | 3 ~ 3800В ± 15% 50/60Гц | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 | |
FCI-G3.7/P5.5-4B | 3,7 | 5,5 | 8,8 | 13 | 3 ~ 380В ± 15% 50/60Гц | встроен | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 |
FCI-G5.5-4B | 5,5 | 13 | 3 ~ 380В ± 15% 50/60Гц | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 | |||
FCI-G5.5/P7.5-4B | 5,5 | 7,5 | 13 | 17 | 3 ~ 380В ± 15% 50/60Гц | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 | |
FCI-G7.5/P11-4B | 7,5 | 11 | 17 | 25 | 3 ~ 380В ± 15% 50/60Гц | ISF-7.5/20.5-4 | IMF-7.5/17-4 | IEF-7.5/20.5-4 | |
FCI-G11/P15-4BF | 11 | 15 | 25 | 32 | 3 ~ 380В ± 15% 50/60Гц | ISF-11/26-4 | IMF-11/25-4 | IEF-11/26-4 | |
FCI-G15/P18.5-4BF | 15 | 18,5 | 32 | 37 | 3 ~ 380В ± 15% 50/60Гц | ISF-15/35-4 | IMF-15/32-4 | IEF-15/35-4 | |
FCI-G18.5/P22-4 | 18,5 | 22 | 37 | 45 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-50 | ISF-18.5/38.5-4 | IMF-18.5/37-4 | IEF-18.5/38.5-4 |
FCI-G22/P30-4 | 22 | 30 | 45 | 60 | 3 ~ 380В ± 15% 50/60Гц | ISF-22/46.5-4 | IMF-22/45-4 | IEF-22/46.5-4 | |
FCI-G30/P37-4 | 30 | 37 | 60 | 75 | 3 ~ 380В ± 15% 50/60Гц | ISF-30/62-4 | IMF-30/60-4 | IEF-30/62-4 | |
FCI-G37/P45-4 | 37 | 45 | 75 | 90 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-100 | ISF-37/76-4 | IMF-37/75-4 | IEF-37/76-4 |
FCI-G45/P55-4 | 45 | 55 | 90 | 110 | 3 ~ 380В ± 15% 50/60Гц | ISF-45/92-4 | IMF-45/90-4 | IEF-45/92-4 | |
FCI-G55/P75-4 | 55 | 75 | 110 | 152 | 3 ~ 380В ± 15% 50/60Гц | ISF-55/113-4 | IMF-55/110-4 | IEF-55/113-4 | |
FCI-G75/P90-4 | 75 | 90 | 152 | 176 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-200 | ISF-75/157-4 | IMF-75/152-4 | IEF-75/157-4 |
FCI-G90/P110-4 | 90 | 110 | 176 | 210 | 3 ~ 380В ± 15% 50/60Гц | ISF-90/180-4 | IMF-90/176-4 | IEF-90/180-4 | |
FCI-G110/P132-4 | 110 | 132 | 210 | 253 | 3 ~ 380В ± 15% 50/60Гц | ISF-110/214-4 | IMF-110/210-4 | IEF-110/214-4 | |
FCI-G132/P160-4 | 132 | 160 | 253 | 300 | 3 ~ 380В ± 15% 50/60Гц | ISF-132/256-4 | IMF-132/253-4 | IEF-132/256-4 | |
FCI-G160/P185-4 | 160 | 185 | 300 | 340 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-400 | ISF-160/305-4 | IMF-160/300-4 | IEF-160/305-4 |
FCI-G185/P200-4 | 185 | 200 | 340 | 380 | 3 ~ 380В ± 15% 50/60Гц | ISF-185/344-4 | IMF-185/340-4 | IEF-185/344-4 | |
FCI-G200/P220-4F | 200 | 220 | 380 | 420 | 3 ~ 380В ± 15% 50/60Гц | ISF-200/383-4 | IMF-200/380-4 | IEF-200/383-4 | |
FCI-G220-4F | 220 | 420 | 3 ~ 380В ± 15% 50/60Гц | ISF-220/425-4 | IMF-220/420-4 | IEF-220/425-4 | |||
FCI-P250-4F | 250 | 480 | 3 ~ 380В ± 15% 50/60Гц | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 | |||
FCI-G250/P280-4F | 250 | 280 | 480 | 540 | 3 ~ 380В ± 15% 50/60Гц | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 | |
FCI-G280/P315-4F | 280 | 315 | 540 | 600 | 3 ~ 380В ± 15% 50/60Гц | ISF-280/543-4 | IMF-280/540-4 | IEF-280/543-4 | |
FCI-G315/P355-4F | 315 | 355 | 600 | 680 | 3 ~ 380В ± 15% 50/60Гц | ISF-315/605-4 | IMF-315/600-4 | IEF-315/605-4 | |
FCI-G355/P375-4F | 355 | 375 | 680 | 710 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-600 | |||
FCI-G375-4F | 375 | 710 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-P400-4F | 400 | 750 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-G400-4F | 400 | 750 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-P500-4F | 500 | 930 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-G500-4F | 500 | 930 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-G630-4F | 630 | 1200 | 3 ~ 380В ± 15% 50/60Гц |
Назвние | Цена, ₽, с НДС |
Сетевой дроссель | |
ISF-30/62-4 | 23655 |
ISF-37/76-4 | 24510 |
Моторный дроссель | |
IMF-30/60-4 | 25555 |
IMF-37/75-4 | 26695 |
ЭМС фильтр | |
IEF-30/62-4 | 24035 |
IEF-37/76-4 | 55290 |
Тормозной резистор | |
40 Ом; 2500 Вт | 7790 |
Тормозной модуль | |
FCI-BU-50 | 27645 |
Назвние | Цена, ₽, с НДС |
Дополнительные опции для преобразователей частоты серии FCI | |
Плата расширения, модель FCI-I/O1 | 5700 |
Плата расширения, модель FCI-I/О2 | по запросу |
Плата расширения, модель FCI-PG1 | 5700 |
Плата расширения, модель FCI-PG2 | 5700 |
Плата расширения, модель FCI-PG3 | 5700 |
Плата расширения, модель FCI-PG4 | 10355 |
Плата расширения, модель FCI-RS485 | 3420 |
Плата расширения, модель FCI-DP | 24985 |
Плата расширения, модель FCI-ZS | 8265 |
Плата расширения, модель FCI-WSP | 11020 |
Плата расширения, модель FCI-I/O2 | по запросу |
Описание
Преобразователь частоты INSTART серии FCI — это новые возможности для повышения эффективности производственных процессов и увеличения эксплуатационных показателей производственной базы вашего предприятия. Преобразователи частоты INSTART – высокотехнологичное оборудование, с широким набором функций и широким диапазоном мощностей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяют подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:
ОБЛАСТЬ ПРИМЕНЕНИЯ
Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяют подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:
- Сельское хозяйство
- Строительная промышленность
- Пищевая промышленность
- Текстильная промышленность
- Полиграфическая промышленность
- Транспорт
- Обрабатывающая промышленность
- Автоматизация зданий и др.
Преимущества преобразователей частоты INSTART серии FCI
ВОЗМОЖНОСТИ
- Подключение датчика защиты двигателя РТС
- Выбор протоколов передачи данных
- Подключение энкодера
- Быстрое установление момента при переменной нагрузке
- Высокий пусковой момент
- Заводские предустановки для стандартных применений
ЗАЩИТА
- Перекос фаз
- Превышение момента
- Повышенное/пониженное напряжение
- Замыкание на землю
- Пропадание фазы
- Перегрузка двигателя
ФУНКЦИИ
- Встроенное ПИД-регулирование
- Встроенный таймер
- Встроенный ПЛК
- Ограничитель тока
- Ограничитель момента
- Автоматический регулятор напряжения
- Функция резервного копирования параметров
Область применения преобразователей частоты INSTART серии FCI
В различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут применяться как в легких, так и в тяжелых условиях пуска
СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
*Общепромышленный режим (тяжелый, G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры. **Насосный режим (нормальный, P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.
Технические характеристики
Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.</p Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.
Таблица совместимости дополнительного оборудования к преобразователям частоты INSTART
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
МОДЕЛЬ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ | НОМИНАЛЬНЫЙ ТОК НА ВХОДЕ (А) | НОМИНАЛЬНЫЙ ТОК НА ВЫХОДЕ (А) | СООТВЕТСТВУЮЩИЙ ДВИГАТЕЛЬ (КВТ) | ТОРМОЗНОЙ МОДУЛЬ | ДРОССЕЛЬ ПОСТОЯННОГО ТОКА | |||
---|---|---|---|---|---|---|---|---|
G | P | G | P | G | P | |||
FCI-G3.7/P5.5-4B | 10,5 | 15,5 | 8,8 | 13 | 3,7 | 5,5 | Встроен | нет |
FCI-G5.5-4B | 15,5 | _ | 13 | _ | 5,5 | _ | ||
FCI-G5.5/P7.5-4B | 15,5 | 20,5 | 13 | 17 | 5,5 | 7,5 | ||
FCI-G7.5/P11-4B | 20,5 | 26 | 17 | 25 | 7,5 | 11 | ||
FCI-G11/P15-4BF | 26 | 35 | 25 | 32 | 11 | 15 | Встроен | |
FCI-G15/P18.5-4BF | 35 | 38,5 | 32 | 37 | 15 | 18,5 | ||
FCI-G18.5/P22-4 | 38,5 | 46,5 | 37 | 45 | 18,5 | 22 | Дополнительное оборудование | Дополнительное оборудование |
FCI-G22/P30-4 | 46,5 | 62 | 45 | 60 | 22 | 30 | ||
FCI-G30/P37-4 | 62 | 76 | 60 | 75 | 30 | 37 | ||
FCI-G37/P45-4 | 76 | 92 | 75 | 90 | 37 | 45 | ||
FCI-G45/P55-4 | 92 | 113 | 90 | 110 | 45 | 55 | ||
FCI-G55/P75-4 | 113 | 157 | 110 | 152 | 55 | 75 | ||
FCI-G75/P90-4 | 157 | 180 | 152 | 176 | 75 | 90 | ||
FCI-G90/P110-4 | 180 | 214 | 176 | 210 | 90 | 110 | ||
FCI-G110/P132-4 | 214 | 256 | 210 | 253 | 110 | 132 | ||
FCI-G132/P160-4 | 256 | 305 | 253 | 300 | 132 | 160 | ||
FCI-G160/P185-4 | 305 | 344 | 300 | 340 | 160 | 185 | ||
FCI-G185/P200-4 | 344 | 383 | 340 | 380 | 185 | 200 | ||
FCI-G200/P220-4F | 383 | 425 | 380 | 420 | 200 | 220 | Встроен | |
FCI-G220-4F | 425 | 420 | 220 | |||||
FCI-P250-4F | 484 | 480 | 250 | |||||
FCI-G250/P280-4F | 484 | 543 | 480 | 540 | 250 | 280 | ||
FCI-G280/P315-4F | 543 | 605 | 540 | 600 | 280 | 315 | ||
FCI-G315/P355-4F | 605 | 683 | 600 | 680 | 315 | 355 | ||
FCI-G355/P375-4F | 683 | 714 | 680 | 710 | 355 | 375 | ||
FCI-G375-4F | 714 | 710 | 375 | |||||
FCI-P400-4F | 753 | 750 | 400 | |||||
FCI-G400-4F | 753 | 750 | 400 | |||||
FCI-P500-4F | 934 | 930 | 500 | |||||
FCI-G500-4F | 934 | 930 | 500 | |||||
FCI-G630-4F | 1206 | 1200 | 630 |
Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.</p Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
КОМПОНЕНТ | ХАРАКТЕРИСТИКА | ||
---|---|---|---|
УПРАВЛЕНИЕ | Режим управления | Управление напряжением/частотой (V/F) Векторное управление с разомкнутым контуром (SVC), без энкодера Векторное управление с замкнутым контуром (VC), с энкодером | |
Разрешение по частоте | Цифровое значение 0.02% Аналоговое значение 0.1% | ||
Кривая напряжения/частоты (V/F) | Линейная, квадратичная, по выбранным значениям: напряжение/частота (V/F) | ||
Перегрузочная способность | Режим G: 60 с при 150% ном.тока; 3 с при 180% ном.тока Режим P: 60 с при 120% ном.тока; 3 с при 150% ном.тока | ||
Пусковой момент | Режим G: 0.5 Гц / 150% (SVC); 0 Гц / 180% (VC) Режим P: 0.5 Гц / 100% | ||
Диапазон регулировки скорости | 1:100 (SVC) | 1:1000 (VC) | |
Точность постоянной скорости | 0.5% (SVC) | 0.02%(VC) | |
Точность управления моментом | 5% (VC) | ||
Компенсация момента | Ручная компенсация момента (0.1%~30.0%), автоматическая компенсация момента | ||
Режим управления | Клеммы управления, MODBUS, PROFIBUS, панель управления | ||
Режим управления | 24В с токоограничивающей защитой 300 мА | ||
Входы управления | 6-канальный разъем цифрового входного сигнала (DI1~DI6), клемму DI6 которого можно использовать в качестве высокоскоростного импульсного входного сигнала. При помощи внешней платы расширения входов/выходов разъем можно расширить на 4 клеммы (DI7~DI10). 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход напряжения ( 0~10В) или тока ( 0/4~20мА). После настройки его можно использовать как разъем входного цифрового сигнала ПРИМЕЧАНИЕ: Для питания сигналов DI1~DI6 можно использовать встроенный или внешний источник питания, для питания клемм DI 7~DI10 можно использовать только встроенный источник питания | ||
Выходы управления | 2-канальный разъем аналогового выходного сигнала (FM1,Fm2), который можно использовать не только как выход напряжения (0 ~ 10В), но и как выход тока (0 ~ 20мА) 1- канальный разъем с открытым коллектором (YO), не более 48В пост.тока 50мА. Дополнительный 2-канальный выход с открытым коллектором (Y01, Y02) можно добавить при помощи внешней платы расширения входов/выходов 1-канальный разъем импульсного выходного сигнала (FMP), диапазон частот от 0.01кГц до 100.00 кГц 2-канальный релейный выход (T1, T2), не более 30В пост. тока/3A и не более 250В перем.тока/3A ПРИМЕЧАНИЕ: YO и FMP имеют единый разъем YO/ FMP, при этом единовременно можно использовать только сигналы одного вида | ||
ИНДИКАЦИЯ | Информация о работе | Заданная частота, выходной ток, выходное напряжение, напряжение шины постоянного тока, входной сигнал, значение сигнала обратной связи, температура модуля, выходная частота, скорость двигателя и пр. Отображение до 32 параметров кнопкой >> | |
Информация об ошибках | Сохранение информации о 3 последних неполадках, возникших во время работы. В каждой записи о неполадке указывается частота, ток, напряжение шины и состояние входного/выходного сигнала клеммы во время возникновения неполадки | ||
ЗАЩИТА | Защита преобразователя частоты | Повышенный ток, повышенное напряжение, защита от неполадки модулей, пониженное напряжение, перегрев, перегрузка, защита от внешних неполадок, защита от ошибок памяти EEPROM, защита от короткого замыкания на землю, защита от обрыва фаз | |
Аварийная сигнализация преобразователя частоты | Защита блокировкой, аварийный сигнал перегрузки | ||
Кратковременное пропадание питания | Менее 15 мс: непрерывная работа Более 15 мс: допускается автоматический перезапуск | ||
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ | Температура окружающего воздуха | -10°C~40°C | |
Температура хранения | -20°C~65°C | ||
Влажность воздуха | не более 90% отн.вл. (без конденсата) | ||
Высота/вибрация | Ниже 1000 м, менее 5,9 м/с2 (=0.6g) | ||
Место установки | Без агрессивных и горючих газов, пыли и прочих загрязнений | ||
ФУНКЦИИ | Источник задания момента | 14 типов источников вращающего момента, включая цифровой опорный сигнал, внешний аналоговый сигнал, импульсный опорный сигнал, сигнал шины управления, результаты арифметических вычислений и прочее | |
Алгоритм разгона и торможения | 4 линейных режима (выбор с помощью цифровых входов), S-кривая 1 и S-кривая 2 | ||
Аварийный останов | Мгновенное прерывание силовой выходной цепи преобразователя частоты | ||
Многоступенчатая скорость | Выбор 16 скоростей с использованием различных комбинаций многоканальных клемм управления | ||
Функция упрощенного ПЛК | Непрерывное функционирование 16 ступенчатой скорости, на каждой ступени время увеличения и снижения скорости и время функционирования могут задаваться отдельно | ||
Толчковый режим управления (JOG) | Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого можно настроить преимущественный или не преимущественный толчковый режим в рабочем состоянии | ||
Контроль скорости вращения | Преобразователь частоты начинает работу с контроля скорости нагрузки | ||
Контроль фиксированной длины и фиксированного расстояния | Функция контроля заданной длины и заданного расстояния реализована при помощи импульсного входного сигнала | ||
Функция счетчика | Подсчет входных импульсов до достижения установленных значений | ||
Функция управления частотой колебаний | Применяется в оборудовании намотки текстильной нити | ||
Встроенное ПИД-регулирование | Процесс управления системой с замкнутым контуром | ||
Функция автоматического регулятора напряжения (АVR) | Обеспечивается стабильность выходного напряжения при колебаниях напряжения сети | ||
Торможение постоянным током | Быстрое и равномерное торможение | ||
Компенсация проскальзывания | Компенсация отклонения скорости, вызванного повышением нагрузки | ||
Скачкообразная перестройка частоты | Предотвращение возникновения механического резонанса нагрузки | ||
Контроль времени работы | Функция автоматической остановки преобразователя частоты при достижении заданного времени | ||
Встроенное виртуальное реле задержки времени | Может осуществлять упрощенное логическое программирование функций многофункциональных выходов и входов цифровых сигналов. Логические результаты могут быть эквивалентны функциям цифровых входов, а так же выводиться с помощью многофункциональных выходов | ||
Встроенный таймер | 2 встроенных таймера управляются входными сигналами настройки времени для подачи выходного временного сигнала. Используются по отдельности или в комбинации | ||
Встроенный модуль вычислений | 4-контурный модуль вычислений, выполняющий простое сложение, вычитание, умножение, деление, определение значений и интегральные операции | ||
Управление насосами | Автоматическое управление четырьмя основными насосами и одним дополнительным | ||
ОБМЕН ДАННЫМИ | Плата управления не снабжена встроенным коммуникационным интерфейсом RS485, требуется внешняя коммуникационная плата расширения. Платы расширения поддерживают стандартные протоколы MODBUS (плата расширения FCI-RS485); PROFIBUS (плата расширения FCI-DP) | ||
ДАТЧИК ПОЛОЖЕНИЯ (ЭНКОДЕР) | Плата управления не снабжена интерфейсом датчика положения, требуется дополнительная плата расширения. Плата расширения поддерживают инкрементный датчик положения АBZ, инкрементный датчик положения UVW и резольвер. В зависимости от способа подключения датчика можно реализовать высокопроизводительное векторное управление с обратной связью, которое используется в случае высоких требований к точности регулирования | ||
ТИП ДВИГАТЕЛЯ | Асинхронный двигатель и синхронный двигатель | ||
ОХЛАЖДЕНИЕ | Воздушное охлаждение |
Таблица совместимости дополнительного оборудования к преобразователям частоты INSTART
Модель преобразователя частоты INSTART | Мощность, кВт | Ток, А | Напряжение | Тормозной модуль | Сетевой дроссель | Моторный дроссель | ЕМС фильтр | ||
общепромыш-ленный режим (G) | насосный режим (P) | общепромыш-ленный режим (G) | насосный режим (P) | ||||||
SDI-G0.4-2B | 0,4 | 2 | 1 ~ 220В ± 15% 50/60Гц | встроен | IMF-2.2/5.1-4 | ||||
SDI-G0.75-2B | 0,75 | 4 | 1 ~ 220В ± 15% 50/60Гц | IMF-2.2/5.1-4 | |||||
SDI-G1.5-2B | 1,5 | 7 | 1 ~ 220В ± 15% 50/60Гц | IMF-4.0/8.8-4 | |||||
SDI-G2.2-2B | 2,2 | 10 | 1 ~ 220В ± 15% 50/60Гц | IMF-5.5/13-4 | |||||
SDI-G0.75-4B | 0,75 | 2,3 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 | ||||
SDI-G1.5-4B | 1,5 | 3,7 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-1.5/5.0-4 | ||||
SDI-G2.2-4B | 2,2 | 5,1 | 3 ~ 3800В ± 15% 50/60Гц | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-2.2/5.8-4 | |||
SDI-G4.0-4B | 4 | 8,8 | 3 ~ 3800В ± 15% 50/60Гц | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 | |||
MCI-G0.37-2B | 0,37 | 2 | 1 ~ 220В ± 15% 50/60Гц | встроен | IMF-2.2/5.1-4 | ||||
MCI-G0.75-2B | 0,75 | 4 | 1 ~ 220В ± 15% 50/60Гц | IMF-2.2/5.1-4 | |||||
MCI-G1.5-2B | 1,5 | 7 | 1 ~ 220В ± 15% 50/60Гц | IMF-4.0/8.8-4 | |||||
MCI-G2.2-2B | 2,2 | 10 | 1 ~ 220В ± 15% 50/60Гц | IMF-5.5/13-4 | |||||
MCI-G0.75-4B | 0,75 | 2,3 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-0.75/3.4-4 | ||||
MCI-G1.5-4B | 1,5 | 3,7 | 3 ~ 3800В ± 15% 50/60Гц | IMF-2.2/5.1-4 | IEF-1.5/5.0-4 | ||||
MCI-G2.2-4B | 2,2 | 5,1 | 3 ~ 3800В ± 15% 50/60Гц | ISF-2.2/5.8-4 | IMF-2.2/5.1-4 | IEF-2.2/5.8-4 | |||
MCI-G3.7-4B | 3,7 | 8,8 | 3 ~ 3800В ± 15% 50/60Гц | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 | |||
MCI-G5.5/Р7.5-4B | 5,5 | 7,5 | 13 | 17 | 3 ~ 3800В ± 15% 50/60Гц | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 | |
FCI-G3.7/P5.5-4B | 3,7 | 5,5 | 8,8 | 13 | 3 ~ 380В ± 15% 50/60Гц | встроен | ISF-4.0/10.5-4 | IMF-4.0/8.8-4 | IEF-4.0/10.5-4 |
FCI-G5.5-4B | 5,5 | 13 | 3 ~ 380В ± 15% 50/60Гц | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 | |||
FCI-G5.5/P7.5-4B | 5,5 | 7,5 | 13 | 17 | 3 ~ 380В ± 15% 50/60Гц | ISF-5.5/15.5-4 | IMF-5.5/13-4 | IEF-5.5/15.5-4 | |
FCI-G7.5/P11-4B | 7,5 | 11 | 17 | 25 | 3 ~ 380В ± 15% 50/60Гц | ISF-7.5/20.5-4 | IMF-7.5/17-4 | IEF-7.5/20.5-4 | |
FCI-G11/P15-4BF | 11 | 15 | 25 | 32 | 3 ~ 380В ± 15% 50/60Гц | ISF-11/26-4 | IMF-11/25-4 | IEF-11/26-4 | |
FCI-G15/P18.5-4BF | 15 | 18,5 | 32 | 37 | 3 ~ 380В ± 15% 50/60Гц | ISF-15/35-4 | IMF-15/32-4 | IEF-15/35-4 | |
FCI-G18.5/P22-4 | 18,5 | 22 | 37 | 45 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-50 | ISF-18.5/38.5-4 | IMF-18.5/37-4 | IEF-18.5/38.5-4 |
FCI-G22/P30-4 | 22 | 30 | 45 | 60 | 3 ~ 380В ± 15% 50/60Гц | ISF-22/46.5-4 | IMF-22/45-4 | IEF-22/46.5-4 | |
FCI-G30/P37-4 | 30 | 37 | 60 | 75 | 3 ~ 380В ± 15% 50/60Гц | ISF-30/62-4 | IMF-30/60-4 | IEF-30/62-4 | |
FCI-G37/P45-4 | 37 | 45 | 75 | 90 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-100 | ISF-37/76-4 | IMF-37/75-4 | IEF-37/76-4 |
FCI-G45/P55-4 | 45 | 55 | 90 | 110 | 3 ~ 380В ± 15% 50/60Гц | ISF-45/92-4 | IMF-45/90-4 | IEF-45/92-4 | |
FCI-G55/P75-4 | 55 | 75 | 110 | 152 | 3 ~ 380В ± 15% 50/60Гц | ISF-55/113-4 | IMF-55/110-4 | IEF-55/113-4 | |
FCI-G75/P90-4 | 75 | 90 | 152 | 176 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-200 | ISF-75/157-4 | IMF-75/152-4 | IEF-75/157-4 |
FCI-G90/P110-4 | 90 | 110 | 176 | 210 | 3 ~ 380В ± 15% 50/60Гц | ISF-90/180-4 | IMF-90/176-4 | IEF-90/180-4 | |
FCI-G110/P132-4 | 110 | 132 | 210 | 253 | 3 ~ 380В ± 15% 50/60Гц | ISF-110/214-4 | IMF-110/210-4 | IEF-110/214-4 | |
FCI-G132/P160-4 | 132 | 160 | 253 | 300 | 3 ~ 380В ± 15% 50/60Гц | ISF-132/256-4 | IMF-132/253-4 | IEF-132/256-4 | |
FCI-G160/P185-4 | 160 | 185 | 300 | 340 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-400 | ISF-160/305-4 | IMF-160/300-4 | IEF-160/305-4 |
FCI-G185/P200-4 | 185 | 200 | 340 | 380 | 3 ~ 380В ± 15% 50/60Гц | ISF-185/344-4 | IMF-185/340-4 | IEF-185/344-4 | |
FCI-G200/P220-4F | 200 | 220 | 380 | 420 | 3 ~ 380В ± 15% 50/60Гц | ISF-200/383-4 | IMF-200/380-4 | IEF-200/383-4 | |
FCI-G220-4F | 220 | 420 | 3 ~ 380В ± 15% 50/60Гц | ISF-220/425-4 | IMF-220/420-4 | IEF-220/425-4 | |||
FCI-P250-4F | 250 | 480 | 3 ~ 380В ± 15% 50/60Гц | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 | |||
FCI-G250/P280-4F | 250 | 280 | 480 | 540 | 3 ~ 380В ± 15% 50/60Гц | ISF-250/484-4 | IMF-250/480-4 | IEF-250/484-4 | |
FCI-G280/P315-4F | 280 | 315 | 540 | 600 | 3 ~ 380В ± 15% 50/60Гц | ISF-280/543-4 | IMF-280/540-4 | IEF-280/543-4 | |
FCI-G315/P355-4F | 315 | 355 | 600 | 680 | 3 ~ 380В ± 15% 50/60Гц | ISF-315/605-4 | IMF-315/600-4 | IEF-315/605-4 | |
FCI-G355/P375-4F | 355 | 375 | 680 | 710 | 3 ~ 380В ± 15% 50/60Гц | FCI-BU-600 | |||
FCI-G375-4F | 375 | 710 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-P400-4F | 400 | 750 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-G400-4F | 400 | 750 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-P500-4F | 500 | 930 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-G500-4F | 500 | 930 | 3 ~ 380В ± 15% 50/60Гц | ||||||
FCI-G630-4F | 630 | 1200 | 3 ~ 380В ± 15% 50/60Гц |
Акcессуары
Дополнительное оборудование
Назвние | Цена, ₽, с НДС |
Сетевой дроссель | |
ISF-30/62-4 | 23655 |
ISF-37/76-4 | 24510 |
Моторный дроссель | |
IMF-30/60-4 | 25555 |
IMF-37/75-4 | 26695 |
ЭМС фильтр | |
IEF-30/62-4 | 24035 |
IEF-37/76-4 | 55290 |
Тормозной резистор | |
40 Ом; 2500 Вт | 7790 |
Тормозной модуль | |
FCI-BU-50 | 27645 |
Опции
Назвние | Цена, ₽, с НДС |
Дополнительные опции для преобразователей частоты серии FCI | |
Плата расширения, модель FCI-I/O1 | 5700 |
Плата расширения, модель FCI-I/О2 | по запросу |
Плата расширения, модель FCI-PG1 | 5700 |
Плата расширения, модель FCI-PG2 | 5700 |
Плата расширения, модель FCI-PG3 | 5700 |
Плата расширения, модель FCI-PG4 | 10355 |
Плата расширения, модель FCI-RS485 | 3420 |
Плата расширения, модель FCI-DP | 24985 |
Плата расширения, модель FCI-ZS | 8265 |
Плата расширения, модель FCI-WSP | 11020 |
Плата расширения, модель FCI-I/O2 | по запросу |
Югпромснаб - официальный представитель - поставка, монтаж, обслуживание - насосного оборудования, генераторов газовых, дизельных, бензиновых, стабилизаторов напряжения.
