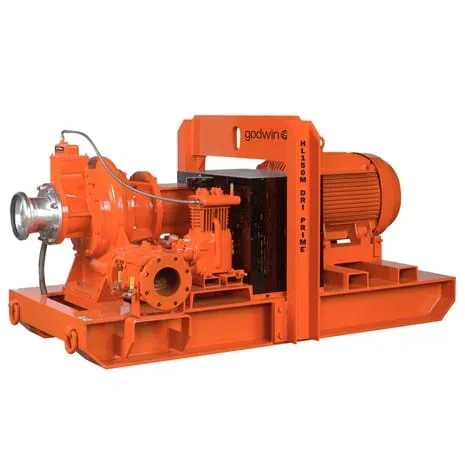

Самовсасывающий насос Godwin Dri-Prime HL150M, двигатель Perkins, 1104D-E44TA, 71.9 кВт, 1800 об/мин

Кожух насоса и крышка
маслозаборника

Чугун BS EN 1561 — 1997

Пластины компенсации
износа

Чугун BS EN 1561 — 1997

Вал насоса

Углеродистая сталь BS EN 1561 — 1997

Рабочее колесо

Литая сталь BS3100 A5,
твердость до 200 по методу Бринелля

Корпус обратного клапана

Чугун BS EN 1561 — 1997

Поверхности механического уплотнения

Карбид кремния – карбид кремния

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL150M‐01‐DBO‐001

Цена

По запросу

Заказать

Godwin Dri-Prime HL150M — это чрезвычайно мощный, но компактный насос с производительностью до 374 м³/час и напором до 148 м.

HL150M оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса. Насос HL150M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 35 мм.

Все это делает его чрезвычайно эффективным и подходящим для перекачивания, как чистой воды, так и воды, содержащей твердые включения. HL150M — уже зарекомендовал себя как надежный и эффективный насос, ставший выбором многих муниципальных и промышленных предприятий, а также подрядчиков природоохранных организаций.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 35 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1106D-E66TA (168), Perkins 1104D-E44TA. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 table 'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN16)
Макс. производительность		374 м³/час
Макс. размер твердых частиц		35 мм
Макс. диаметр рабочего колеса		385 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		15.1 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		22.7 бар
Макс. эксплуатационная скорость		2400 об/мин

Материалы

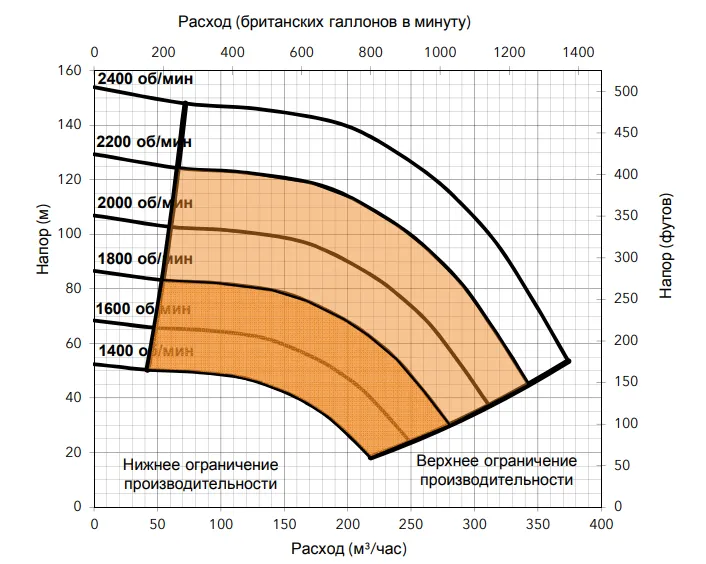

Кривая производительности

Вариант двигателя 2

Артикул — HL150M‐01‐DBO‐001
Perkins, 1104D-E44TA, 71.9 кВт @ 1800 об/мин
Диаметр рабочего колеса 385 мм
Скорость насоса 1800 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота всасывания (м)	30	40	50	60	70
	Расход м³/час
3,0	280	260	240	215	180
4,6	275	255	235	210	175
6,1	250	250	230	200	160
7,6	190	187	185	180	150

Вместимость топливных резервуаров: общая — 390 литров, полезная — 318 литров
Расход топлива при 2000 об/мин 18.5 литров/ч
Вес: сухой — 2200 кг, мокрый — 2500 кг

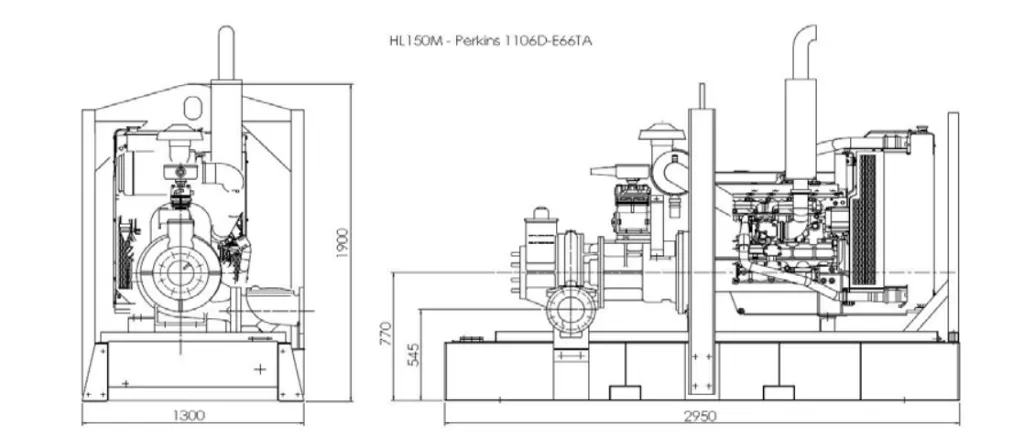

Размеры: 2500 x 1300 x 1900 мм (Д х Ш х В)

HL150M Open Set EMEA-APAC Flyer 95-1111-1000-RUS_13.pdf

PDF 251.6 КбСкачать

HL150M Pump Curve EMEA-APAC Russian 95-1111-1098_7.pdf

PDF 77.5 КбСкачать

HL150M-01-EBO-003.pdf

PDF 171.6 КбСкачать

HL150M-M3-BP-01.pdf

PDF 128.2 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 35 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1106D-E66TA (168), Perkins 1104D-E44TA. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 table 'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN16)
Макс. производительность		374 м³/час
Макс. размер твердых частиц		35 мм
Макс. диаметр рабочего колеса		385 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		15.1 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		22.7 бар
Макс. эксплуатационная скорость		2400 об/мин

Материалы

Кривая производительности

	Напор (м)
Полная высота всасывания (м)	30	40	50	60	70
	Расход м³/час
3,0	280	260	240	215	180
4,6	275	255	235	210	175
6,1	250	250	230	200	160
7,6	190	187	185	180	150
