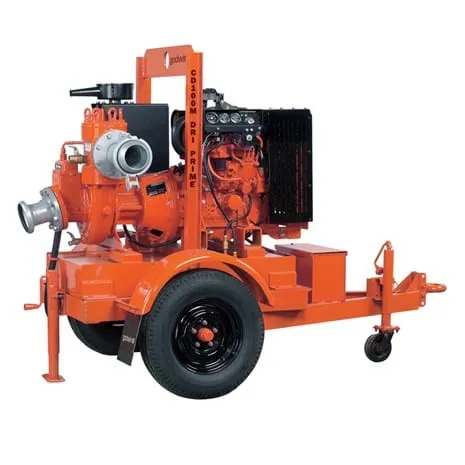

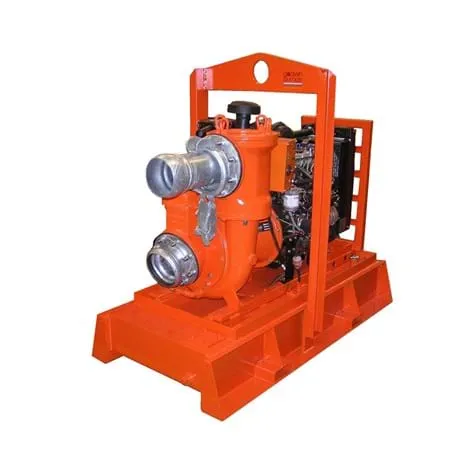

Самовсасывающий насос Godwin Dri-Prime CD100M, ДВИГАТЕЛЬ PERKINS 403D-15, 16,5 КВТ, 2000 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD100M-01-DBH-002

Цена

По запросу

Заказать

Godwin Dri-Prime CD100M — это чрезвычайно мощный, но
компактный насос с производительностью до 230 м³/час и напором
до 38 м.
CD100M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD100M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 45 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD100M — проверенный мощный
насос, который идеально подойдет для обводных путей для
канализационных вод, общего обезвоживания и многих других целей.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 45 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.

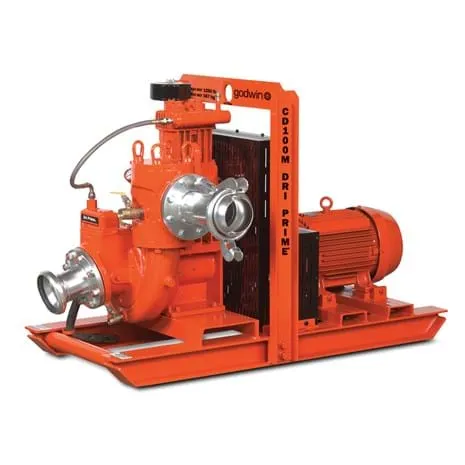

Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Perkins 403D-15, Lister TR2. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		100 мм (4'' BS10 Table 'D')
Напорный патрубок		100 мм (4'' BS10 Table 'D')
Макс. производительность		230 м³/час
Макс. размер твердых частиц		45 мм
Макс. диаметр рабочего колеса		230 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		3.8 бар
Макс. подпор на входе в насос		2.8 бар
Макс. давление в межтрубном пространстве		5.6 бар
Макс. эксплуатационная скорость		2200 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Чугун BS EN 1561 — 1997
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Карбид кремния – карбид кремния

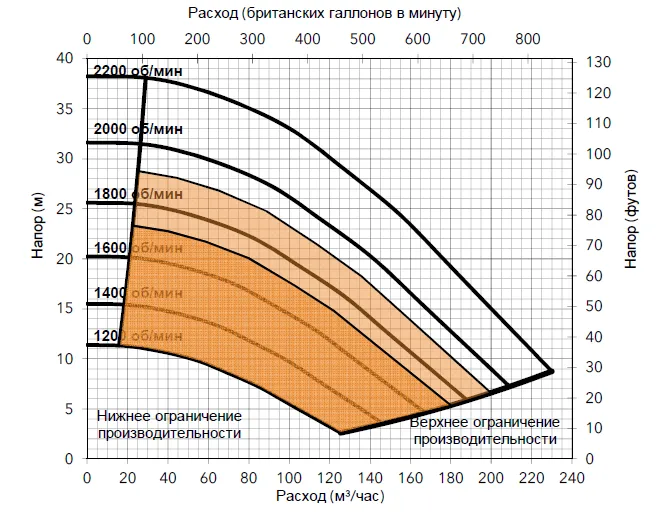

Кривая производительности

Вариант двигателя 1
Артикул — CD100M-01-DBO-002
Perkins, 403D-15, 16.5 кВт @ 2000 об/мин
Диаметр рабочего колеса 220 мм
Скорость насоса 2000 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	3	9	12	16	19
	Расход м³/час
3,0	189	172	156	133	108
4,6	178	161	144	122	89
6,1	139	131	122	106	78
7,6	89	83	78	67	44

Вместимость топливного бака: общая — 170 литров, полезная — 140 литров
Расход топлива при 1800 об/мин 3.8 литров/ч
Вес: сухой — 885 кг, мокрый — 1050 кг

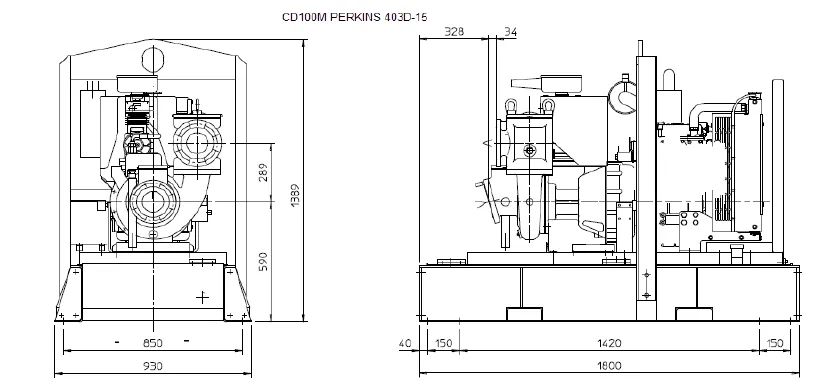

Размеры: 1800 x 930 x 1389 мм (Д х Ш х В)

CD100M Open Set EMEA-APAC Flyer 95-1007-1000-RUS_12.pdf

PDF 193.4 КбСкачать

CD100M Pump Curve EMEA-APAC Russian 95-1007-1098_7.pdf

PDF 78.6 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 45 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Perkins 403D-15, Lister TR2. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		100 мм (4'' BS10 Table 'D')
Напорный патрубок		100 мм (4'' BS10 Table 'D')
Макс. производительность		230 м³/час
Макс. размер твердых частиц		45 мм
Макс. диаметр рабочего колеса		230 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		3.8 бар
Макс. подпор на входе в насос		2.8 бар
Макс. давление в межтрубном пространстве		5.6 бар
Макс. эксплуатационная скорость		2200 об/мин

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Чугун BS EN 1561 — 1997
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Карбид кремния – карбид кремния

Кривая производительности

Полная	Напор (м)
высота всасывания (м)	3	9	12	16	19
	Расход м³/час
3,0	189	172	156	133	108
4,6	178	161	144	122	89
6,1	139	131	122	106	78
7,6	89	83	78	67	44
