SP-2

Все модели Незасоряемый самовсасывающий канализационный насос SP
ПРОИЗВОДИТЕЛЬ: CNP
Цена
По запросу
Заказать
  • RPM
    450 - 2900
  • Q(м3/ч)
    15 - 40
  • Q(л/с)
    4.2 - 11.1
  • H(m)
    4.0 - 27.0
  • Электродвигатель(kW)
    1.1 - 9.2
  • Электродвигатель(HP)
    1.5 - 12.5
Модели
Модель Артикул Цена, ₽, без НДС RPM Q(м3/ч) Q(л/с) H(m) Электродвигатель(kW) Электродвигатель(HP)
SP-10
 SP-10 по запросу 650 - 1450 250 - 600 69 - 167 6.5 - 31 11 - 90 15 - 122
SP-2
 SP-2 по запросу 450 - 2900 15 - 40 4.2 - 11.1 4.0 - 27.0 1.1 - 9.2 1.5 - 12.5
SP-3
 SP-3 по запросу 650 - 2150 25 - 85 6.9 - 23.6 2 - 24.5 0.75 - 18.5 1 - 25
SP-4
 SP-4 по запросу 650 - 1950 40 - 135 11.1 - 37.5 3 - 25 1.5 - 30 2 - 40
SP-6
 SP-6 по запросу 650 - 1550 100 - 280 27.8 - 77.8 3.5 - 18.0 3 - 37 4 - 50
SP-8
 SP-8 по запросу 650 - 1450 200 - 500 55.6 - 138.9 6 - 26 7.5 - 75 10 - 102
Описание

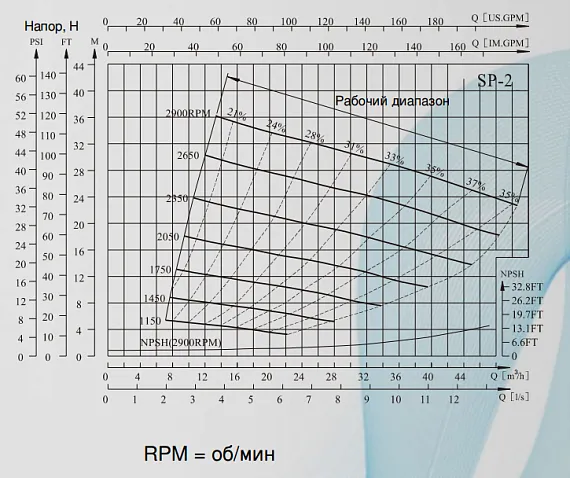

Графические характеристики

Графические характеристики

Технические характеристики

Модель RPM Q H Электродвигатель Диаметр входного и выходного патрубков Максимальный диаметр прохода твердых тел (мм) Максимальная глубина/высота всасывания (м)
(м3/ч) (л/c) (m) kW HP
SP-2 1150 15 4.2 4.0 1.1 1.5 50 (2') 38 5.0
450* 20 5.6 6.5 1.5 2 6.5
1750 25 6.9 9.5 6 4 6.5
2050 28 7.8 13.5 4 5.5 6.5
2350 32 8.9 18.0 7.5 10 6.5
2650 35 9.7 23.0 7.5 10 6.5
2900* 40 11.1 27.0 9.2 12.5 6.5

Рабочие параметры

Модель RPM Q (м3/ч) 10 12.5 15 17.5 20 25 30 35 40 45
SP-2 1150 H(m) 5.1 4.7 4.0 3.8 3.5
1450* 8.4 8.1 7.6 7.3 6.5 5.8
1750 12.6 12.2 11.8 11.3 10.8 9.5 8.5
2050 17.9 17.2 16.7 16.1 15.5 14.5 13.2 11.6
2350 23.2 22.5 21.8 21.2 19.9 18.6 17.2 15.3
2650 30.1 29.2 28.4 27.6 26.2 24.8 23.0 21.6 19.4
2900* 35.6 34.5 33.7 32.1 30.4 29.0 27.0 25.3

Примечание:

  • 1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
  • 2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
  • 3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.

Особенности конструкции насосов SP

Незасоряемый самовсасывающий канализационный насос SP - это новейшая разработка, которая подходит для проектов по очистке городских и промышленных сточных вод, а также для ступеней обработки и системы очистки различных сточных вод. Насос SP занимает лидирующие позиции среди самовсасывающих канализационных насосов. Агрегат электронасосный на базе насоса SP - это идеальное решение для перекачки сточных вод:

  • стабильная работа, надежная работа.
  • высокая скорость всасывания.
  • большая глубина/высота всасывания.
  • удобная конструкция насоса для обслуживания и устранения неполадок. Ежедневное обслуживание выполняется быстро, без применения специальных инструментов, экономя время и трудозатраты.
  • полуоткрытая конструкция рабочего колеса обеспечивает хорошую пропускную способность без засорения. Диаметр максимального прохода твердых тел для SP-6 составляет 76 мм.
  • простота и удобство в эксплуатации: насос может монтироваться рядом с выгребной ямой, при этом только всасывающая труба остается в жидкости. (Насос должен быть заполнен водой перед первым пуском).

Условия работы

  • Температура перекачиваемой жидкости: 0...+40°С, средняя плотность≤1,2х103кг/м3, рН5-9;
  • Объемное содержание взвешенных частиц в перекачиваемой среде≤2%;
  • Max диаметр прохода твердых тел: SP-2 38мм, SP-3 63мм, SP-4/SP-6/SP-8/SP-10 76мм;
  • Температура окружающей среды:≤40°С;
  • Высота над уровнем моря: max 1000м;
  • Диапазон расхода: 10...750 м3/ч;
  • Диапазон напора: 3...38 м;
  • Мощность привода: 1,1...90 кВт;
  • Max рабочее давление: см. графические характеристики
  • Max глубина/высота всасывания: см. графические характеристики.

Область применения

  • Невоспламеняющиеся и невзрывоопасные жидкости;
  • Дождевые и сточные воды;
  • Городские и строительные дренажные системы, станции очистки воздушной системы;
  • Промышленные сточные воды легкой промышленности, бумажных фабрик, текстильной, пищевой и химической промышленности, электроэнергетики, шахт и т.д.;
  • Очистка коммунальных сточных вод;
  • Системы очистки канализационных и сточных вод;
  • Кожевенная промышленность, скотобойные и рыбное хозяйства;
  • Винное и сахарное производства;
  • Сильно загрязненные, но химически не активные сточные воды.

Маркировка

Маркировка

Рекомендации по установке (монтажу)

  • Всасывающая труба может быть мягкой или жесткой трубой, материал труб должен быть подходящим для перекачиваемой жидкости. Мягкая труба должна быть достаточно твердой, чтобы предотвратить ее отслоение.
  • Всасывающая труба должна быть короткой и прямой, желательно использовать как можно меньше соединений, переходов и арматуры. Радиус соединений и переходов должен быть больше, чем у трубы.
  • Расстояние между погружной всасывающей трубой в отстойнике и стенке отстойника должно быть в 1,5 раза больше радиуса трубы. Всасывающий трубопровод не должен устанавливаться в отстойнике вблизи водоворота. Если есть, должна быть одна перегородка между всасывающей трубой и водой. Расстояние должно быть в 1,5 раза больше радиуса трубы.
  • Если в отстойнике имеется два всасывания, расстояние в трубе должно быть в три раза больше, чем радиус трубы.
  • Глубина погружения всасывающей трубы:
    • Глубина погружения всасывающей трубы связана с расходом в ней. См. рисунок.
    • Чтобы уменьшить глубину погружения, можно увеличить радиус трубы или уменьшить расход. Рекомендуемое значение увеличения радиуса трубы - в 1,3...1,5 раза.
    • При погружении всасывающей трубы возникает входное давление. Значение этого давления не должно превышать 50% от максимального рабочего давления.

Рекомендуемая глубина погружения всасывающей трубы в зависимости от номинального расхода

Рис. Рекомендуемая глубина погружения всасывающей трубы в зависимости от номинального расхода

Документы
Каталог Самовсасывающие насосы SP
PDF 2.7 MбСкачать
Розничный прайс CNP Aikon
PDF 3.1 MбСкачать
