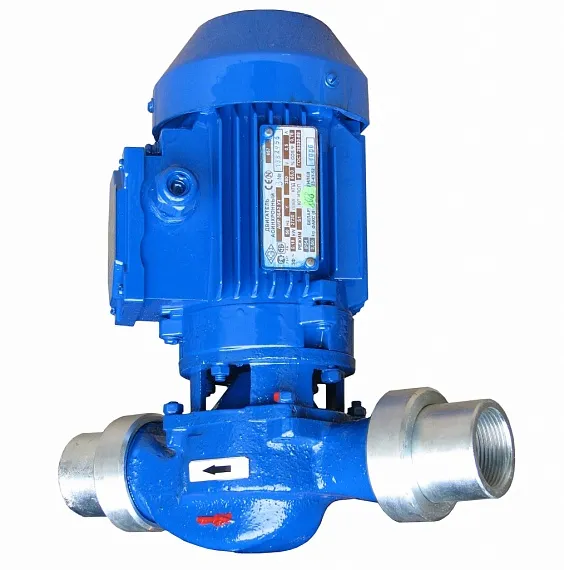

ЦВЦ-Т 4-2,8 Насос

Все модели Насосы ЦВЦ-Т консольные моноблочные циркуляционные для систем отопления

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Цена

По запросу

Подача (номин.), м³/ч
4
Напор, м
2.8
Напор (макс.), м
5
Давление на входе в насос, МПа, не более
1
Мощность потребляемая насосом (макс.), кВт
0.12
Напряжение сети, В
220
Ток, А
1
КПД насоса, %
21.5
КПД электронасоса, %
21
Частота тока, Гц
50
Кол-во фаз
1
Масса, кг
6

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор (макс.), м	Напор, м	Давление на входе в насос, МПа, не более	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Ток, А	КПД насоса, %	КПД электронасоса, %	Частота тока, Гц	Кол-во фаз	Масса, кг
ЦВЦ-Т 4-2,8 Агрегат	ЦВЦ-Т4-2,8Агрегат	по запросу	4	5	2.8	1	0.12	220	1	21.5	21	50	1	6
ЦВЦ-Т 4-2,8 Насос	ЦВЦ-Т4-2,8Насос	по запросу	4	5	2.8	1	0.12	220	1	21.5	21	50	1	6
ЦВЦ-Т 6,3-3,5 Агрегат	ЦВЦ-Т6,3-3,5Агрегат	12088,44	6.3	6	3.5	1	0.18	220	1.3	27	27	50	1	7
ЦВЦ-Т 6,3-3,5 Агрегат	ЦВЦ-Т6,3-3,5Агрегат	12088,44	6.3	6	3.5	1	0.18	380	0.52	27	27	50	3	6
ЦВЦ-Т 6,3-3,5 Насос	ЦВЦ-Т6,3-3,5Насос	по запросу	6.3	6	3.5	1	0.18	220	1.3	27	27	50	1	7
ЦВЦ-Т 6,3-3,5 Насос	ЦВЦ-Т6,3-3,5Насос	по запросу	6.3	6	3.5	1	0.18	380	0.52	27	27	50	3	6

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например ЦВЦ-Т 6,3-3,5 ТУ 3631-036-05747979-96 , где :

ЦВЦ - тип электронасоса (центробежный для воды циркуляционный);
Т - с торцовым уплотнением;
6,3 - номинальная подача, м3/ч;
3,5 - напор, м;

НАЗНАЧЕНИЕ

Центробежные циркуляционные электронасосы типа ЦВЦ-Т предназначены для обеспечения циркуляции воды при температуре до 60°С с содержанием твердых механических примесей до 0,01 % по массе и с размерами до 0,1 мм в системах технического водоснабжения.

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В. Максимальная температура окружающей среды при эксплуатации 40 °С, относительная влажность воздуха до 80 %. По типу защиты от поражения электрическим током электронасосы соответствуют 1 классу. Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Климатическое исполнение У3.1 по ГОСТ 15150-69. Температурный класс электронасосов ТF 60.

КОНСТРУКЦИЯ

Электронасос представляет собой моноблок, состоящий из асинхронного трехфазного или однофазного двигателя с синхронной частотой вращения 50 с-1 ( 3000 об/мин) и насосной части.

Насосная часть состоит из чугунного корпуса, рабочего колеса, фонаря и соединительной муфты. Рабочее колесо на валу крепится винтом. Вал уплотняется торцовым уплотнением. По разъему корпус уплотняется резиновым кольцом.

ПРИМЕНЕНИЕ

коммунальное хозяйство - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений
промышленные предприятия – обеспечение циркуляции в системе водоснабжения, теплоснабжения
в частных домах/коттеджах, для обеспечения циркуляции воды в системах теплоснабжения

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

В результате применения оригинальных конструкторских решений нержавеющий вал насоса жестко зафиксирован на валу электродвигателя, таким образом, ротор насоса составляет единое целое с ротором электродвигателя, позволяя уменьшить радиальный зазор в щелевом уплотнении между колесом и корпусом насоса, снизить внутренние перетечки и увеличить КПД.
Лёгкий монтаж и демонтаж насоса, возможность развернуть клеммную коробку электродвигателя в удобное положение.

Руководство по эксплуатации "Электронасосы типа ЦВЦ-Т" № 32 ТНП.00.000 РЭ / ТУ 3631-036-05747979-96

PDF 688.6 КбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Электронасосы типа ЦВЦ-Т" №ЕАЭС RU С-RU.АЯ45.В.000439/19 / ТУ 3631-036-05747979-96

PDF 2.9 MбСкачать

Свидетельство о государственной регистрации "Единые санитарно-эпидемиологические и гигиенические требования к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)" "Электронасосы типа ЦВЦ-Т" №RU 57.01.04.013.E10.03.12 / ТУ 3631-036-05747

PDF 2.5 MбСкачать
