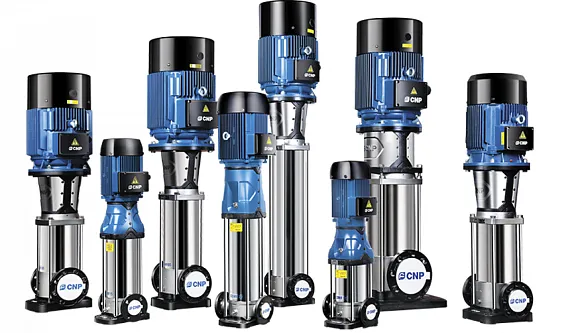

Вертикальные многоступенчатые центробежные насосы CDM/CDMF
Области применения
Системы повышения давления воды, фильтрация и перекачка воды в системах водоснабжения, моечные установки высокого давления, противопожарные установки, системы охлаждения и кондиционирования воздуха, системы питания паровых котлов и перекачка конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д., очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы, орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установкиХарактеристики
- Подача: 0,5 м3/ч ~ 240 м3/ч;
- Напор: 4 м ~ 305 м
- Мощность: 0,37 ~ 110 кВт
- Температура перекачиваемой среды: -15°С ~ +120°С
Электродвигатель
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
Общие сведения
Насосы CDM/CDMF — это высокоэффективные несамовсасывающие вертикальные многоступенчатые центробежные насосы нового поколения, разработанные в соответствии с европейскими стандартами. Насосы являются энергосберегающими (MEI≥0,7), малошумными, а также имеют компактную и удобную конструкцию
Электродвигатель
- Стандартный закрытый двухполюсный электродвигатель с воздушным охлаждением.
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение (50 Гц): 1x220 В; 3x220/380 В; 3x380 В.
Условия эксплуатации
Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.
Температура перекачиваемой среды:
- стандартное исполнение: от -15ºС до 70ºС;
- высокотемпературное исполнение: от -15ºС до 120ºС;
Температура окружающей среды: не более +40ºС;
Высота над уровнем моря: не более 1 000 м.
Область применения
Насосы CDM/CDMF предназначены для перекачивания различных жидкостей - от питьевой воды до промышленных жидкостей в широких диапазонах температуры, расхода и давления. Серия CDM подходит для неагрессивной жидкости, а серия CDMF может использоваться для перекачивания слабых растворов кислот и щелочей, растворов масел и спиртов и других слабоагрессивных жидкостей.
Водоснабжение: фильтрация и перекачивание в системах водоснабжения, повышение давления в магистральном трубопроводе, повышение давления в системах в одоснабжения в ысотных з даний.
Промышленное повышение давления: системы водоснабжения для технологических целей, моечные установки высокого давления, системы п ожаротушения.
Подача технической жидкости: системы охлаждения и кондиционирования воздуха, системы питания котлов и отвода конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей жидкости), перекачивание слабых растворов к ислот и щ елочей.
Отопление и вентиляция: системы кондиционирования воздуха.
Водоподготовка: системы ультрафильтрации, установки обратного осмоса, системы дистилляции, сепараторы, бассейны.

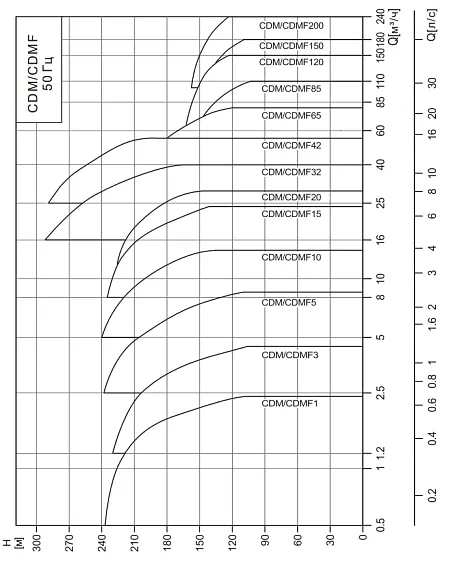

Пояснения к графическим характеристикам
Для приведенных далее графических характеристик действительны следующие нормы:
- Все кривые приведены для постоянной частоты вращения электродвигателя 2 900 об/мин.
- Графические характеристики оформлены в соответствии с ISO9906:2012, класс 3B.
- Испытания проводились на воде, не содержащей пузырьки воздуха, с температурой 20°C, кинематической вязкостью 1 м м²/с ( 1сСт).
- Насосы должны использоваться в пределах рабочего интервала, указанного выделенной кривой на графике, чтобы исключить повышенный износ при высоких напорах и п ерегрев двигателя при б ольших п одачах.

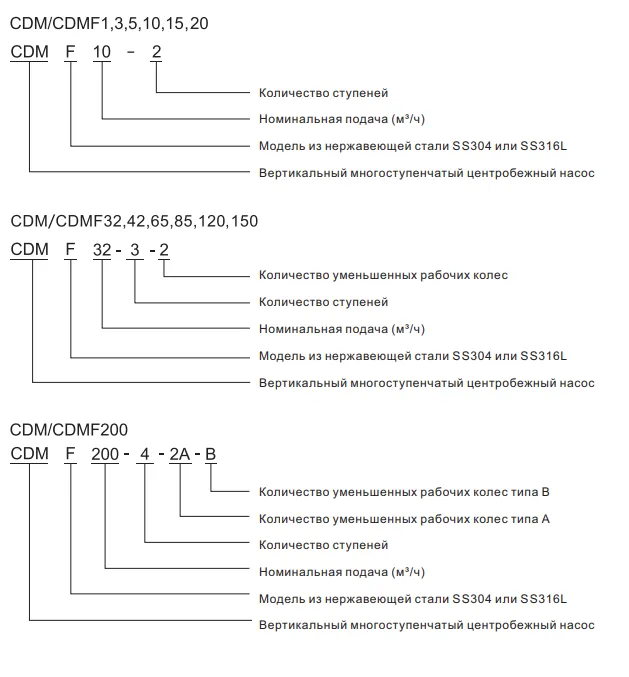

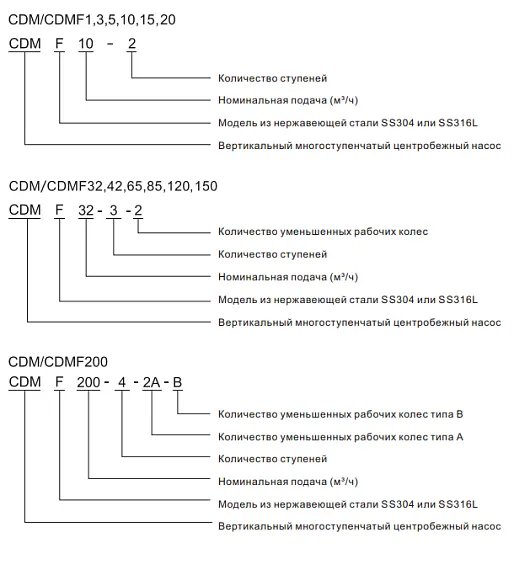

Условное обозначение

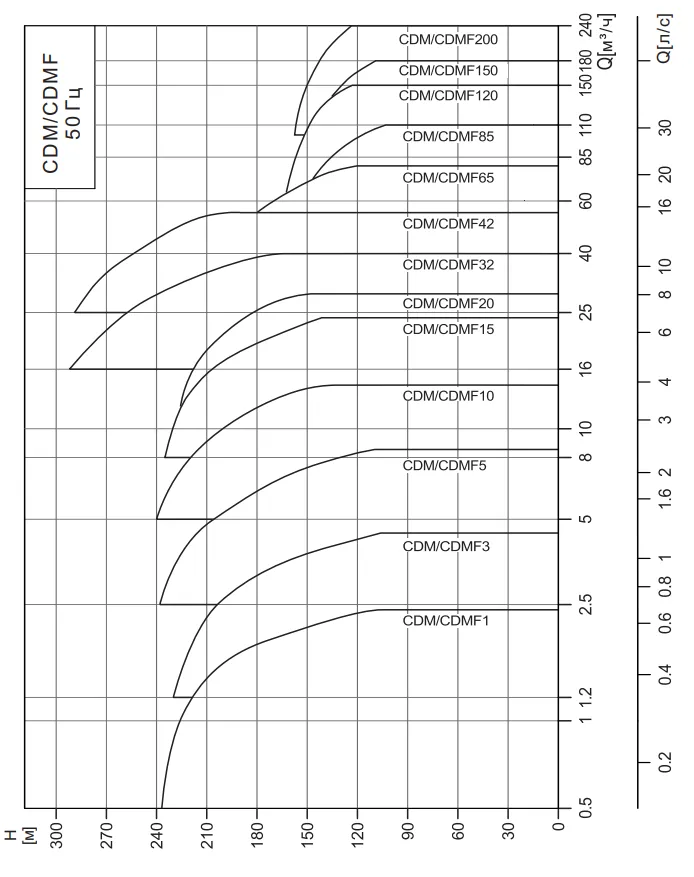

Характеристики
| Модель | CDM/CDMF | ||||||
|---|---|---|---|---|---|---|---|
| Характеристики | |||||||
| Номинальная подача (м³/ч) | 1 | 3 | 5 | 10 | 15 | 20 | |
| Номинальная подача (л/с) | 0.28 | 0.83 | 1.39 | 2.78 | 4.17 | 5.56 | |
| Диапазон подач (м³/ч) | 0.5~2.4 | 1.2~4.4 | 2.5~8.5 | 5~14 | 8~24 | 10~29 | |
| Диапазон подач (л/с) | 0.14~0.67 | 0.33~1.22 | 0.69~2.36 | 1.39~3.89 | 2.22~6.67 | 2.78~8.06 | |
| Максимальное давление (бар) | 24 | 23 | 24 | 24 | 24 | 23 | |
| Мощность электродвигателя (кВт) | 0.37~2.2 | 0.37~3 | 0.37~5.5 | 0.75~11 | 1.1~15 | 1.1~18.5 | |
| Температура рабочей жидкост (°C) | -15 ~ +120 | ||||||
| Максимальный КПД (%) | 48 | 58 | 70 | 72 | 73 | 73 | |
| Тип соединения CDM | DIN-фланец | DN25 | DN25 | DN32 | DN40 | DN50 | DN50 |
| Овальный фланец | G1 | G1 | G1¼ | G1½ | |||
| Тип соединения CDMF | DIN-фланец | DN25 | DN25 | DN32 | DN40 | DN50 | DN50 |
| Быстросъемное соединение | DN32 | DN32 | DN32 | DN50 | DN50 | DN50 | |
| Трубная резьба | R1¼ | R1¼ | R1¼ | R2 | R2 | R2 | |
| Овальный фланец | G1 | G1 | G1¼ | G1½ | |||
| Модель | CDM/CDMF | |||||||
|---|---|---|---|---|---|---|---|---|
| Характеристики | ||||||||
| Номинальная подача (м³/ч) | 32 | 42 | 65 | 85 | 120 | 150 | 200 | |
| Номинальная подача (л/с) | 8.89 | 11.67 | 18.06 | 23.61 | 33.33 | 41.67 | 55.56 | |
| Диапазон подач (м³/ч) | 16~40 | 25~55 | 30~80 | 50~110 | 60~150 | 80~180 | 100~240 | |
| Диапазон подач (л/с) | 4.44~11.11 | 6.94~15.28 | 8.33~22.22 | 13.89~30.56 | 16.67~41.67 | 22.22~50 | 27.78~66.67 | |
| Максимальное давление (бар) | 29 | 30 | 22 | 17 | 16 | 16 | 16 | |
| Мощность электродвигателя (кВт) | 1.5~30 | 3.0~45 | 4.0~45 | 5.5~45 | 11~75 | 11~75 | 18.5~110 | |
| Температура рабочей жидкост (°C) | -15 ~ +120 | |||||||
| Максимальный КПД (%) | 73 | 75 | 76 | 77 | 74 | 73 | 79 | |
| Тип соединения CDM | DIN-фланец | DN65 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 |
Максимальное рабочее давление
| Модель | Максимальное рабочее давление (бар) |
|---|---|
| CDM/CDMF1,3,5,10,15,20 фланец, быстросъемное соединение, трубная резьба | 25 |
| CDM/CDMF1,3,5,10 овальный фланец | 16 |
| CDM32 | |
| 32-1-1~32-8 | 16(30) |
| 32-9-2~32-16 | 30 |
| CDMF32 | 30 |
| CDM42 | |
| 42-1-1~42-6-2 | 16(30) |
| 42-6~42-9 | 25(30) |
| 42-10-2~42-13-2 | 30 |
| CDMF42 | |
| 42-1-1~42-9 | 25(30) |
| 42-10-2~42-13-2 | 30 |
| CDM65 | |
| 65-1-1~65-5-2 | 16(25) |
| 65-5-1~65-8-1 | 25 |
| CDM85 | |
| 85-1-1~85-4-2 | 16(25) |
| 85-4~85-6 | 25 |
| CDMF65,85 | 25 |
| CDM/CDMF120,150,200 | 20 |
Давление в скобках является специальным исполнением и указывается в заказе дополнительно.
Максимальная температура окружающей среды и высота над уровнем моря
Из-за ухудшения охлаждающей способности двигателя воздухом при разрежении на высоте свыше 1000 м над уровнем моря или температуре окружающей среды свыше 40°C, расчетная мощность электродвигателя P2 должна выбираться с учетом запаса. Например, при температуре воздуха 50°C мощность электродвигателя должна быть увеличена на 5%.
Минимальное давление всасывания NPSH
Если давление в насосе ниже, чем давление насыщенных паров перекачиваемой жидкости, может возникнуть кавитация. Чтобы избежать этого, рекомендуется поддерживать на всасывании давление не ниже Н, которое определяется параметрами используемого насоса, гидравлическими характеристиками системы и давлением насыщенных паров перекачиваемой жидкости. Расчет необходимого давления Н можно выполнить по формуле:
H = Pbx10.2-NPSH-Hf-Hv-Hs, где
Pb (бар) – атмосферное давление (атмосферное давление составляет 1 бар).
Давление в закрытом трубопроводе может быть принято в соответствии с давлением (бар) в закрытой системе.
NPSH (м) – параметр насоса, характеризующий всасывающую способность (может быть получен по кривой NPSH на графических характеристиках насоса при максимальной подаче).
Hf (м) – суммарные гидравлические потери насоса во всасывающем трубопроводе при максимальной подаче.
Hv (м) – давление насыщенных паров рабочей жидкости (может быть получено по диаграмме давления насыщенных паров, где Hv зависит от температуры Тж).
Hs (м) – запас (минимальное значение Hs =0,5 м).
Если рассчитанная величина Н положительна, то насос может работать в данной системе без кавитации.
Если рассчитанная величина Н отрицательна, то уровень жидкости должен быть выше уровня установки насоса (минимальное давление на входе должно равняться значению Н).
