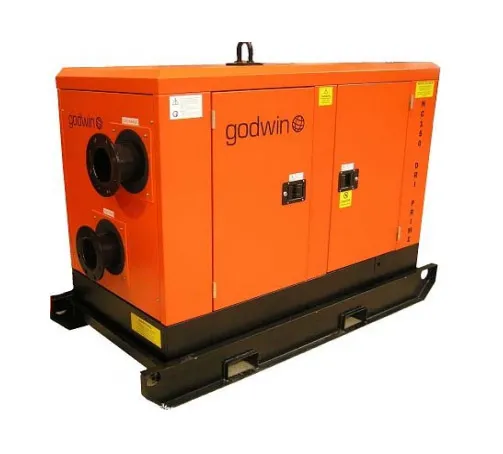

Самовсасывающий насос Godwin Dri-Prime NC150 Hush-Pac, двигатель Perkins, 1104D-44T, 54.7 кВт, 2000 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: NC150-01-DBH-003

Цена

По запросу

Заказать

Godwin Dri-Prime NC150 — это чрезвычайно мощный, но компактный насос с производительностью до 403 м³/час и напором до 58 м.

В NC150 применяется уникальная запатентованная N-технология с инновационным самоочищающимся рабочим колесом. N-насосы с системой Godwin имеют высочайший полный КПД. Данная система позволяет сократить затраты на топливо и незапланированное техническое обслуживание.
Насос чрезвычайно эффективен и предназначен
для перекачки канализационных стоков и чистой
воды. NC150 — проверенный мощный насос,
который идеально подходит для перекачки
волокнистых веществ и выполнения общих задач по
обезвоживанию.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка от сухого состояния до высоты всасывания 8,5 м
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
В данной модели применяется высокоэффективная технология N-Pump.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1104D-44T, Perkins 404D-22, Perkins 404D22T. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'D')
Напорный патрубок		150 мм (6'' BS10 Table 'D')
Макс. производительность		403 м³/час
Макс. диаметр рабочего колеса		286 мм
Макс. рабочая температура		80 °C
Макс. рабочее давление		6.2 бар
Макс. подпор на входе в насос		4.0 бар
Макс. давление в межтрубном пространстве		9.2 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Передняя часть - твердое железо BS EN 12513:2000
Вал насоса		Углеродистая сталь BS 970:1991 817M40T
Рабочее колесо		Твердое железо BS EN 12513:2000
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 1

Артикул— NC150-01-DBH-003
Perkins, 1104D-44T, 54.7 кВт @ 2000 об/мин
Диаметр рабочего колеса 286 мм
Скорость насоса 2000 об/мин

Таблица высот всасывания

	Напор (м)
Полная сасывания (м) Всасыва	16	29	38	42	47
	Расход м³/час
3,0	325	250	120	75	10
4,6	270	230	110	50	-
6,1	225	200	70	-	-
7,6	175	140	50	-	-

Вместимость топливных резервуаров: общая — 330 литров, полезная — 262 литров
Расход топлива при 2000 об/мин 12.8 литров/ч
Вес: Сухой — 2000 кг, мокрый — 2290 кг
Размеры: 2890 x 1300 x 2100 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость (об/мин)	расстояние
эксплуатационная скорость (об/мин)	1 м	3 м	7 м
1400	72	65	65
1800	76	69	66
2000	77	70	67

NC150 Open Set EMEA-APAC Flyer 95-1805-1000-RUS_10.pdf

PDF 237.2 КбСкачать

Чертежи 1

PDF 66.6 КбСкачать

NC150 Pump Curve EMEA-APAC Russian 95-1805-1098-RUS_6.pdf

PDF 80.3 КбСкачать

Чертежи 2

PDF 299.9 КбСкачать

Компонент-листы на комплекты

PDF 155.5 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка от сухого состояния до высоты всасывания 8,5 м
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
В данной модели применяется высокоэффективная технология N-Pump.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1104D-44T, Perkins 404D-22, Perkins 404D22T. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'D')
Напорный патрубок		150 мм (6'' BS10 Table 'D')
Макс. производительность		403 м³/час
Макс. диаметр рабочего колеса		286 мм
Макс. рабочая температура		80 °C
Макс. рабочее давление		6.2 бар
Макс. подпор на входе в насос		4.0 бар
Макс. давление в межтрубном пространстве		9.2 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Передняя часть - твердое железо BS EN 12513:2000
Вал насоса		Углеродистая сталь BS 970:1991 817M40T
Рабочее колесо		Твердое железо BS EN 12513:2000
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Карбид кремния – карбид кремния

Кривая производительности

	Напор (м)
Полная сасывания (м) Всасыва	16	29	38	42	47
	Расход м³/час
3,0	325	250	120	75	10
4,6	270	230	110	50	-
6,1	225	200	70	-	-
7,6	175	140	50	-	-

эксплуатационная скорость (об/мин)	расстояние
эксплуатационная скорость (об/мин)	1 м	3 м	7 м
1400	72	65	65
1800	76	69	66
2000	77	70	67
