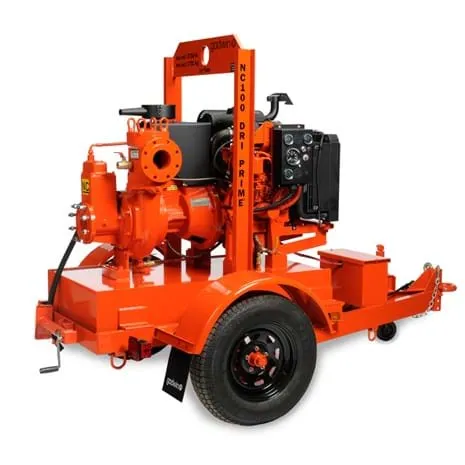

Самовсасывающий насос Godwin Dri-Prime NC100, двигатель Perkins, 403D-15, 15.1 кВт, 1800 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: NC100-01-DBO-001

Цена

По запросу

Заказать

Godwin Dri-Prime NC100 — это чрезвычайно мощный, но компактный насос с производительностью до 242 м³/час и напором до 45 м.

В NC100 применяется уникальная запатентованная N-технология с инновационным самоочищающимся рабочим колесом. N-насосы с системой Godwin имеют высочайший полный КПД. Дання система позволяет сократить затраты на топливо и незапланированное техническое обслуживание.
Насос чрезвычайно эффективен и предназначен
для перекачки канализационных стоков и чистой
воды. NC100 — проверенный мощный насос,
который идеально подходит для перекачки
волокнистых веществ и выполнения общих задач по
обезвоживанию.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка от сухого состояния до высоты всасывания 8,5 м
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
В данной модели применяется высокоэффективная технология N-Pump.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 404D-22, Perkins 403D-15. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		100 мм (4'' BS10 Table 'D')
Напорный патрубок		100 мм (4'' BS10 Table 'D')
Макс. производительность		242 м³/час
Макс. диаметр рабочего колеса		256 мм
Макс. рабочая температура		80 °C
Макс. рабочее давление		4.9 бар
Макс. подпор на входе в насос		4.0 бар
Макс. давление в межтрубном пространстве		7.4 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника					Чугун BS EN 1561 — 1997
Пластины компенсации износа					Передняя часть - твердое железо BS EN 12513:2000
Вал насоса					Углеродистая сталь BS 970:1991 817M40T
Рабочее колесо					Твердое железо BS EN 12513:2000
Корпус обратного клапана					Чугун BS EN 1561 — 1997
Поверхности механического уплотнения					Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 2

Артикул— NC100-01-DBO-001
Perkins, 403D-15, 15.1 кВт @ 1800 об/мин
Диаметр рабочего колеса 256 мм
Скорость насоса 1800 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота всасывания (м)	5	11	18	28	25
	Расход м³/час
3,0	188	147	98	16	-
4,6	172	139	90	12	-
6,1	151	131	82	4	-
7,6	116	111	74	-	-

Вместимость топливных резервуаров: общая — 170 литров, полезная — 140 литров
Расход топлива при 1800 об/мин 3.3 литров/ч
Вес: сухой — 900 кг, мокрый — 1043 кг
Размеры: 1800 x 1000 x 1900 мм (Д х Ш х В)

NC100 Open Set EMEA-APAC Flyer 95-1807-1000-RUS_9.pdf

PDF 222.4 КбСкачать

NC100 Pump Curve EMEA-APAC Russian 95-1807-1098-RUS_7.pdf

PDF 78.6 КбСкачать

Чертежи 1

PDF 122.2 КбСкачать

Чертежи 2

PDF 259.6 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать
