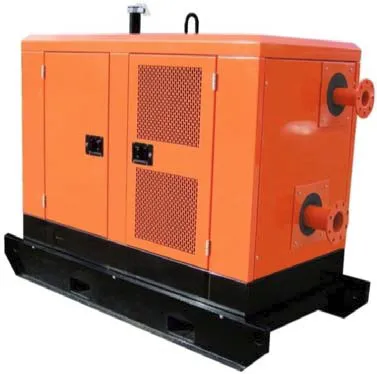

Самовсасывающий насос Godwin Dri-Prime HL80M Hush-Pac, ДВИГАТЕЛЬ PERKINS, 404D-22T, 30,9 КВТ, 2000 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL80M‐01‐DBH‐002

Цена

По запросу

Заказать

Godwin Dri-Prime HL80M — это чрезвычайно мощный, но компактный
насос с производительностью до 104 м³/час и напором до 100 м.
HL80M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос HL80M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром до
25 мм. Все это делает его чрезвычайно эффективным и подходящим
для перекачивания, как чистой воды, так и воды, содержащей твердые
включения. HL80M — проверенный мощный насос, который идеально
подойдет для перекачивания сточных вод, организации водоотлива,
применения муниципальными предприятиями и многих других целей.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 25 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1104D-44T, Perkins 404D-22T. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		100 мм (4'' BS10 table 'D')
Напорный патрубок		80 мм (3'' BS EN 1092 PN16)
Макс. производительность		104 м³/час
Макс. размер твердых частиц		25 мм
Макс. диаметр рабочего колеса		325 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		9.8 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		14.7 бар
Макс. эксплуатационная скорость		2400 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника			Чугун BS EN 1561 — 1997
Пластины компенсации износа			Чугун BS EN 1561 — 1997
Вал насоса			Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо			Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана			Чугун BS EN 1561 — 1997
Поверхности механического уплотнения			Карбид кремния – карбид кремния

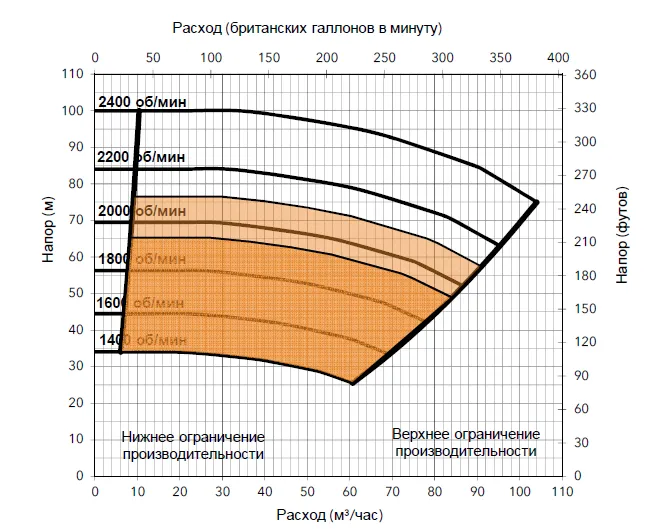

Кривая производительности

Вариант двигателя 2
Артикул — HL80M‐01‐DBH‐002
Perkins, 404D-22T, 30.9 кВт @ 2000 об/мин
Диаметр рабочего колеса 315 мм
Скорость насоса 2000 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	34	44	50	56	58
	Расход м³/час
3,0	90	80	70	55	45
4,6	88	78	65	42	-
6,1	84	72	60	45	-
7,6	69	60	50	30	-

Вместимость топливного бака: общая — 180 литров, полезная — 162 литров
Расход топлива при 1800 об/мин 7.2 литров/ч
Вес: сухой — 1300 кг, мокрый — 1450 кг
Размеры: 2190 x 1050 x 1500 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость (об/мин)	Расстояние
	1 м	3 м	7 м
1400	72	67	64
1800	75	70	65

HL80M Hush-Pac EMEA-APAC Flyer 95-1108-1099-RUS_11.pdf

PDF 180.1 КбСкачать

HL80M Pump Curve EMEA-APAC Russian 95-1108-1098_8.pdf

PDF 77.2 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 25 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1104D-44T, Perkins 404D-22T. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		100 мм (4'' BS10 table 'D')
Напорный патрубок		80 мм (3'' BS EN 1092 PN16)
Макс. производительность		104 м³/час
Макс. размер твердых частиц		25 мм
Макс. диаметр рабочего колеса		325 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		9.8 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		14.7 бар
Макс. эксплуатационная скорость		2400 об/мин

Кожух насоса и крышка маслозаборника			Чугун BS EN 1561 — 1997
Пластины компенсации износа			Чугун BS EN 1561 — 1997
Вал насоса			Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо			Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана			Чугун BS EN 1561 — 1997
Поверхности механического уплотнения			Карбид кремния – карбид кремния

Кривая производительности

Полная	Напор (м)
высота всасывания (м)	34	44	50	56	58
	Расход м³/час
3,0	90	80	70	55	45
4,6	88	78	65	42	-
6,1	84	72	60	45	-
7,6	69	60	50	30	-

эксплуатационная скорость (об/мин)	Расстояние
	1 м	3 м	7 м
1400	72	67	64
1800	75	70	65
