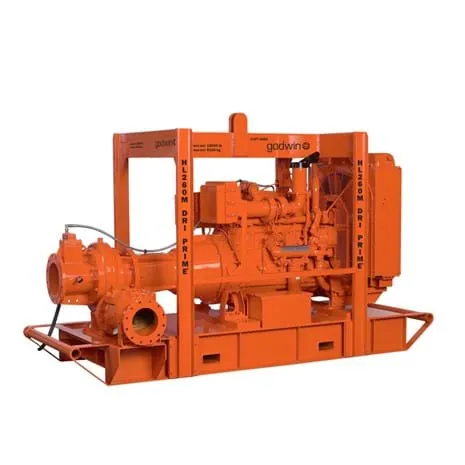

Самовсасывающий насос Godwin Dri-Prime HL260M, двигатель Volvo, TAD1643VE, 543.0 кВт, 1800 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL260M‐30‐DBO‐002

Цена

По запросу

Заказать

Godwin Dri-Prime HL260M — это чрезвычайно мощный, но компактный насос с производительностью до 1260 м³/час и напором до 147 м.

HL260M оснащен уникальной системой Godwin — конструкцией механического уплотнения в ванне с этиленгликолем. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса. Насос HL260M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 50 мм.
Все это делает его чрезвычайно эффективным и подходящим для перекачивания, как чистой воды, так и воды, содержащей твердые включения. HL260M — проверенный мощный насос, который идеально подойдет для шахт, карьеров и многих других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 50 мм.
Механическое уплотнение в ванне c этиленгликолем, обеспечивающее возможность сухого хода, с поверхностями из карбида вольфрама, имеющего высокую стойкость к абразивному износу.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Volvo TAD1643VE, Caterpillar C18. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		250 мм (10'' 10" BS10 table 'D')
Напорный патрубок		200 мм (8'' BS EN 1092 PN16)
Макс. производительность		1260 м³/час
Макс. размер твердых частиц		50 мм
Макс. диаметр рабочего колеса		540 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		14.4 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		21.6 бар
Макс. эксплуатационная скорость		1800 об/мин

Материалы

Кожух насоса и крышка маслозаборника				Литая сталь BS3100 A5
Пластины компенсации износа				Высокохромистый чугун C 1.0/1.5% Ni 2%
Вал насоса				Углеродистая сталь BS3100 A5
Рабочее колесо				Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана				Чугун BS EN 1561 — 1997
Поверхности механического уплотнения				Двойное механическое уплотнение; внутреннее карбид вольфрама и карбид вольфрама, наружное карбид вольфрама/карбид вольфрама

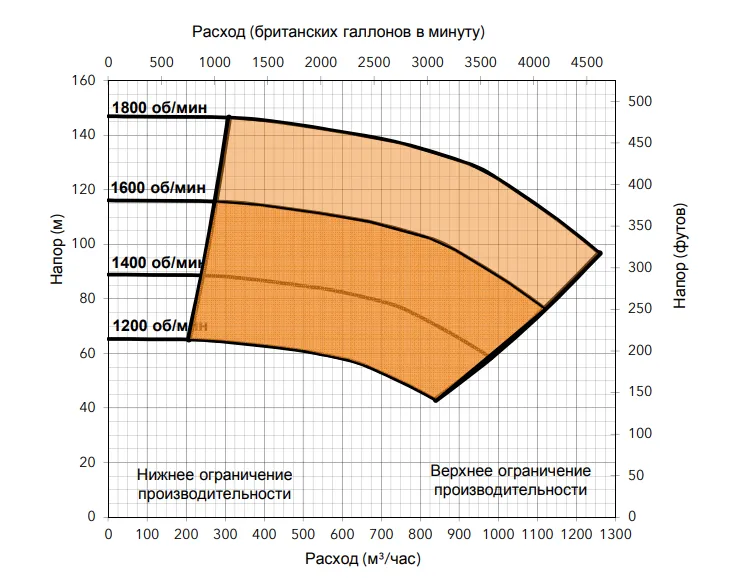

Кривая производительности

Вариант двигателя 1

Артикул — HL260M‐30‐DBO‐002
Volvo, TAD1643VE, 543.0 кВт @ 1800 об/мин
Диаметр рабочего колеса 540 мм
Скорость насоса 1800 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота всасывания (м)	110	120	130	135	140
	Расход м³/час
3,0	1075	925	750	600	300
4,6	1075	925	750	600	300
6,1	850	800	700	500	400
7,6	500	400	300	200	-

Вместимость топливных резервуаров: общая — 685 литров, полезная — 555 литров
Расход топлива при 1600 об/мин 132.0 литров/ч
Вес: сухой — 6500 кг, мокрый — 7000 кг

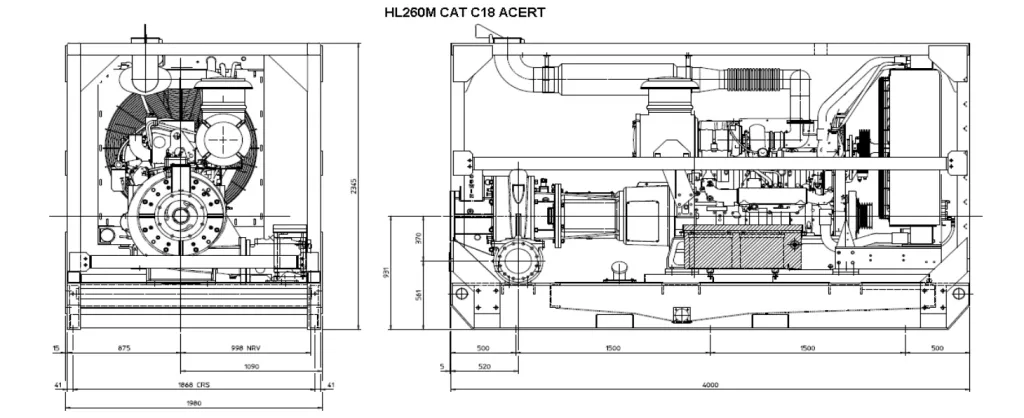

Размеры: 4300 x 1980 x 2525 мм (Д х Ш х В)

HL260M Open Set EMEA-APAC Flyer 95-1119-1000-RUS_11.pdf

PDF 250.7 КбСкачать

HL260M Pump Curve EMEA-APAC Russian 95-1119-1098_7.pdf

PDF 78.7 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 50 мм.
Механическое уплотнение в ванне c этиленгликолем, обеспечивающее возможность сухого хода, с поверхностями из карбида вольфрама, имеющего высокую стойкость к абразивному износу.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Volvo TAD1643VE, Caterpillar C18. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		250 мм (10'' 10" BS10 table 'D')
Напорный патрубок		200 мм (8'' BS EN 1092 PN16)
Макс. производительность		1260 м³/час
Макс. размер твердых частиц		50 мм
Макс. диаметр рабочего колеса		540 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		14.4 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		21.6 бар
Макс. эксплуатационная скорость		1800 об/мин

Материалы

Кожух насоса и крышка маслозаборника				Литая сталь BS3100 A5
Пластины компенсации износа				Высокохромистый чугун C 1.0/1.5% Ni 2%
Вал насоса				Углеродистая сталь BS3100 A5
Рабочее колесо				Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана				Чугун BS EN 1561 — 1997
Поверхности механического уплотнения				Двойное механическое уплотнение; внутреннее карбид вольфрама и карбид вольфрама, наружное карбид вольфрама/карбид вольфрама

Кривая производительности

	Напор (м)
Полная высота всасывания (м)	110	120	130	135	140
	Расход м³/час
3,0	1075	925	750	600	300
4,6	1075	925	750	600	300
6,1	850	800	700	500	400
7,6	500	400	300	200	-
