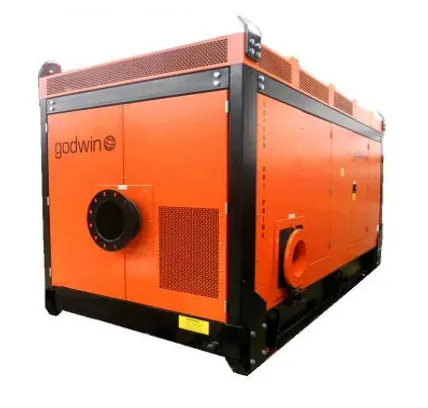

Самовсасывающий насос Godwin Dri-Prime HL225M Hush-Pac, двигатель Caterpillar, C9, 205.0 кВт, 1800 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL225M‐01‐DBH‐001

Цена

По запросу

Заказать

Godwin Dri-Prime HL225M — это чрезвычайно мощный, но компактный насос с производительностью до 832 м³/час и напором до 113 м.

HL225M оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса. Насос HL225M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 65 мм.

Все это делает его чрезвычайно эффективным и подходящим для перекачивания, как чистой воды, так и воды, содержащей твердые включения.
HL225M — проверенный мощный насос, который идеально подойдет для шахт, карьеров и многих других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 65 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C15, Caterpillar C9. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		200 мм (8'' BS10 table 'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN16)
Макс. производительность		635 м³/час
Макс. размер твердых частиц		38 мм
Макс. диаметр рабочего колеса		400 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		11.6 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		17.4 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника										Чугун BS EN 1561 — 1997
Пластины компенсации износа										Чугун BS EN 1561 — 1997
Вал насоса										Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо										Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана										Чугун BS EN 1561 — 1997
Поверхности механического уплотнения										Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 2

Артикул — HL225M‐01‐DBH‐001
Caterpillar, C9, 205.0 кВт @ 1800 об/мин
Диаметр рабочего колеса 440 мм
Скорость насоса 1800 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота Всасывания (м) всасыва-	49	56	63	68	73
	Расход м³/час
3,0	514	463	403	334	129
4,6	465	457	386	326	103
6,1	411	394	370	309	86
7,6	257	252	244	235	-

Вместимость топливных резервуаров: общая — 772 литров, полезная — 625 литров
РРасход топлива при 1800 об/мин 51.3 литров/ч
Вес: сухой — 6100 кг, мокрый — 6800 кг
Размеры: 4580 x 2065 x 2545 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость	расстояние
(об/мин)	1 м	3 м	7 м
1800	79	75	71
2000	82	78	72
