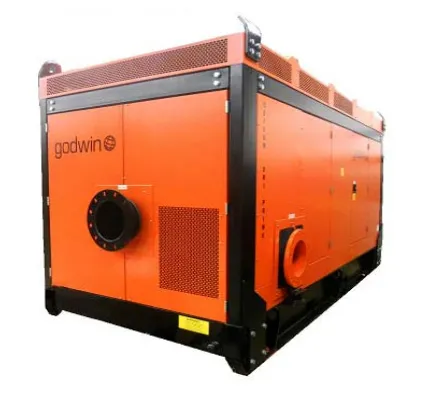

Самовсасывающий насос Godwin Dri-Prime HL225M Hush-Pac, двигатель Caterpillar, C15, 315.0 кВт, 2000 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL225M‐01‐DBH‐002

Цена

По запросу

Заказать

Godwin Dri-Prime HL225M — это чрезвычайно мощный, но компактный насос с производительностью до 832 м³/час и напором до 113 м.

HL225M оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса. Насос HL225M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 65 мм.

Все это делает его чрезвычайно эффективным и подходящим для перекачивания, как чистой воды, так и воды, содержащей твердые включения.
HL225M — проверенный мощный насос, который идеально подойдет для шахт, карьеров и многих других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 65 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C15, Caterpillar C9. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		200 мм (8'' BS10 table 'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN16)
Макс. производительность		635 м³/час
Макс. размер твердых частиц		38 мм
Макс. диаметр рабочего колеса		400 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		11.6 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		17.4 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника										Чугун BS EN 1561 — 1997
Пластины компенсации износа										Чугун BS EN 1561 — 1997
Вал насоса										Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо										Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана										Чугун BS EN 1561 — 1997
Поверхности механического уплотнения										Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 1

Артикул — HL225M‐01‐DBH‐002
Caterpillar, C15, 315.0 кВт @ 2000 об/мин
Диаметр рабочего колеса 440 мм
Скорость насоса 2000 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота Всасывания (м) всасыва-	77	87	98	105	113
	Расход м³/час
3,0	629	566	492	409	157
4,6	569	558	471	398	126
6,1	503	482	452	377	105
7,6	314	308	298	287	-

Вместимость топливных резервуаров: общая — 1198 литров, полезная — 970 литров
Расход топлива при 1800 об/мин 78.3 литров/ч
Вес: сухой — 8100 кг, мокрый — 9100 кг
Размеры: 5220 x 2033 x 3055 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость	расстояние
(об/мин)	1 м	3 м	7 м
1200	70	65	62
1800	78	75	70
2100	84	80	74

HL225M Hush-Pac EMEA-APAC Flyer 95-1113-1099-RUS_10.pdf

PDF 183.3 КбСкачать

HL225M Pump Curve EMEA-APAC Russian 95-1113-1098_7.pdf

PDF 76.9 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать
