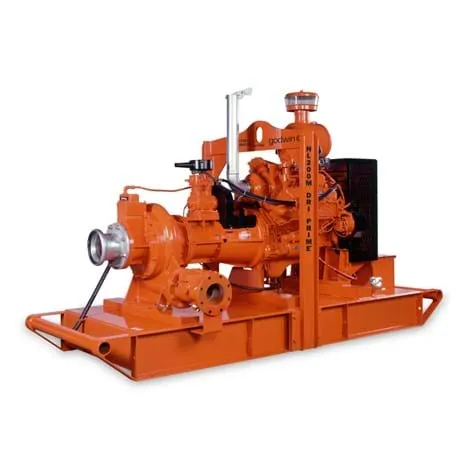

Самовсасывающий насос Godwin Dri-Prime HL200M, двигатель Caterpillar, C9, 205.0 кВт, 2200 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL200M‐01‐DBO‐003

Цена

По запросу

Заказать

Godwin Dri-Prime HL200M — это чрезвычайно мощный, но компактный насос с производительностью до 635 м³/час и напором до 117 м.

HL200M оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса.
Насос HL200M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 38 мм. Все это делает его чрезвычайно эффективным и подходящим для перекачивания, как чистой воды, так и воды, содержащей твердые включения.
HL200M — проверенный мощный насос, который идеально подойдет для шахт, карьеров и многих других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 38 мм
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C9, Perkins 1106D-E66TA (168). Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		200 мм (8'' BS10 table 'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN16)
Макс. производительность		635 м³/час
Макс. размер твердых частиц		38 мм
Макс. диаметр рабочего колеса		400 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		11.6 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		17.4 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника										Чугун BS EN 1561 — 1997
Пластины компенсации износа										Чугун BS EN 1561 — 1997
Вал насоса										Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо										Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана										Чугун BS EN 1561 — 1997
Поверхности механического уплотнения										Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 1

Артикул — HL200M‐01‐DBO‐003
Caterpillar, C9, 205.0 кВт @ 2200 об/мин
Диаметр рабочего колеса 400 мм
Скорость насоса 2200 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота Всасывания (м)	77	87	98	105	113
	Расход м³/час
3,0	629	566	492	409	157
4,6	569	558	471	398	126
6,1	503	482	452	377	105
7,6	314	308	298	287	-

Вместимость топливных резервуаров: общая — 850 литров, полезная — 690 литров
Расход топлива при 1600 об/мин 48.5 литров/ч
Вес: сухой — 4150 кг, мокрый — 4800 кг
Размеры: 3700 x 1700 x 2200 мм (Д х Ш х В)

HL200M Open Set EMEA-APAC Flyer 95-1112-1000-RUS_14.pdf

PDF 258.1 КбСкачать

HL200M Pump Curve EMEA-APAC Russian 95-1112-1098_8.pdf

PDF 77.6 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 38 мм
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C9, Perkins 1106D-E66TA (168). Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		200 мм (8'' BS10 table 'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN16)
Макс. производительность		635 м³/час
Макс. размер твердых частиц		38 мм
Макс. диаметр рабочего колеса		400 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		11.6 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		17.4 бар
Макс. эксплуатационная скорость		2200 об/мин

Материалы

Кожух насоса и крышка маслозаборника										Чугун BS EN 1561 — 1997
Пластины компенсации износа										Чугун BS EN 1561 — 1997
Вал насоса										Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо										Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана										Чугун BS EN 1561 — 1997
Поверхности механического уплотнения										Карбид кремния – карбид кремния

Кривая производительности

	Напор (м)
Полная высота Всасывания (м)	77	87	98	105	113
	Расход м³/час
3,0	629	566	492	409	157
4,6	569	558	471	398	126
6,1	503	482	452	377	105
7,6	314	308	298	287	-
