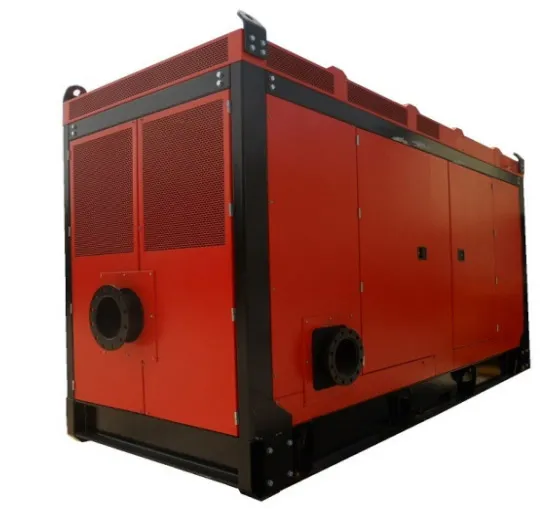

Самовсасывающий насос Godwin Dri-Prime HL160M Hush-Pac, двигатель Caterpillar, C15, 315.0 кВт, 2000 об/мин

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL160M‐01‐DBH‐001

Цена

По запросу

Заказать

Godwin Dri-Prime HL160M — это чрезвычайно мощный, но компактный насос с производительностью до 486 м³/час и напором до 187 м.

HL160M оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса.
Насос HL160M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 35 мм. Все это делает его чрезвычайно эффективным и подходящим
для перекачивания, как чистой воды, так и воды, содержащей твердые
включения. HL160M — проверенный мощный насос, который идеально
подойдет для шахт, карьеров и многих других целей, где требуется
перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 35 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C15, Volvo TAD951VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		200 мм (8'' BS10 Table'D')
Напорный патрубок		150 мм (6'' BS EN 1092 PN25)
Макс. производительность		486 м³/час
Макс. размер твердых частиц		35 мм
Макс. диаметр рабочего колеса		508 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		18.5 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		27.7 бар
Макс. эксплуатационная скорость		2000 об/мин

Материалы

Кожух насоса и крышка маслозаборника					Чугун BS EN 1561 — 1997
Пластины компенсации износа					Высокохромистый чугун C 1.0/1.5% Ni 2%
Вал насоса					Углеродистая сталь BS EN 1561 — 1997
Рабочее колесо					Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана					Чугун BS EN 1561 — 1997
Поверхности механического уплотнения					Карбид кремния – карбид кремния

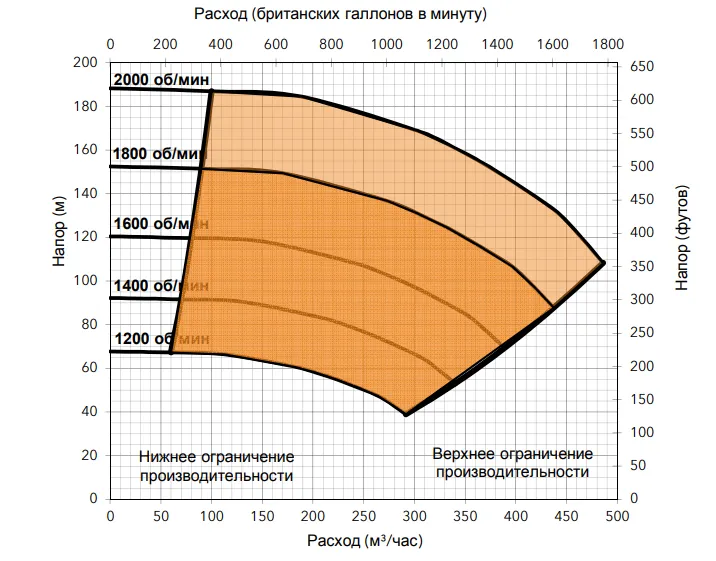

Кривая производительности

Вариант двигателя 1

Артикул — HL160M‐01‐DBH‐001
Caterpillar, C15, 315.0 кВт @ 2000 об/мин
Диаметр рабочего колеса 508 мм
Скорость насоса 2000 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота всасывания (м)	110	140	160	180	180
	Расход м³/час
3,0	486	406	345	240	185
4,6	475	398	334	230	170
6,1	415	405	320	198	162
7,6	325	315	290	200	-

Вместимость топливных резервуаров: общая — 1198 литров, полезная — 970 литров
Расход топлива при 1800 об/мин 78.3 литров/ч
Вес: сухой — 8900 кг, мокрый — 9900 кг
Размеры: 5220 x 2033 x 3055 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость		расстояние
(об/мин)	1 м	3 м	7 м
1200	71	66	63
1800	74	69	64
2000	76	70	65

HL160M Hush-Pac EMEA-APAC Flyer 95-1117-1099-RUS_11.pdf

PDF 227.6 КбСкачать

HL160M Pump Curve EMEA-APAC Russian 95-1117-1098_9.pdf

PDF 78.8 КбСкачать

Габаритный чертеж_HL 160M.pdf

PDF 288.9 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать
