Самовсасывающий насос Godwin Dri-Prime HL130M, двигатель Volvo, TAD950VE, 181.0 кВт, 1800 об/мин

Кожух насоса и крышка
маслозаборника

Чугун BS EN 1561 — 1997

Пластины компенсации
износа

Высокохромистый чугун C 1.0/1.5% Ni 2%

Вал насоса

Углеродистая сталь BS EN 1561 — 1997

Рабочее колесо

Литая сталь BS3100 A5,
твердость до 200 по методу Бринелля

Корпус обратного клапана

Литая сталь BS3100 A5,
твердость до 200 по методу Бринелля

Поверхности механического уплотнения

Карбид кремния – карбид кремния

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: HL130M‐01‐DBO‐002

Цена

По запросу

Заказать

Godwin Dri-Prime HL130M — это чрезвычайно мощный, но компактный насос с производительностью до 340 м³/час и напором до 191 м.

HL130M оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса.
Насос HL130M может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 22 мм.
Все это делает его чрезвычайно эффективным и подходящим для перекачивания, как чистой воды, так и воды, содержащей твердые включения. HL130M — проверенный мощный насос, который идеально подойдет для шахт, карьеров и многих других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 22 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''

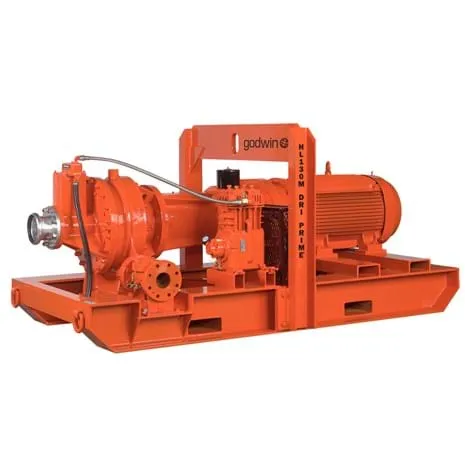

Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C9, Volvo TAD950VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'E')
Напорный патрубок		100 мм (4'' BS EN 1092 PN25)
Макс. производительность		340 м³/час
Макс. размер твердых частиц		22 мм
Макс. диаметр рабочего колеса		514 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		18.8 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		28.3 бар
Макс. эксплуатационная скорость		2100 об/мин

Материалы

Кривая производительности

Вариант двигателя 2

Артикул — HL130M‐01‐DBO‐002
Volvo, TAD950VE, 181.0 кВт @ 1800 об/мин
Диаметр рабочего колеса 514 мм
Скорость насоса 1800 об/мин

Таблица высот всасывания

	Напор (м)
Полная высота всасывания (м)	79	107	115	123	131
	Расход м³/час
3,0	293	257	230	196	131
4,6	288	252	225	194	122
6,1	284	252	216	180	115
7,6	279	252	225	162	90

Вместимость топливных резервуаров: общая — 850 литров, полезная — 690 литров
Расход топлива при 1800 об/мин 45.3 литров/ч
Вес: Сухой — 5000 кг, мокрый — 5700 кг
Размеры: 3700 x 1700 x 2200 мм (Д х Ш х В)

HL130M Open Set EMEA-APAC Flyer 95-1116-1000-RUS_15.pdf

PDF 271.4 КбСкачать

HL130M Pump Curve EMEA-APAC Russian 95-1116-1098_10.pdf

PDF 78.6 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 22 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Caterpillar C9, Volvo TAD950VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'E')
Напорный патрубок		100 мм (4'' BS EN 1092 PN25)
Макс. производительность		340 м³/час
Макс. размер твердых частиц		22 мм
Макс. диаметр рабочего колеса		514 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		18.8 бар
Макс. подпор на входе в насос		6.0 бар
Макс. давление в межтрубном пространстве		28.3 бар
Макс. эксплуатационная скорость		2100 об/мин

Материалы

Кривая производительности

	Напор (м)
Полная высота всасывания (м)	79	107	115	123	131
	Расход м³/час
3,0	293	257	230	196	131
4,6	288	252	225	194	122
6,1	284	252	216	180	115
7,6	279	252	225	162	90
