Самовсасывающий насос Godwin Dri-Prime CD500M, ДВИГАТЕЛЬ CATERPILLAR, C15, 313,0 КВТ, 1800 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD500M-01-DBO-001

Цена

По запросу

Заказать

Godwin Dri-Prime CD500M — это чрезвычайно мощный, но
компактный насос с производительностью до 3357 м³/час и напором
до 50 м.
CD500M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD500M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 80 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD500M — проверенный мощный
насос, который идеально подойдет для шахт, карьеров и многих
других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 80 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Caterpillar C18, Caterpillar C15, Volvo TAD1643VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		500 мм (20'' BS10 Table 'D')
Напорный патрубок		450 мм (18'' BS10 Table 'D')
Макс. производительность		3357 м³/час
Макс. размер твердых частиц		80 мм
Макс. диаметр рабочего колеса		610 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		6.0 бар
Макс. подпор на входе в насос		5.0 бар
Макс. давление в межтрубном пространстве		9.0 бар
Макс. эксплуатационная скорость		1100 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Чугун BS EN 1561 — 1997
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Двойное механическое уплотнение; внутреннее карбид вольфрама и карбид вольфрама, наружное карбид вольфрама/карбид

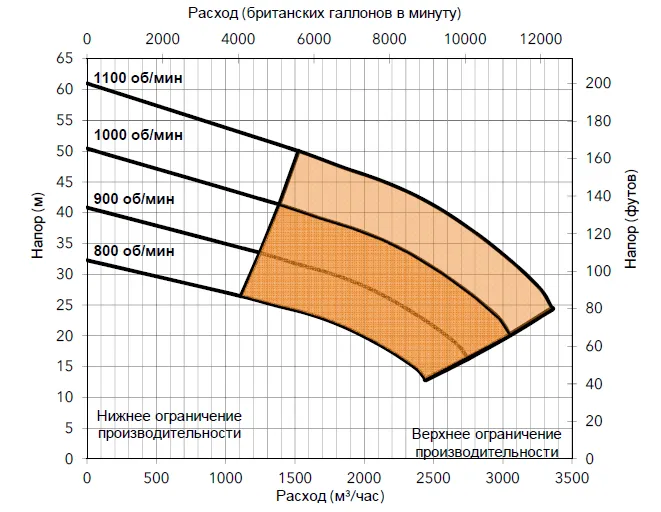

Кривая производительности

Вариант двигателя 2
Артикул — CD500M-01-DBO-001
Caterpillar, C15, 313.0 кВт @ 1800 об/мин
Диаметр рабочего колеса 610 мм
Скорость насоса 1000 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	18	29	31	32	34
	Расход м³/час
3,0	2909	2318	2182	1818	1545
4,6	2818	2191	2045	1636	1455
6,1	2318	2091	2009	1527	1364
7,6	1432	1273	-	-	-

Вместимость топливного бака: общая — 1130 литров, полезная — 915 литров
Расход топлива при 1800 об/мин 78.3 литров/ч
Вес: сухой — 10670 кг, мокрый — 11662 кг
Размеры: 5400 x 2670 x 2500 мм (Д х Ш х В)

CD500M Open Set EMEA-APAC Flyer 95-1020-1000-RUS_12.pdf

PDF 337.7 КбСкачать

CD500M Pump Curve EMEA-APAC Russian 95-1020-1098_8.pdf

PDF 77.8 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 80 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Caterpillar C18, Caterpillar C15, Volvo TAD1643VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		500 мм (20'' BS10 Table 'D')
Напорный патрубок		450 мм (18'' BS10 Table 'D')
Макс. производительность		3357 м³/час
Макс. размер твердых частиц		80 мм
Макс. диаметр рабочего колеса		610 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		6.0 бар
Макс. подпор на входе в насос		5.0 бар
Макс. давление в межтрубном пространстве		9.0 бар
Макс. эксплуатационная скорость		1100 об/мин

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Чугун BS EN 1561 — 1997
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Двойное механическое уплотнение; внутреннее карбид вольфрама и карбид вольфрама, наружное карбид вольфрама/карбид

Кривая производительности

Полная	Напор (м)
высота всасывания (м)	18	29	31	32	34
	Расход м³/час
3,0	2909	2318	2182	1818	1545
4,6	2818	2191	2045	1636	1455
6,1	2318	2091	2009	1527	1364
7,6	1432	1273	-	-	-
