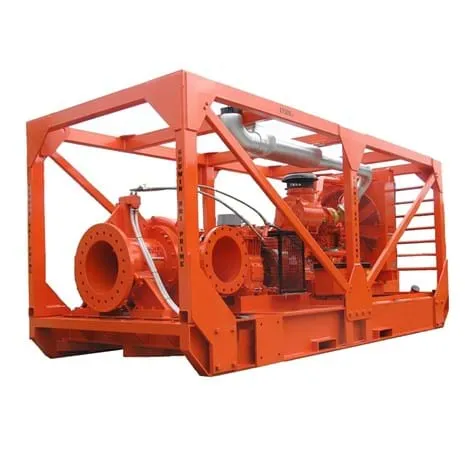

Самовсасывающий насос Godwin Dri-Prime CD400M, ДВИГАТЕЛЬ CATERPILLAR, C9, 205,0 КВТ, 1800 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD400M-01-DBO-002

Цена

По запросу

Заказать

Godwin Dri-Prime CD400M — это чрезвычайно мощный, но
компактный насос с производительностью до 2218 м³/час и напором
до 42 м.
CD400M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD400M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 125 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD400M — проверенный мощный
насос, который идеально подойдет для шахт, карьеров и многих
других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 125 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Caterpillar C9, Perkins 1106D-E66TA (168), Volvo TAD951VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		450 мм (18'' BS10 Table 'D')
Напорный патрубок		400 мм (16'' BS10 Table 'D')
Макс. производительность		2218 м³/час
Макс. размер твердых частиц		125 мм
Макс. диаметр рабочего колеса		500 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		4.4 бар
Макс. подпор на входе в насос		3.0 бар
Макс. давление в межтрубном пространстве		6.5 бар
Макс. эксплуатационная скорость		1200 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Чугун BS EN 1561 — 1997
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Двойное механическое уплотнение; внутреннее SiC и SiC, наружное SiC/C

Кривая производительности

Вариант двигателя 1
Артикул — CD400M-01-DBO-002
Caterpillar, C9, 205.0 кВт @ 1800 об/мин
Диаметр рабочего колеса 500 мм
Скорость насоса 1200 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	4	16	23	27	32
	Расход м³/час
3,0	2218	1860	1560	1260	960
4,6	2112	1788	1380	1080	780
6,1	1980	1620	1320	900	660
7,6	1140	1020	900	780	-

Вместимость топливного бака: общая — 550 литров, полезная — 446 литров
Расход топлива при 1650 об/мин 49.0 литров/ч
Вес: сухой — 7000 кг, мокрый — 7750 кг
Размеры: 5000 x 2205 x 2405 мм (Д х Ш х В)
