Самовсасывающий насос Godwin Dri-Prime CD300M, ДВИГАТЕЛЬ PERKINS, 1106D-E66TA (129), 94,5 КВТ, 1500 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD300M-01-DBO-001

Цена

По запросу

Заказать

Godwin Dri-Prime CD300M — это чрезвычайно мощный, но
компактный насос с производительностью до 1360 м³/час и напором
до 57 м.
CD300M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD300M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 95 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD300M — проверенный мощный
насос, который идеально подойдет для шахт, карьеров и многих
других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 95 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Caterpillar C9, Perkins 1106D-E66TA (129), Volvo TAD950VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		300 мм (12'' BS10 Table 'D')
Напорный патрубок		300 мм (12'' BS10 Table 'D')
Макс. производительность		1360 м³/час
Макс. размер твердых частиц		95 мм
Макс. диаметр рабочего колеса		362 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		6.1 бар
Макс. подпор на входе в насос		4.0 бар
Макс. давление в межтрубном пространстве		9.1 бар
Макс. эксплуатационная скорость		1800 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Высокохромистый чугун HC403:1977
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Двойное механическое уплотнение; внутреннее SiC и SiC, наружное SiC/C

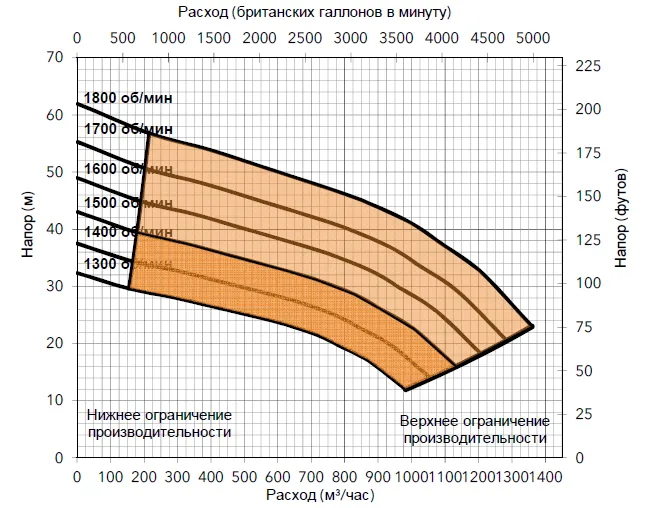

Кривая производительности

Вариант двигателя 2
Артикул — CD300M-01-DBO-002
Perkins, 1106D-E66TA (129), 94.5 кВт @ 1500 об/мин
Диаметр рабочего колеса 362 мм
Скорость насоса 1500 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	12	20	27	29	32
	Расход м³/час
3,0	1150	1000	780	670	490
4,6	1120	950	690	580	399
6,1	1000	900	550	400	200
7,6	800	750	500	400	-

Вместимость топливного бака: общая — 950 литров, полезная — 750 литров
Расход топлива при 1500 об/мин 23.6 литров/ч
Вес: сухой — 4100 кг, мокрый — 4808 кг
Размеры: 4250 x 2205 x 2000 мм (Д х Ш х В)

CD300M Open Set EMEA-APAC Flyer 95-1018-1000-RUS_13.pdf

PDF 211.3 КбСкачать

CD300M Pump Curve EMEA-APAC Russian 95-1018-1098_8.pdf

PDF 81.1 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 95 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели: Caterpillar C9, Perkins 1106D-E66TA (129), Volvo TAD950VE. Другие двигатели доступны опционально.

Технические характеристики

Всасывающий патрубок		300 мм (12'' BS10 Table 'D')
Напорный патрубок		300 мм (12'' BS10 Table 'D')
Макс. производительность		1360 м³/час
Макс. размер твердых частиц		95 мм
Макс. диаметр рабочего колеса		362 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		6.1 бар
Макс. подпор на входе в насос		4.0 бар
Макс. давление в межтрубном пространстве		9.1 бар
Макс. эксплуатационная скорость		1800 об/мин

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Высокохромистый чугун HC403:1977
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Двойное механическое уплотнение; внутреннее SiC и SiC, наружное SiC/C

Кривая производительности

Полная	Напор (м)
высота всасывания (м)	12	20	27	29	32
	Расход м³/час
3,0	1150	1000	780	670	490
4,6	1120	950	690	580	399
6,1	1000	900	550	400	200
7,6	800	750	500	400	-
