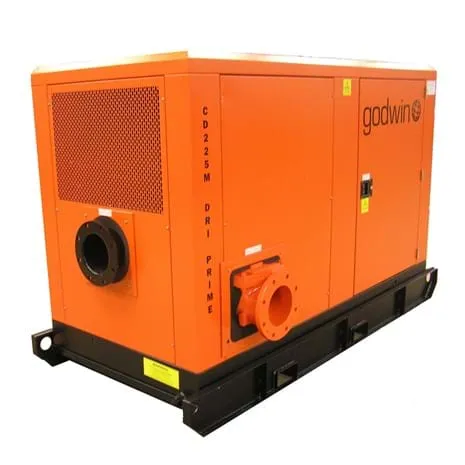

Самовсасывающий насос Godwin Dri-Prime CD225M Hush-Pac, ДВИГАТЕЛЬ PERKINS, 1106D-E66TA (129), 103,5 КВТ, 2200 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD225M-01-DBH-003

Цена

По запросу

Заказать

Godwin Dri-Prime CD225M — это чрезвычайно мощный, но
компактный насос с производительностью до 735 м³/час и напором
до 49 м.
CD225M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD225M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 75 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD225M — проверенный мощный
насос, который идеально подойдет для шахт, карьеров и многих
других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 75 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1106D-E66TA (129), Perkins 1104D-E44TA. Выпускаются также двигатели других вариантов.

Технические характеристики

Всасывающий патрубок		200 мм (8'' BS10 Table 'D')
Напорный патрубок		200 мм (8'' BS10 Table 'D')
Макс. производительность		735 м³/час
Макс. размер твердых частиц		75 мм
Макс. диаметр рабочего колеса		290 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		5.0 бар
Макс. подпор на входе в насос		5.0 бар
Макс. давление в межтрубном пространстве		7.5 бар
Макс. эксплуатационная скорость		2200 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Высокохромистый чугун HC403:1977
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 1
Артикул — CD225M-01-DBH-003
Perkins, 1106D-E66TA (129), 103.5 кВт @ 2200 об/мин
Диаметр рабочего колеса 290 мм
Скорость насоса 2200 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	13	21	31	37	42
	Расход м³/час
3,0	715	660	528	-	-
4,6	660	578	468	385	-
6,1	473	473	473	319	-
7,6	275	275	275	220	88

Вместимость топливного бака: общая — 324 литров, полезная — 262 литров
Расход топлива при 2000 об/мин 26.7 литров/ч
Вес: сухой — 2940 кг, мокрый — 3230 кг
Размеры: 3350 x 1300 x 1887 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость (об/мин)	Расстояние
эксплуатационная скорость (об/мин)	1 м	3 м	7 м
1400	73	67	66
2000	77	71	68
2200	79	78	76

CD225M Hush-Pac EMEA-APAC Flyer 95-1015-1099-RUS_11.pdf

PDF 173.4 КбСкачать

CD225M Pump Curve EMEA-APAC Russian 95-1015-1098_8.pdf

PDF 79.5 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать
