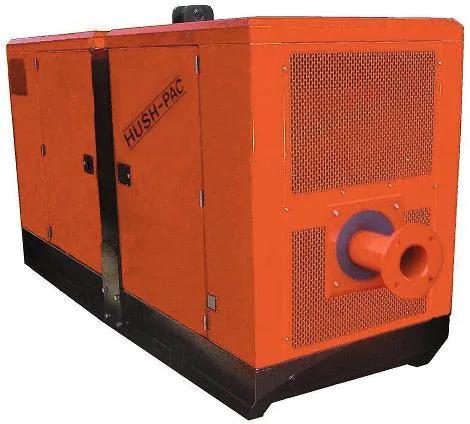

Самовсасывающий насос Godwin Dri-Prime CD160M Hush-Pac, ДВИГАТЕЛЬ PERKINS, 1106D-E66TA (129), 106,7 КВТ, 2000 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD160M-01-DBH-002

Цена

По запросу

Заказать

Godwin Dri-Prime CD160M — это чрезвычайно мощный, но
компактный насос с производительностью до 427 м³/час и напором
до 78 м.
CD160M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD160M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 75 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD160M — проверенный мощный
насос, который идеально подойдет для шахт, карьеров и многих
других целей, где требуется перекачивание больших объемов.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 75 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1106D-E66TA (129), Perkins 1104D-E44TA. Выпускаются также двигатели других вариантов.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'D')
Напорный патрубок		150 мм (6'' BS10 Table 'D')
Макс. производительность		427 м³/час
Макс. размер твердых частиц		75 мм
Макс. диаметр рабочего колеса		356 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		7.9 бар
Макс. подпор на входе в насос		5.0 бар
Макс. давление в межтрубном пространстве		11.9 бар
Макс. эксплуатационная скорость		2000 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника				Чугун BS EN 1561 — 1997
Пластины компенсации износа				Чугун BS EN 1561 — 1997
Вал насоса				Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо				Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана				Чугун BS EN 1561 — 1997
Поверхности механического уплотнения				Карбид кремния – карбид кремния

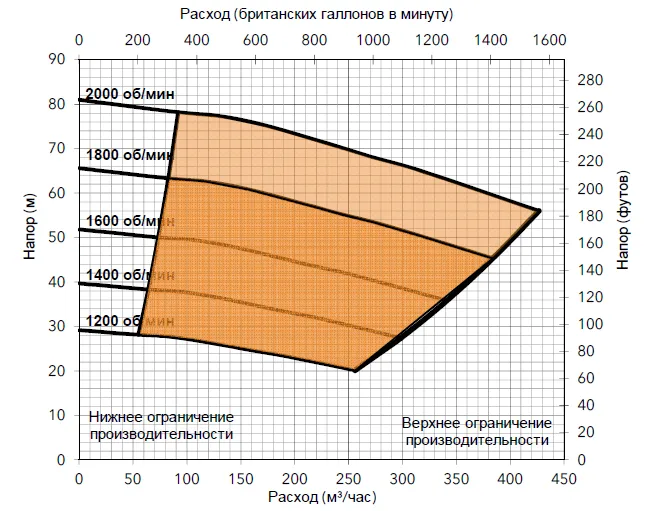

Кривая производительности

Вариант двигателя 1
Артикул — CD160M-01-DBH-002
Perkins, 1106D-E66TA (129), 106.7 кВт @ 2000 об/мин
Диаметр рабочего колеса 356 мм
Скорость насоса 2000 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	44	56	61	67	75
	Расход м³/час
3,0	456	389	333	233	111
4,6	456	367	311	167	83
6,1	456	344	278	139	-
7,6	367	278	244	111	-

Вместимость топливного бака: общая — 324 литров, полезная — 262 литров
Расход топлива при 1800 об/мин 26.4 литров/ч
Вес: сухой — 3167 кг, мокрый — 3455 кг
Размеры: 3350 x 1300 x 1887 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость (об/мин)	Расстояние
	1 м	3 м	7 м
1400	73	67	66
2000	77	71	68

CD160M Hush-Pac EMEA-APAC Flyer 95-1012-1099-RUS_11.pdf

PDF 178 КбСкачать

CD160M Pump Curve EMEA-APAC Russian 95-1012-1098_8.pdf

PDF 78.9 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 75 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1106D-E66TA (129), Perkins 1104D-E44TA. Выпускаются также двигатели других вариантов.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'D')
Напорный патрубок		150 мм (6'' BS10 Table 'D')
Макс. производительность		427 м³/час
Макс. размер твердых частиц		75 мм
Макс. диаметр рабочего колеса		356 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		7.9 бар
Макс. подпор на входе в насос		5.0 бар
Макс. давление в межтрубном пространстве		11.9 бар
Макс. эксплуатационная скорость		2000 об/мин

Кожух насоса и крышка маслозаборника				Чугун BS EN 1561 — 1997
Пластины компенсации износа				Чугун BS EN 1561 — 1997
Вал насоса				Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо				Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана				Чугун BS EN 1561 — 1997
Поверхности механического уплотнения				Карбид кремния – карбид кремния

Кривая производительности

Полная	Напор (м)
высота всасывания (м)	44	56	61	67	75
	Расход м³/час
3,0	456	389	333	233	111
4,6	456	367	311	167	83
6,1	456	344	278	139	-
7,6	367	278	244	111	-

эксплуатационная скорость (об/мин)	Расстояние
	1 м	3 м	7 м
1400	73	67	66
2000	77	71	68
