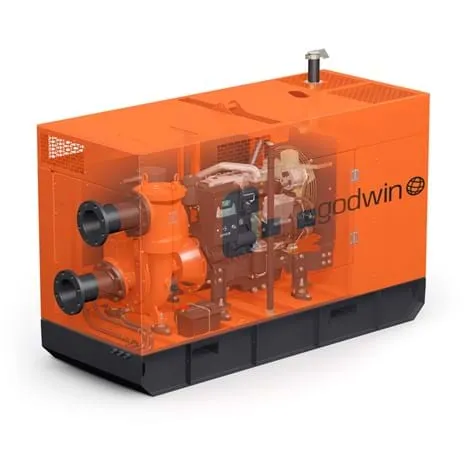

Самовсасывающий насос Godwin Dri-Prime CD150M Hush-Pac, ДВИГАТЕЛЬ PERKINS, 404D-22, 18,7 КВТ, 1500 ОБ/МИН

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD150M-01-DBH-001

Цена

По запросу

Заказать

Godwin Dri-Prime CD150M — это чрезвычайно мощный, но
компактный насос с производительностью до 520 м³/час и напором
до 47 м.
CD150M оснащен уникальной конструкцией торцевых механических
уплотнений Godwin, расположенных в масляной ванне. Это
обеспечивает возможность работы насоса без воды (''сухой ход'') в
течении длительного времени, при автоматической и повторной
заливке насоса. Насос CD150M может работать в самых сложных
условиях, перекачивая жидкость с твердыми частицами диаметром
до 75 мм. Все это делает его чрезвычайно эффективным и
подходящим для перекачивания, как чистой воды, так и воды,
содержащей твердые включения. CD150M — уже зарекомендовал
себя как надежный и эффективный насос, ставший выбором многих
муниципальных и промышленных предприятий, а также подрядчиков
природоохранных организаций.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 75 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Насос изготовлен из чугуна (опционально возможно исполнение из нержавеющей стали) с рабочим колесом из литой стали.
Возможно оснащение шумопоглощающим кожухом, а также поставка без двигателя.
Серийно выпускаемые двигатели; Perkins 1104D-44TA, Perkins 404D-22. Выпускаются также двигатели других вариантов.

Технические характеристики

Всасывающий патрубок		150 мм (6'' BS10 Table 'D')
Напорный патрубок		150 мм (6'' BS10 Table 'D')
Макс. производительность		520 м³/час
Макс. размер твердых частиц		75 мм
Макс. диаметр рабочего колеса		280 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		4.8 бар
Макс. подпор на входе в насос		4.0 бар
Макс. давление в межтрубном пространстве		7.1 бар
Макс. эксплуатационная скорость		2200 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Чугун BS EN 1561 — 1997
Пластины компенсации износа		Чугун BS EN 1561 — 1997
Вал насоса		Углеродистая сталь BS 970 — 1991 817M40T
Рабочее колесо		Литая сталь BS3100 A5, твердость до 200 по методу Бринелля
Корпус обратного клапана		Чугун BS EN 1561 — 1997
Поверхности механического уплотнения		Карбид кремния – карбид кремния

Кривая производительности

Вариант двигателя 2
Артикул — CD150M-01-DBH-001
Perkins, 404D-22, 18.7 кВт @ 1500 об/мин
Диаметр рабочего колеса 260 мм
Скорость насоса 1500 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	2	4	6	8	13
	Расход м³/час
3,0	313	306	299	272	195
4,6	296	279	261	226	167
6,1	209	209	209	192	122
7,6	181	174	160	139	70

Вместимость топливного бака: общая — 180 литров, полезная — 162 литров
Расход топлива при 1800 об/мин 5.7 литров/ч
Вес: сухой — 1250 кг, мокрый — 1403 кг
Размеры: 2190 x 1050 x 1500 мм (Д х Ш х В)

Среднее значение звукового давления (дБА)

эксплуатационная скорость (об/мин)	Расстояние
	1 м	3 м	7 м
1200	71	66	63

CD150M Hush-Pac EMEA-APAC Flyer 95-1011-1099-RUS_12.pdf

PDF 176.5 КбСкачать

CD150M Pump Curve EMEA-APAC Russian 95-1011-1098_7.pdf

PDF 80.4 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать
