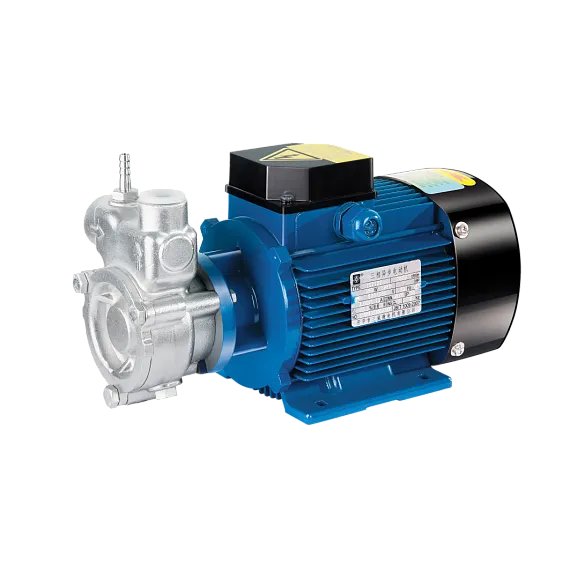

Самовсасывающие насосы-флотаторы из нержавеющей стали QY(B)/QYL(B)

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Применение

Оборудование для очистки газовой суспензии; оборудование для озонирования воды; оборудование для производства воды, обогащенной тяжелым кислородом, и биохимической очистки
Подача тепло или хладоносителей для устройств регулирования температур;
Системы фильтрации; откачивание с подземных резервуаров и подача под высоким давлением легколетучих жидкостей (газолин, бензин, различные растворители и т.д);
Аэрозольная обработка воды, пищевых продуктов, химических растворов, отходов;
Отбор проб из реки или резервуара, перекачка пенящейся жидкости, перекачка жидкости по длинному и горизонтальному трубопроводу, где могут возникнуть газовые карманы.

Условия эксплуатации

QY и QYL предназначены для перекачивания чистых жидкостей с маленькой вязкостью или жидкостей, содержащих небольшие включения. Также такие насосы подходят для перекачивания взрывоопасных легковоспламеняющихся жидких сред.
Температура жидкости: от -15°С до 120°С.
Максимальная температура окружающей среды: +40°С
Газожидкостное соотношения 1:9 (расход газа 8-10% от расхода жидкости).
Всасывающий патрубок: горизонтальный, патрубок нагнетания: вертикальный.

Описание
Документы

Условное обозначение

Условия эксплуатации

QY и QYL предназначены для перекачивания чистых жидкостей с маленькой вязкостью или жидкостей, содержащих небольшие включения. Также такие насосы подходят для перекачивания взрывоопасных легковоспламеняющихся жидких сред.
Температура жидкости: от -15°С до 120°С.
Максимальная температура окружающей среды: +40°С
Газожидкостное соотношения 1:9 (расход газа 8-10% от расхода жидкости).
Всасывающий патрубок: горизонтальный, патрубок нагнетания: вертикальный.

Применение

Оборудование для очистки газовой суспензии; оборудование для озонирования воды; оборудование для производства воды, обогащенной тяжелым кислородом, и биохимической очистки
Подача тепло или хладоносителей для устройств регулирования температур;
Системы фильтрации; откачивание с подземных резервуаров и подача под высоким давлением легколетучих жидкостей (газолин, бензин, различные растворители и т.д);
Аэрозольная обработка воды, пищевых продуктов, химических растворов, отходов;
Отбор проб из реки или резервуара, перекачка пенящейся жидкости, перекачка жидкости по длинному и горизонтальному трубопроводу, где могут возникнуть газовые карманы.

Особенности

Насосы QY/QYL могут всасывать воду и газ одновременно, смешивая их и нагнетая полученную смесь в систему. В процессе смешивания образуются ультрамаленькие воздушные пузыри 20-30 мкм.
QY/QYL имеют стабильные рабочие характеристики, высокую эффективность и низкий уровень шума, но главным достоинством является возможность создавать качественные газожидкостные смеси.
При использовании в системах подготовки и перекачки газожидкостных смесей и суспензий насосы данной серии позволяют существенно уменьшить затраты на оборудование. Воздушные компрессоры, различные смесители, воздушные резервуары под высоким давлением - могут не использоваться.
При использовании насосов в системах озонирования воды, можно значительно сократить расходы на оборудование (не требуются смесители и окислительные колонны).
Насосы обладают простой и надежной конструкцией, которая также обеспечивает доступность ремонта и технического обслуживания.

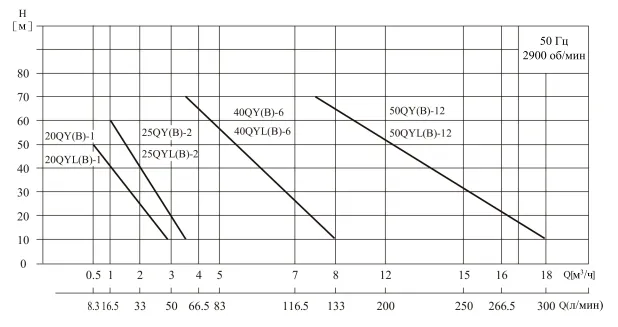

Графические характеристики

Таблица характеристик

Модель	Электродвигатель			H(м)	10	20	30	40	50	60	70
Модель	(кВт)	(л.с.)	PH	H(м)	10	20	30	40	50	60	70
20QY-1	0.55	0.75	1PH 3PH	Q(м3/ч)	2.8	2.2	1.6	1	0.4
20QYB-1	0.55	0.75	3PH		2.8	2.2	1.6	1	0.4
25QY-2	1.1	1.5	1PH 3PH		3.5	2.8	2.5	2	1.6	1
25QYB-2	1.1	1.5	3PH		3.5	2.8	2.5	2	1.6	1
40QY-6	3	4	3PH		8	7.5	6.5	6	5.5	4.5	3.5
40QYB-6	4	5.5	3PH		8	7.5	6.5	6	5.5	4.5	3.5
50QY-12	5.5	7.5	3PH		18	16	15	14	12	10	7.5
40QYB-6	4	5.5	3PH		18	16	15	14	12	10	7.5
20QYL-1	0.55	0.75	1PH 3PH	Q(м3/ч)	2.8	2.2	1.6	1	0.4
20QYLB-1	0.55	0.75	3PH		2.8	2.2	1.6	1	0.4
25QYL-2	1.1	1.5	1PH 3PH		3.5	2.8	2.5	2	1.6	1
25QYLB-2	1.1	1.5	3PH		3.5	2.8	2.5	2	1.6	1
40QYL-6	4	5.5	3PH		8	7.5	6.5	6	5.5	4.5	3.5
40QYLB-6	4	5.5	3PH		8	7.5	6.5	6	5.5	4.5	3.5
50QYL-12	7.5	10	3PH		18	16	15	14	12	10	7.5
50QYLB-12	7.5	10	3PH		18	16	15	14	12	10	7.5

Каталог Самовсасывающие насосы QY QYL

PDF 2.6 MбСкачать

Розничный прайс CNP Aikon

PDF 3.1 MбСкачать

Условное обозначение

Условия эксплуатации

QY и QYL предназначены для перекачивания чистых жидкостей с маленькой вязкостью или жидкостей, содержащих небольшие включения. Также такие насосы подходят для перекачивания взрывоопасных легковоспламеняющихся жидких сред.
Температура жидкости: от -15°С до 120°С.
Максимальная температура окружающей среды: +40°С
Газожидкостное соотношения 1:9 (расход газа 8-10% от расхода жидкости).
Всасывающий патрубок: горизонтальный, патрубок нагнетания: вертикальный.

Применение

Оборудование для очистки газовой суспензии; оборудование для озонирования воды; оборудование для производства воды, обогащенной тяжелым кислородом, и биохимической очистки
Подача тепло или хладоносителей для устройств регулирования температур;
Системы фильтрации; откачивание с подземных резервуаров и подача под высоким давлением легколетучих жидкостей (газолин, бензин, различные растворители и т.д);
Аэрозольная обработка воды, пищевых продуктов, химических растворов, отходов;
Отбор проб из реки или резервуара, перекачка пенящейся жидкости, перекачка жидкости по длинному и горизонтальному трубопроводу, где могут возникнуть газовые карманы.

Особенности

Насосы QY/QYL могут всасывать воду и газ одновременно, смешивая их и нагнетая полученную смесь в систему. В процессе смешивания образуются ультрамаленькие воздушные пузыри 20-30 мкм.
QY/QYL имеют стабильные рабочие характеристики, высокую эффективность и низкий уровень шума, но главным достоинством является возможность создавать качественные газожидкостные смеси.
При использовании в системах подготовки и перекачки газожидкостных смесей и суспензий насосы данной серии позволяют существенно уменьшить затраты на оборудование. Воздушные компрессоры, различные смесители, воздушные резервуары под высоким давлением - могут не использоваться.
При использовании насосов в системах озонирования воды, можно значительно сократить расходы на оборудование (не требуются смесители и окислительные колонны).
Насосы обладают простой и надежной конструкцией, которая также обеспечивает доступность ремонта и технического обслуживания.

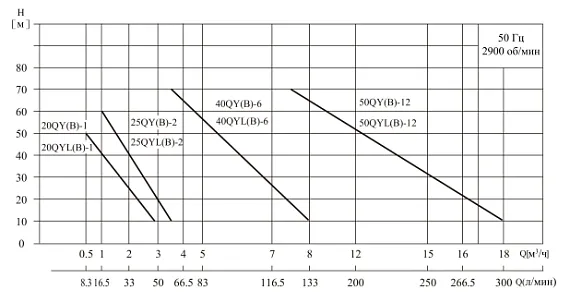

Графические характеристики

Таблица характеристик

Модель	Электродвигатель			H(м)	10	20	30	40	50	60	70
Модель	(кВт)	(л.с.)	PH	H(м)	10	20	30	40	50	60	70
20QY-1	0.55	0.75	1PH 3PH	Q(м3/ч)	2.8	2.2	1.6	1	0.4
20QYB-1	0.55	0.75	3PH		2.8	2.2	1.6	1	0.4
25QY-2	1.1	1.5	1PH 3PH		3.5	2.8	2.5	2	1.6	1
25QYB-2	1.1	1.5	3PH		3.5	2.8	2.5	2	1.6	1
40QY-6	3	4	3PH		8	7.5	6.5	6	5.5	4.5	3.5
40QYB-6	4	5.5	3PH		8	7.5	6.5	6	5.5	4.5	3.5
50QY-12	5.5	7.5	3PH		18	16	15	14	12	10	7.5
40QYB-6	4	5.5	3PH		18	16	15	14	12	10	7.5
20QYL-1	0.55	0.75	1PH 3PH	Q(м3/ч)	2.8	2.2	1.6	1	0.4
20QYLB-1	0.55	0.75	3PH		2.8	2.2	1.6	1	0.4
25QYL-2	1.1	1.5	1PH 3PH		3.5	2.8	2.5	2	1.6	1
25QYLB-2	1.1	1.5	3PH		3.5	2.8	2.5	2	1.6	1
40QYL-6	4	5.5	3PH		8	7.5	6.5	6	5.5	4.5	3.5
40QYLB-6	4	5.5	3PH		8	7.5	6.5	6	5.5	4.5	3.5
50QYL-12	7.5	10	3PH		18	16	15	14	12	10	7.5
50QYLB-12	7.5	10	3PH		18	16	15	14	12	10	7.5
