1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.
Графические характеристики
Технические характеристики
Модель
RPM
Q
H
Электродвигатель
Диаметр входного и выходного патрубков
Максимальный диаметр прохода твердых тел (мм)
Максимальная глубина/высота всасывания (м)
(м3/ч)
(л/c)
(m)
kW
HP
SP-2
1150
15
4.2
4.0
1.1
1.5
50 (2')
38
5.0
450*
20
5.6
6.5
1.5
2
6.5
1750
25
6.9
9.5
6
4
6.5
2050
28
7.8
13.5
4
5.5
6.5
2350
32
8.9
18.0
7.5
10
6.5
2650
35
9.7
23.0
7.5
10
6.5
2900*
40
11.1
27.0
9.2
12.5
6.5
Рабочие параметры
Модель
RPM
Q (м3/ч)
10
12.5
15
17.5
20
25
30
35
40
45
SP-2
1150
H(m)
5.1
4.7
4.0
3.8
3.5
1450*
8.4
8.1
7.6
7.3
6.5
5.8
1750
12.6
12.2
11.8
11.3
10.8
9.5
8.5
2050
17.9
17.2
16.7
16.1
15.5
14.5
13.2
11.6
2350
23.2
22.5
21.8
21.2
19.9
18.6
17.2
15.3
2650
30.1
29.2
28.4
27.6
26.2
24.8
23.0
21.6
19.4
2900*
35.6
34.5
33.7
32.1
30.4
29.0
27.0
25.3
Примечание:
1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.

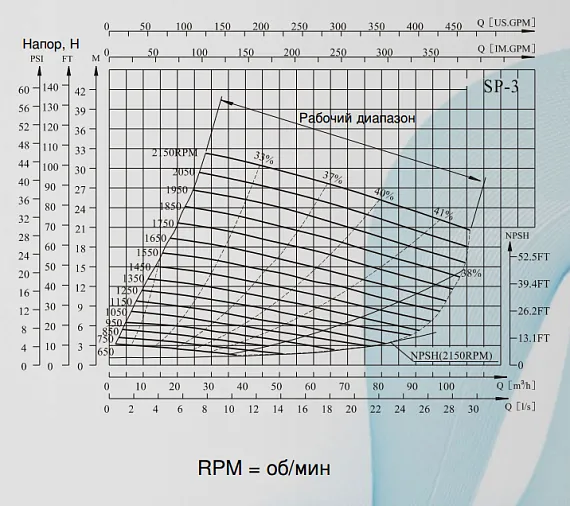

Графические характеристики
Технические характеристики
Модель
RPM
Q
H
Электродвигатель
Диаметр входного и выходного патрубков
Максимальный диаметр прохода твердых тел (мм)
Максимальная глубина/высота всасывания (м)
(м3/ч)
(л/c)
(m)
kW
HP
SP-3
650
25
6.9
2
0.75
1
80 (3')
63
1.5
750*
30
8.3
3
1.5
2
1.8
850
32.5
9.0
4
1.5
2
2.4
950*
40
11.1
4.5
1.5
2
3.0
1050
42.5
11.8
5.5
3
4
4.0
1150
45
12.5
7
4
5.5
4.9
1250
50
13.9
8
4
5.5
5.5
1350
52.5
14.6
10
5.5
7.5
5.8
1450*
55
15.3
11.5
5.5
7.5
6.4
1550
60
16.7
12.5
7.5
10
6.4
1650
65
18.1
14.5
11
15
6.7
1750
70
19.4
16
11
15
6.7
1850
72.5
20.1
18
15
20
7.6
1950
75
20.8
20
15
20
7.6
2050
80
22.2
22.5
18.5
25
7.6
2150
85
23.6
24.5
18.5
25
7.6
Рабочие параметры
Модель
RPM
Q (м3/ч)
10
20
30
40
50
60
70
80
90
100
SP-2
650
H(m)
2.9
2.5
2.0
750*
3.9
3.5
3.0
2.3
850
5.2
4.7
3.9
3.4
950*
6.4
6.0
5.2
4.5
3.8
1050
7.9
7.4
6.7
5.9
5.0
4.3
1150
9.7
9.0
8.3
7.4
6.5
5.6
1250
11.3
10.7
10.0
9.1
8.0
7.1
6.2
1350
12.6
11.9
11.0
10.0
9.0
7.7
1450*
14.7
14.0
12.9
12.0
10.8
9.6
8.3
1550
16.8
16.1
15.1
14.0
12.5
11.7
10.4
9.1
1650
19.3
18.5
17.4
16.2
15.0
13.6
12.3
11.1
1750
20.9
19.7
18.7
17.5
16.0
14.5
13.2
11.8
1850
23.5
22.5
21.2
20.0
18.4
16.9
15.3
14.0
1950
26.2
25.3
24.1
22.7
21.0
19.6
17.9
16.4
2050
29.0
28.0
26.8
25.3
24.0
22.5
20.5
18.9
2150
32.1
31.0
29.7
28.2
26.8
25.1
23.4
21.7
Графические характеристики
Технические характеристики
Модель
RPM
Q
H
Электродвигатель
Диаметр входного и выходного патрубков
Максимальный диаметр прохода твердых тел (мм)
Максимальная глубина/высота всасывания (м)
(м3/ч)
(л/c)
(m)
kW
HP
SP-4
650
40
11.1
3
1.5
2
100 (4')
76
1.5
750*
45
12.5
4
1.5
2
2.4
850
53
14.7
5
2.2
3
4.9
950*
60
16.7
6
3
4
5.8
1050
65
18.1
7.5
5.5
7.5
6.7
1150
72
20.0
9
5.5
7.5
7.3
1250
80
22.2
10.5
7.5
10
7.6
1350
85
23.6
12.5
11
15
7.6
1450*
100
27.8
13.5
11
15
7.6
1550
110
30.6
15.5
15
20
7.6
1650
115
31.9
18
18.5
25
7.6
1750
120
33.3
20
22
30
7.6
1850
130
36.1
22.5
30
40
7.6
1950
135
37.5
25
30
40
7.6
Рабочие параметры
Модель
RPM
Q (м3/ч)
20
32
48
64
80
96
112
128
144
160
SP-4
650
H(m)
3.8
3.3
2.6
750*
4.5
3.7
3.0
850
6.0
5.3
4.5
3.5
950*
7.5
6.5
5.7
5.0
1050
9.7
8.7
7.8
6.8
5.9
1150
11.9
10.8
9.9
8.8
7.6
1250
14.2
13.2
12.0
10.8
9.5
8.4
1350
16.7
15.7
14.3
13.1
11.8
10.5
1450*
18.0
16.5
15.5
14.0
12.5
11.5
1550
20.9
19.8
18.3
16.9
15.4
13.8
12.6
1650
24.3
22.9
21.1
19.8
18.1
16.3
15.0
1750
27.6
26.2
24.4
22.9
21.3
19.3
17.5
16.2
1850
31.0
29.8
27.7
26.1
24.4
22.5
20.5
18.7
1950
34.5
33.4
31.5
29.4
27.7
25.7
23.5
21.7
Примечание:
1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.
Графические характеристики
Технические характеристики
Модель
RPM
Q
H
Электродвигатель
Диаметр входного и выходного патрубков
Максимальный диаметр прохода твердых тел (мм)
Максимальная глубина/высота всасывания (м)
(м3/ч)
(л/c)
(m)
kW
HP
SP-6
650
100
27.8
3.5
3
4
150 (6')
76
2.4
750*
125
34.7
4.5
4
5.5
2.7
850
150
41.7
5.5
7.5
10
3.6
950*
160
44.4
7.5
7.5
10
4.2
1050
180
50.0
9.0
11
15
5.5
1150
200
55.6
10.0
15
20
6.4
1250
220
61.1
12.5
22
30
6.4
1350
230
63.9
15.0
30
40
6.7
1450*
250
69.4
17.0
30
40
7.0
1550
280
77.8
18.0
37
50
7.6
Рабочие параметры
Модель
RPM
Q (м3/ч)
50
80
120
150
180
210
240
270
300
SP-6
650
H(m)
5.0
4.2
3.1
750*
6.0
4.7
3.6
850
8.0
7.0
5.5
950*
11.0
9.5
7.5
6.8
1050
13.0
11.0
10.0
9.0
7.5
1150
16.0
14.0
12.8
11.2
10.0
8.0
1250
17.0
15.5
14.0
12.7
10.5
1350
20.5
19.0
17.5
15.5
14.0
12.0
1450*
24.0
22.0
21.0
19.0
17.0
15.0
13.0
1550
28.0
26.0
24.5
22.7
20.5
18.5
16.5
Примечание:
1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.
Графические характеристики
Технические характеристики
Модель
RPM
Q
H
Электродвигатель
Диаметр входного и выходного патрубков
Максимальный диаметр прохода твердых тел (мм)
Максимальная глубина/высота всасывания (м)
(м3/ч)
(л/c)
(m)
kW
HP
SP-8
650
200
55.6
6
7.5
10
200 (8')
76
2.7
750*
230
63.9
8
11
15
3.7
850
260
72.2
10
15
20
4.6
950*
300
83.3
12
22
30
5.2
1050
320
88.9
15
30
41
6.1
1150
350
97.2
18
37
50
6.4
1250
400
111.1
20
55
75
6.7
1350
450
125.0
23
75
102
7
1450*
500
138.9
26
75
102
7
Рабочие параметры
Модель
RPM
Q (м3/ч)
100
150
200
250
300
350
400
450
500
580
SP-8
650
H(m)
7.0
6.5
6.0
5.0
750*
8.8
8.5
7.5
6.5
850
11.5
11.0
10.0
9.0
8.0
950*
15.0
14.0
13.0
12.0
11.0
1050
18.5
17.5
16.5
15.5
14.0
13.0
1150
21.5
20.3
19.0
18.0
16.5
15.5
1250
25.5
24.5
23.0
22.0
20.0
19.0
18.0
1350
30.5
29.0
27.8
26.0
25.0
23.0
22.0
1450*
35.5
34.0
32.0
31.0
30.0
28.0
26.0
23.0
Примечание:
1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.
Незасоряемый самовсасывающий канализационный насос SP - это новейшая разработка, которая подходит для проектов по очистке городских и промышленных сточных вод, а также для ступеней обработки и системы очистки различных сточных вод. Насос SP занимает лидирующие позиции среди самовсасывающих канализационных насосов. Агрегат электронасосный на базе насоса SP - это идеальное решение для перекачки сточных вод:
стабильная работа, надежная работа.
высокая скорость всасывания.
большая глубина/высота всасывания.
удобная конструкция насоса для обслуживания и устранения неполадок. Ежедневное обслуживание выполняется быстро, без применения специальных инструментов, экономя время и трудозатраты.
полуоткрытая конструкция рабочего колеса обеспечивает хорошую пропускную способность без засорения. Диаметр максимального прохода твердых тел для SP-6 составляет 76 мм.
простота и удобство в эксплуатации: насос может монтироваться рядом с выгребной ямой, при этом только всасывающая труба остается в жидкости. (Насос должен быть заполнен водой перед первым пуском).
Условия работы
Температура перекачиваемой жидкости: 0...+40°С, средняя плотность≤1,2х103кг/м3, рН5-9;
Объемное содержание взвешенных частиц в перекачиваемой среде≤2%;
Max рабочее давление: см. графические характеристики
Max глубина/высота всасывания: см. графические характеристики.
Область применения
Невоспламеняющиеся и невзрывоопасные жидкости;
Дождевые и сточные воды;
Городские и строительные дренажные системы, станции очистки воздушной системы;
Промышленные сточные воды легкой промышленности, бумажных фабрик, текстильной, пищевой и химической промышленности, электроэнергетики, шахт и т.д.;
Очистка коммунальных сточных вод;
Системы очистки канализационных и сточных вод;
Кожевенная промышленность, скотобойные и рыбное хозяйства;
Винное и сахарное производства;
Сильно загрязненные, но химически не активные сточные воды.
Маркировка
Рекомендации по установке (монтажу)
Всасывающая труба может быть мягкой или жесткой трубой, материал труб должен быть подходящим для перекачиваемой жидкости. Мягкая труба должна быть достаточно твердой, чтобы предотвратить ее отслоение.
Всасывающая труба должна быть короткой и прямой, желательно использовать как можно меньше соединений, переходов и арматуры. Радиус соединений и переходов должен быть больше, чем у трубы.
Расстояние между погружной всасывающей трубой в отстойнике и стенке отстойника должно быть в 1,5 раза больше радиуса трубы. Всасывающий трубопровод не должен устанавливаться в отстойнике вблизи водоворота. Если есть, должна быть одна перегородка между всасывающей трубой и водой. Расстояние должно быть в 1,5 раза больше радиуса трубы.
Если в отстойнике имеется два всасывания, расстояние в трубе должно быть в три раза больше, чем радиус трубы.
Глубина погружения всасывающей трубы:
Глубина погружения всасывающей трубы связана с расходом в ней. См. рисунок.
Чтобы уменьшить глубину погружения, можно увеличить радиус трубы или уменьшить расход. Рекомендуемое значение увеличения радиуса трубы - в 1,3...1,5 раза.
При погружении всасывающей трубы возникает входное давление. Значение этого давления не должно превышать 50% от максимального рабочего давления.
Рис. Рекомендуемая глубина погружения всасывающей трубы в зависимости от номинального расхода
Незасоряемый самовсасывающий канализационный насос SP - это новейшая разработка, которая подходит для проектов по очистке городских и промышленных сточных вод, а также для ступеней обработки и системы очистки различных сточных вод. Насос SP занимает лидирующие позиции среди самовсасывающих канализационных насосов. Агрегат электронасосный на базе насоса SP - это идеальное решение для перекачки сточных вод:
стабильная работа, надежная работа.
высокая скорость всасывания.
большая глубина/высота всасывания.
удобная конструкция насоса для обслуживания и устранения неполадок. Ежедневное обслуживание выполняется быстро, без применения специальных инструментов, экономя время и трудозатраты.
полуоткрытая конструкция рабочего колеса обеспечивает хорошую пропускную способность без засорения. Диаметр максимального прохода твердых тел для SP-6 составляет 76 мм.
простота и удобство в эксплуатации: насос может монтироваться рядом с выгребной ямой, при этом только всасывающая труба остается в жидкости. (Насос должен быть заполнен водой перед первым пуском).
Условия работы
Температура перекачиваемой жидкости: 0...+40°С, средняя плотность≤1,2х103кг/м3, рН5-9;
Объемное содержание взвешенных частиц в перекачиваемой среде≤2%;
Max рабочее давление: см. графические характеристики
Max глубина/высота всасывания: см. графические характеристики.
Область применения
Невоспламеняющиеся и невзрывоопасные жидкости;
Дождевые и сточные воды;
Городские и строительные дренажные системы, станции очистки воздушной системы;
Промышленные сточные воды легкой промышленности, бумажных фабрик, текстильной, пищевой и химической промышленности, электроэнергетики, шахт и т.д.;
Очистка коммунальных сточных вод;
Системы очистки канализационных и сточных вод;
Кожевенная промышленность, скотобойные и рыбное хозяйства;
Винное и сахарное производства;
Сильно загрязненные, но химически не активные сточные воды.
Маркировка
Рекомендации по установке (монтажу)
Всасывающая труба может быть мягкой или жесткой трубой, материал труб должен быть подходящим для перекачиваемой жидкости. Мягкая труба должна быть достаточно твердой, чтобы предотвратить ее отслоение.
Всасывающая труба должна быть короткой и прямой, желательно использовать как можно меньше соединений, переходов и арматуры. Радиус соединений и переходов должен быть больше, чем у трубы.
Расстояние между погружной всасывающей трубой в отстойнике и стенке отстойника должно быть в 1,5 раза больше радиуса трубы. Всасывающий трубопровод не должен устанавливаться в отстойнике вблизи водоворота. Если есть, должна быть одна перегородка между всасывающей трубой и водой. Расстояние должно быть в 1,5 раза больше радиуса трубы.
Если в отстойнике имеется два всасывания, расстояние в трубе должно быть в три раза больше, чем радиус трубы.
Глубина погружения всасывающей трубы:
Глубина погружения всасывающей трубы связана с расходом в ней. См. рисунок.
Чтобы уменьшить глубину погружения, можно увеличить радиус трубы или уменьшить расход. Рекомендуемое значение увеличения радиуса трубы - в 1,3...1,5 раза.
При погружении всасывающей трубы возникает входное давление. Значение этого давления не должно превышать 50% от максимального рабочего давления.
Рис. Рекомендуемая глубина погружения всасывающей трубы в зависимости от номинального расхода
