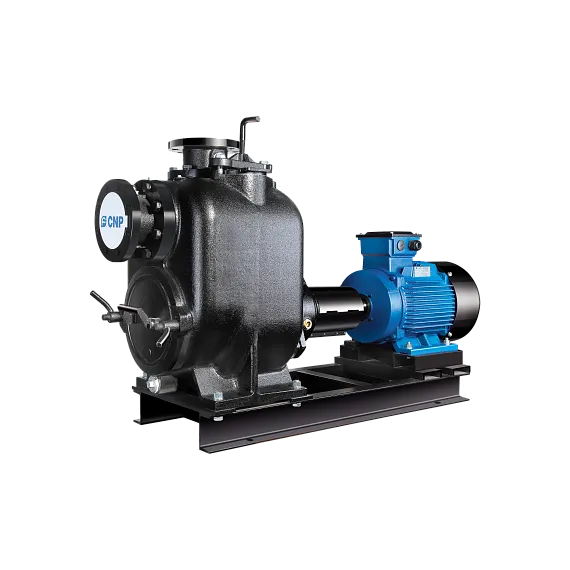

Незасоряемый самовсасывающий канализационный насос SP

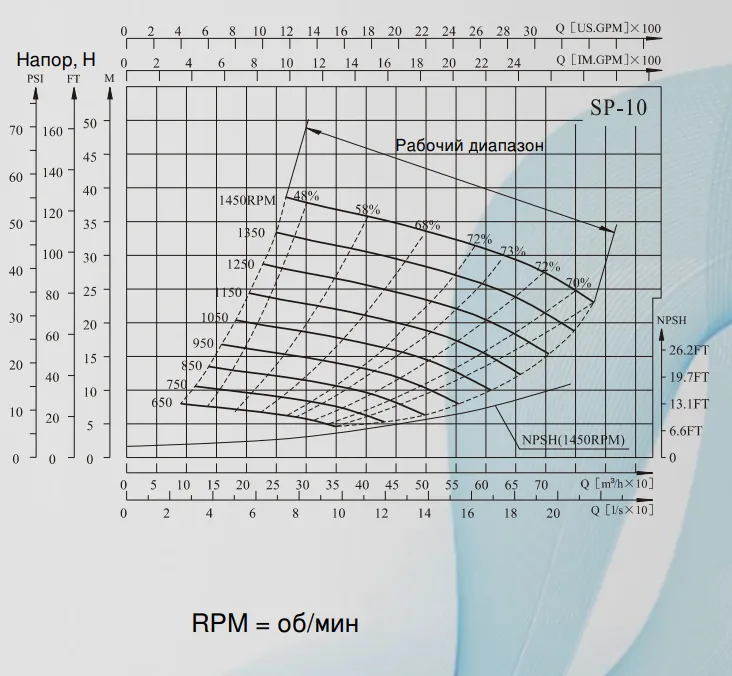

Графические характеристики
Технические характеристики
Модель | RPM | Q | H | Электродвигатель | Диаметр входного и выходного патрубков | Максимальный диаметр прохода твердых тел (мм) | Максимальная глубина/высота всасывания (м) | ||
---|---|---|---|---|---|---|---|---|---|
(м3/ч) | (л/c) | (m) | kW | HP | |||||
SP-10 | 650 | 250 | 69 | 6.5 | 11 | 15 | 250 (10') | 76 | 2.1 |
750* | 300 | 83 | 8.5 | 15 | 20 | 3.4 | |||
850 | 350 | 97 | 11 | 22 | 30 | 4.3 | |||
950* | 400 | 111 | 13 | 30 | 41 | 5.2 | |||
1050 | 450 | 125 | 16 | 45 | 61 | 5.5 | |||
1150 | 500 | 139 | 19 | 55 | 75 | 5.5 | |||
1250 | 525 | 146 | 23 | 75 | 102 | 5.8 | |||
1350 | 550 | 153 | 27 | 90 | 122 | 6.7 | |||
1450* | 600 | 167 | 31 | 90 | 122 | 6.7 |
Рабочие параметры
Модель | RPM | Q (м3/ч) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 580 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SP-10 | 650 | H(m) | 7.0 | 6.5 | 6.0 | 5.0 | ||||||
750* | 8.8 | 8.5 | 7.5 | 6.5 | ||||||||
850 | 11.5 | 11.0 | 10.0 | 9.0 | 8.0 | |||||||
950* | 15.0 | 14.0 | 13.0 | 12.0 | 11.0 | |||||||
1050 | 18.5 | 17.5 | 16.5 | 15.5 | 14.0 | 13.0 | ||||||
1150 | 21.5 | 20.3 | 19.0 | 18.0 | 16.5 | 15.5 | ||||||
1250 | 25.5 | 24.5 | 23.0 | 22.0 | 20.0 | 19.0 | 18.0 | |||||
1350 | 30.5 | 29.0 | 27.8 | 26.0 | 25.0 | 23.0 | 22.0 | |||||
1450* | 35.5 | 34.0 | 32.0 | 31.0 | 30.0 | 28.0 | 26.0 | 23.0 |
Примечание:
- 1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
- 2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
- 3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.

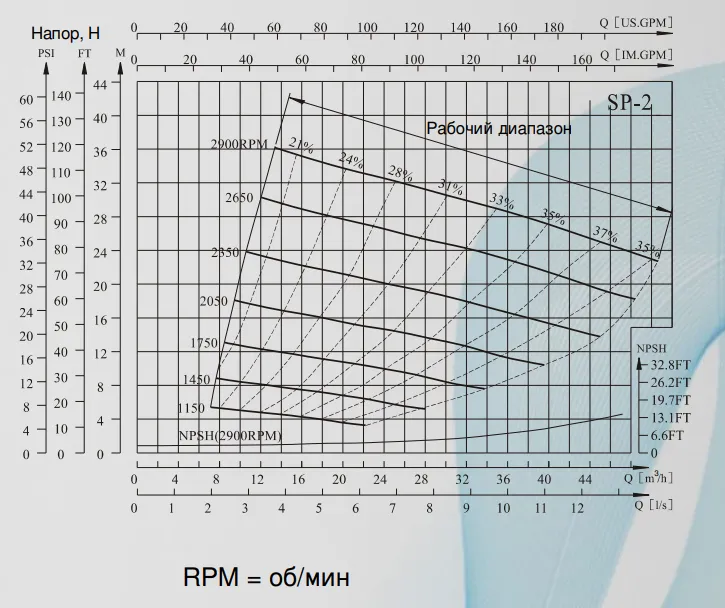

Графические характеристики
Технические характеристики
Модель | RPM | Q | H | Электродвигатель | Диаметр входного и выходного патрубков | Максимальный диаметр прохода твердых тел (мм) | Максимальная глубина/высота всасывания (м) | ||
---|---|---|---|---|---|---|---|---|---|
(м3/ч) | (л/c) | (m) | kW | HP | |||||
SP-2 | 1150 | 15 | 4.2 | 4.0 | 1.1 | 1.5 | 50 (2') | 38 | 5.0 |
450* | 20 | 5.6 | 6.5 | 1.5 | 2 | 6.5 | |||
1750 | 25 | 6.9 | 9.5 | 6 | 4 | 6.5 | |||
2050 | 28 | 7.8 | 13.5 | 4 | 5.5 | 6.5 | |||
2350 | 32 | 8.9 | 18.0 | 7.5 | 10 | 6.5 | |||
2650 | 35 | 9.7 | 23.0 | 7.5 | 10 | 6.5 | |||
2900* | 40 | 11.1 | 27.0 | 9.2 | 12.5 | 6.5 |
Рабочие параметры
Модель | RPM | Q (м3/ч) | 10 | 12.5 | 15 | 17.5 | 20 | 25 | 30 | 35 | 40 | 45 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SP-2 | 1150 | H(m) | 5.1 | 4.7 | 4.0 | 3.8 | 3.5 | |||||
1450* | 8.4 | 8.1 | 7.6 | 7.3 | 6.5 | 5.8 | ||||||
1750 | 12.6 | 12.2 | 11.8 | 11.3 | 10.8 | 9.5 | 8.5 | |||||
2050 | 17.9 | 17.2 | 16.7 | 16.1 | 15.5 | 14.5 | 13.2 | 11.6 | ||||
2350 | 23.2 | 22.5 | 21.8 | 21.2 | 19.9 | 18.6 | 17.2 | 15.3 | ||||
2650 | 30.1 | 29.2 | 28.4 | 27.6 | 26.2 | 24.8 | 23.0 | 21.6 | 19.4 | |||
2900* | 35.6 | 34.5 | 33.7 | 32.1 | 30.4 | 29.0 | 27.0 | 25.3 |
Примечание:
- 1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
- 2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
- 3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.

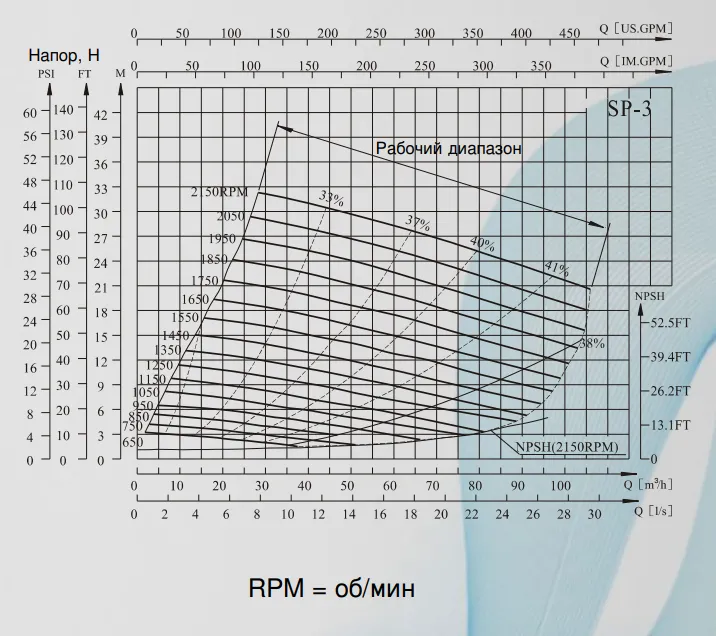

Графические характеристики
Технические характеристики
Модель | RPM | Q | H | Электродвигатель | Диаметр входного и выходного патрубков | Максимальный диаметр прохода твердых тел (мм) | Максимальная глубина/высота всасывания (м) | ||
---|---|---|---|---|---|---|---|---|---|
(м3/ч) | (л/c) | (m) | kW | HP | |||||
SP-3 | 650 | 25 | 6.9 | 2 | 0.75 | 1 | 80 (3') | 63 | 1.5 |
750* | 30 | 8.3 | 3 | 1.5 | 2 | 1.8 | |||
850 | 32.5 | 9.0 | 4 | 1.5 | 2 | 2.4 | |||
950* | 40 | 11.1 | 4.5 | 1.5 | 2 | 3.0 | |||
1050 | 42.5 | 11.8 | 5.5 | 3 | 4 | 4.0 | |||
1150 | 45 | 12.5 | 7 | 4 | 5.5 | 4.9 | |||
1250 | 50 | 13.9 | 8 | 4 | 5.5 | 5.5 | |||
1350 | 52.5 | 14.6 | 10 | 5.5 | 7.5 | 5.8 | |||
1450* | 55 | 15.3 | 11.5 | 5.5 | 7.5 | 6.4 | |||
1550 | 60 | 16.7 | 12.5 | 7.5 | 10 | 6.4 | |||
1650 | 65 | 18.1 | 14.5 | 11 | 15 | 6.7 | |||
1750 | 70 | 19.4 | 16 | 11 | 15 | 6.7 | |||
1850 | 72.5 | 20.1 | 18 | 15 | 20 | 7.6 | |||
1950 | 75 | 20.8 | 20 | 15 | 20 | 7.6 | |||
2050 | 80 | 22.2 | 22.5 | 18.5 | 25 | 7.6 | |||
2150 | 85 | 23.6 | 24.5 | 18.5 | 25 | 7.6 |
Рабочие параметры
Модель | RPM | Q (м3/ч) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SP-2 | 650 | H(m) | 2.9 | 2.5 | 2.0 | |||||||
750* | 3.9 | 3.5 | 3.0 | 2.3 | ||||||||
850 | 5.2 | 4.7 | 3.9 | 3.4 | ||||||||
950* | 6.4 | 6.0 | 5.2 | 4.5 | 3.8 | |||||||
1050 | 7.9 | 7.4 | 6.7 | 5.9 | 5.0 | 4.3 | ||||||
1150 | 9.7 | 9.0 | 8.3 | 7.4 | 6.5 | 5.6 | ||||||
1250 | 11.3 | 10.7 | 10.0 | 9.1 | 8.0 | 7.1 | 6.2 | |||||
1350 | 12.6 | 11.9 | 11.0 | 10.0 | 9.0 | 7.7 | ||||||
1450* | 14.7 | 14.0 | 12.9 | 12.0 | 10.8 | 9.6 | 8.3 | |||||
1550 | 16.8 | 16.1 | 15.1 | 14.0 | 12.5 | 11.7 | 10.4 | 9.1 | ||||
1650 | 19.3 | 18.5 | 17.4 | 16.2 | 15.0 | 13.6 | 12.3 | 11.1 | ||||
1750 | 20.9 | 19.7 | 18.7 | 17.5 | 16.0 | 14.5 | 13.2 | 11.8 | ||||
1850 | 23.5 | 22.5 | 21.2 | 20.0 | 18.4 | 16.9 | 15.3 | 14.0 | ||||
1950 | 26.2 | 25.3 | 24.1 | 22.7 | 21.0 | 19.6 | 17.9 | 16.4 | ||||
2050 | 29.0 | 28.0 | 26.8 | 25.3 | 24.0 | 22.5 | 20.5 | 18.9 | ||||
2150 | 32.1 | 31.0 | 29.7 | 28.2 | 26.8 | 25.1 | 23.4 | 21.7 |

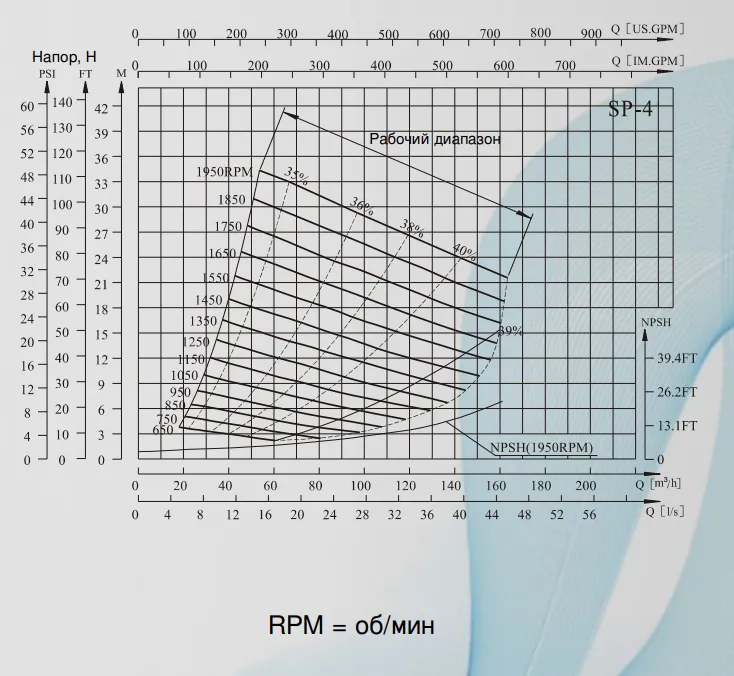

Графические характеристики
Технические характеристики
Модель | RPM | Q | H | Электродвигатель | Диаметр входного и выходного патрубков | Максимальный диаметр прохода твердых тел (мм) | Максимальная глубина/высота всасывания (м) | ||
---|---|---|---|---|---|---|---|---|---|
(м3/ч) | (л/c) | (m) | kW | HP | |||||
SP-4 | 650 | 40 | 11.1 | 3 | 1.5 | 2 | 100 (4') | 76 | 1.5 |
750* | 45 | 12.5 | 4 | 1.5 | 2 | 2.4 | |||
850 | 53 | 14.7 | 5 | 2.2 | 3 | 4.9 | |||
950* | 60 | 16.7 | 6 | 3 | 4 | 5.8 | |||
1050 | 65 | 18.1 | 7.5 | 5.5 | 7.5 | 6.7 | |||
1150 | 72 | 20.0 | 9 | 5.5 | 7.5 | 7.3 | |||
1250 | 80 | 22.2 | 10.5 | 7.5 | 10 | 7.6 | |||
1350 | 85 | 23.6 | 12.5 | 11 | 15 | 7.6 | |||
1450* | 100 | 27.8 | 13.5 | 11 | 15 | 7.6 | |||
1550 | 110 | 30.6 | 15.5 | 15 | 20 | 7.6 | |||
1650 | 115 | 31.9 | 18 | 18.5 | 25 | 7.6 | |||
1750 | 120 | 33.3 | 20 | 22 | 30 | 7.6 | |||
1850 | 130 | 36.1 | 22.5 | 30 | 40 | 7.6 | |||
1950 | 135 | 37.5 | 25 | 30 | 40 | 7.6 |
Рабочие параметры
Модель | RPM | Q (м3/ч) | 20 | 32 | 48 | 64 | 80 | 96 | 112 | 128 | 144 | 160 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SP-4 | 650 | H(m) | 3.8 | 3.3 | 2.6 | |||||||
750* | 4.5 | 3.7 | 3.0 | |||||||||
850 | 6.0 | 5.3 | 4.5 | 3.5 | ||||||||
950* | 7.5 | 6.5 | 5.7 | 5.0 | ||||||||
1050 | 9.7 | 8.7 | 7.8 | 6.8 | 5.9 | |||||||
1150 | 11.9 | 10.8 | 9.9 | 8.8 | 7.6 | |||||||
1250 | 14.2 | 13.2 | 12.0 | 10.8 | 9.5 | 8.4 | ||||||
1350 | 16.7 | 15.7 | 14.3 | 13.1 | 11.8 | 10.5 | ||||||
1450* | 18.0 | 16.5 | 15.5 | 14.0 | 12.5 | 11.5 | ||||||
1550 | 20.9 | 19.8 | 18.3 | 16.9 | 15.4 | 13.8 | 12.6 | |||||
1650 | 24.3 | 22.9 | 21.1 | 19.8 | 18.1 | 16.3 | 15.0 | |||||
1750 | 27.6 | 26.2 | 24.4 | 22.9 | 21.3 | 19.3 | 17.5 | 16.2 | ||||
1850 | 31.0 | 29.8 | 27.7 | 26.1 | 24.4 | 22.5 | 20.5 | 18.7 | ||||
1950 | 34.5 | 33.4 | 31.5 | 29.4 | 27.7 | 25.7 | 23.5 | 21.7 |
Примечание:
- 1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
- 2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
- 3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.

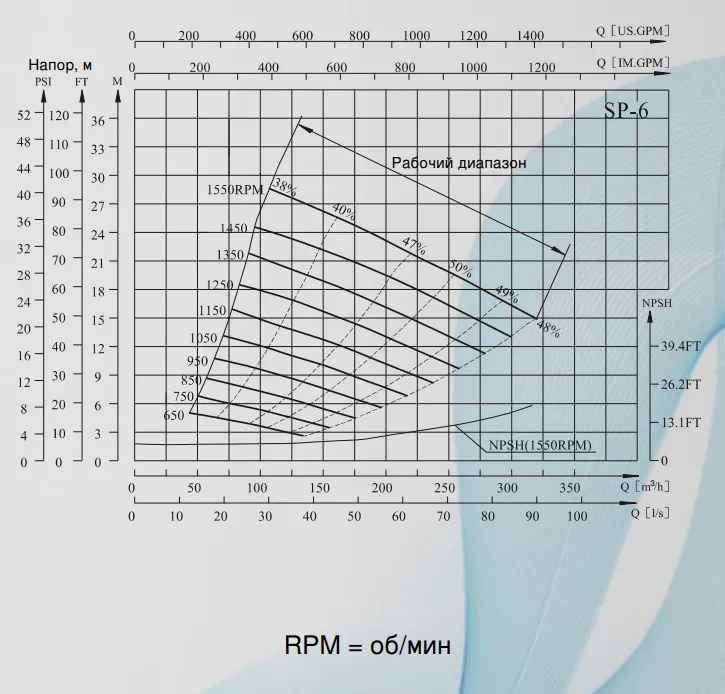

Графические характеристики
Технические характеристики
Модель | RPM | Q | H | Электродвигатель | Диаметр входного и выходного патрубков | Максимальный диаметр прохода твердых тел (мм) | Максимальная глубина/высота всасывания (м) | ||
---|---|---|---|---|---|---|---|---|---|
(м3/ч) | (л/c) | (m) | kW | HP | |||||
SP-6 | 650 | 100 | 27.8 | 3.5 | 3 | 4 | 150 (6') | 76 | 2.4 |
750* | 125 | 34.7 | 4.5 | 4 | 5.5 | 2.7 | |||
850 | 150 | 41.7 | 5.5 | 7.5 | 10 | 3.6 | |||
950* | 160 | 44.4 | 7.5 | 7.5 | 10 | 4.2 | |||
1050 | 180 | 50.0 | 9.0 | 11 | 15 | 5.5 | |||
1150 | 200 | 55.6 | 10.0 | 15 | 20 | 6.4 | |||
1250 | 220 | 61.1 | 12.5 | 22 | 30 | 6.4 | |||
1350 | 230 | 63.9 | 15.0 | 30 | 40 | 6.7 | |||
1450* | 250 | 69.4 | 17.0 | 30 | 40 | 7.0 | |||
1550 | 280 | 77.8 | 18.0 | 37 | 50 | 7.6 |
Рабочие параметры
Модель | RPM | Q (м3/ч) | 50 | 80 | 120 | 150 | 180 | 210 | 240 | 270 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|
SP-6 | 650 | H(m) | 5.0 | 4.2 | 3.1 | ||||||
750* | 6.0 | 4.7 | 3.6 | ||||||||
850 | 8.0 | 7.0 | 5.5 | ||||||||
950* | 11.0 | 9.5 | 7.5 | 6.8 | |||||||
1050 | 13.0 | 11.0 | 10.0 | 9.0 | 7.5 | ||||||
1150 | 16.0 | 14.0 | 12.8 | 11.2 | 10.0 | 8.0 | |||||
1250 | 17.0 | 15.5 | 14.0 | 12.7 | 10.5 | ||||||
1350 | 20.5 | 19.0 | 17.5 | 15.5 | 14.0 | 12.0 | |||||
1450* | 24.0 | 22.0 | 21.0 | 19.0 | 17.0 | 15.0 | 13.0 | ||||
1550 | 28.0 | 26.0 | 24.5 | 22.7 | 20.5 | 18.5 | 16.5 |
Примечание:
- 1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
- 2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
- 3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.

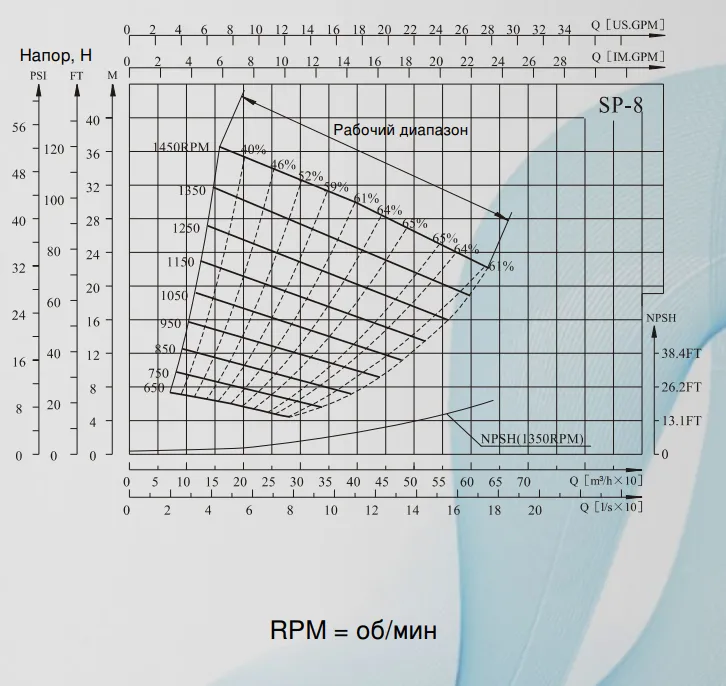

Графические характеристики
Технические характеристики
Модель | RPM | Q | H | Электродвигатель | Диаметр входного и выходного патрубков | Максимальный диаметр прохода твердых тел (мм) | Максимальная глубина/высота всасывания (м) | ||
---|---|---|---|---|---|---|---|---|---|
(м3/ч) | (л/c) | (m) | kW | HP | |||||
SP-8 | 650 | 200 | 55.6 | 6 | 7.5 | 10 | 200 (8') | 76 | 2.7 |
750* | 230 | 63.9 | 8 | 11 | 15 | 3.7 | |||
850 | 260 | 72.2 | 10 | 15 | 20 | 4.6 | |||
950* | 300 | 83.3 | 12 | 22 | 30 | 5.2 | |||
1050 | 320 | 88.9 | 15 | 30 | 41 | 6.1 | |||
1150 | 350 | 97.2 | 18 | 37 | 50 | 6.4 | |||
1250 | 400 | 111.1 | 20 | 55 | 75 | 6.7 | |||
1350 | 450 | 125.0 | 23 | 75 | 102 | 7 | |||
1450* | 500 | 138.9 | 26 | 75 | 102 | 7 |
Рабочие параметры
Модель | RPM | Q (м3/ч) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 580 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SP-8 | 650 | H(m) | 7.0 | 6.5 | 6.0 | 5.0 | ||||||
750* | 8.8 | 8.5 | 7.5 | 6.5 | ||||||||
850 | 11.5 | 11.0 | 10.0 | 9.0 | 8.0 | |||||||
950* | 15.0 | 14.0 | 13.0 | 12.0 | 11.0 | |||||||
1050 | 18.5 | 17.5 | 16.5 | 15.5 | 14.0 | 13.0 | ||||||
1150 | 21.5 | 20.3 | 19.0 | 18.0 | 16.5 | 15.5 | ||||||
1250 | 25.5 | 24.5 | 23.0 | 22.0 | 20.0 | 19.0 | 18.0 | |||||
1350 | 30.5 | 29.0 | 27.8 | 26.0 | 25.0 | 23.0 | 22.0 | |||||
1450* | 35.5 | 34.0 | 32.0 | 31.0 | 30.0 | 28.0 | 26.0 | 23.0 |
Примечание:
- 1. Значения производительности насосов указаны при условии откачки чистой воды при нормальной температуре, а глубина/высота всасывания находится на уровне моря. Для других способов установки насоса производительность будет зависеть от скорости потока, удельного веса и температуры перекачиваемой жидкости, глубины/высоты всасывания, теипературы окружающей среды. Если удельный вес перекачиваемой жидкости превышает 1,2 кг / дм3, свяжитесь с представительством CNP или дилером в Вашем регионе.
- 2. Для частоты вращения (RPM) со знаком "*" в таблице, насос может быть соединен со стандартным двигателем серии B3 посредством муфты.
- 3. Для насосов с частотой вращения (RPM) крутящий момент с привода передается посредством клиноременной передачи через шкивы.
Область применения
- Невоспламеняющиеся и невзрывоопасные жидкости;
- Дождевые и сточные воды;
- Городские и строительные дренажные системы, станции очистки воздушной системы;
- Промышленные сточные воды легкой промышленности, бумажных фабрик, текстильной, пищевой и химической промышленности, электроэнергетики, шахт и т.д.;
- Очистка коммунальных сточных вод;
- Системы очистки канализационных и сточных вод;
- Кожевенная промышленность, скотобойные и рыбное хозяйства;
- Винное и сахарное производства;
- Сильно загрязненные, но химически не активные сточные воды.
Условия работы
- Температура перекачиваемой жидкости: 0...+40°С, средняя плотность≤1,2х103кг/м3, рН5-9;
- Объемное содержание взвешенных частиц в перекачиваемой среде≤2%;
- Max диаметр прохода твердых тел: SP-2 38мм, SP-3 63мм, SP-4/SP-6/SP-8/SP-10 76мм;
- Температура окружающей среды:≤40°С;
- Высота над уровнем моря: max 1000м;
- Диапазон расхода: 10...750 м3/ч;
- Диапазон напора: 3...38 м;
- Мощность привода: 1,1...90 кВт;
- Max рабочее давление: см. графические характеристики
- Max глубина/высота всасывания: см. графические характеристики.
Модель | Артикул | Цена, ₽, без НДС | RPM | Q(м3/ч) | Q(л/с) | H(m) | Электродвигатель(kW) | Электродвигатель(HP) |
SP-10 | SP-10 | по запросу | 650 - 1450 | 250 - 600 | 69 - 167 | 6.5 - 31 | 11 - 90 | 15 - 122 |
SP-2 | SP-2 | по запросу | 450 - 2900 | 15 - 40 | 4.2 - 11.1 | 4.0 - 27.0 | 1.1 - 9.2 | 1.5 - 12.5 |
SP-3 | SP-3 | по запросу | 650 - 2150 | 25 - 85 | 6.9 - 23.6 | 2 - 24.5 | 0.75 - 18.5 | 1 - 25 |
SP-4 | SP-4 | по запросу | 650 - 1950 | 40 - 135 | 11.1 - 37.5 | 3 - 25 | 1.5 - 30 | 2 - 40 |
SP-6 | SP-6 | по запросу | 650 - 1550 | 100 - 280 | 27.8 - 77.8 | 3.5 - 18.0 | 3 - 37 | 4 - 50 |
SP-8 | SP-8 | по запросу | 650 - 1450 | 200 - 500 | 55.6 - 138.9 | 6 - 26 | 7.5 - 75 | 10 - 102 |
Особенности конструкции насосов SP
Незасоряемый самовсасывающий канализационный насос SP - это новейшая разработка, которая подходит для проектов по очистке городских и промышленных сточных вод, а также для ступеней обработки и системы очистки различных сточных вод. Насос SP занимает лидирующие позиции среди самовсасывающих канализационных насосов. Агрегат электронасосный на базе насоса SP - это идеальное решение для перекачки сточных вод:
- стабильная работа, надежная работа.
- высокая скорость всасывания.
- большая глубина/высота всасывания.
- удобная конструкция насоса для обслуживания и устранения неполадок. Ежедневное обслуживание выполняется быстро, без применения специальных инструментов, экономя время и трудозатраты.
- полуоткрытая конструкция рабочего колеса обеспечивает хорошую пропускную способность без засорения. Диаметр максимального прохода твердых тел для SP-6 составляет 76 мм.
- простота и удобство в эксплуатации: насос может монтироваться рядом с выгребной ямой, при этом только всасывающая труба остается в жидкости. (Насос должен быть заполнен водой перед первым пуском).
Условия работы
- Температура перекачиваемой жидкости: 0...+40°С, средняя плотность≤1,2х103кг/м3, рН5-9;
- Объемное содержание взвешенных частиц в перекачиваемой среде≤2%;
- Max диаметр прохода твердых тел: SP-2 38мм, SP-3 63мм, SP-4/SP-6/SP-8/SP-10 76мм;
- Температура окружающей среды:≤40°С;
- Высота над уровнем моря: max 1000м;
- Диапазон расхода: 10...750 м3/ч;
- Диапазон напора: 3...38 м;
- Мощность привода: 1,1...90 кВт;
- Max рабочее давление: см. графические характеристики
- Max глубина/высота всасывания: см. графические характеристики.
Область применения
- Невоспламеняющиеся и невзрывоопасные жидкости;
- Дождевые и сточные воды;
- Городские и строительные дренажные системы, станции очистки воздушной системы;
- Промышленные сточные воды легкой промышленности, бумажных фабрик, текстильной, пищевой и химической промышленности, электроэнергетики, шахт и т.д.;
- Очистка коммунальных сточных вод;
- Системы очистки канализационных и сточных вод;
- Кожевенная промышленность, скотобойные и рыбное хозяйства;
- Винное и сахарное производства;
- Сильно загрязненные, но химически не активные сточные воды.
Маркировка
Рекомендации по установке (монтажу)
- Всасывающая труба может быть мягкой или жесткой трубой, материал труб должен быть подходящим для перекачиваемой жидкости. Мягкая труба должна быть достаточно твердой, чтобы предотвратить ее отслоение.
- Всасывающая труба должна быть короткой и прямой, желательно использовать как можно меньше соединений, переходов и арматуры. Радиус соединений и переходов должен быть больше, чем у трубы.
- Расстояние между погружной всасывающей трубой в отстойнике и стенке отстойника должно быть в 1,5 раза больше радиуса трубы. Всасывающий трубопровод не должен устанавливаться в отстойнике вблизи водоворота. Если есть, должна быть одна перегородка между всасывающей трубой и водой. Расстояние должно быть в 1,5 раза больше радиуса трубы.
- Если в отстойнике имеется два всасывания, расстояние в трубе должно быть в три раза больше, чем радиус трубы.
- Глубина погружения всасывающей трубы:
- Глубина погружения всасывающей трубы связана с расходом в ней. См. рисунок.
- Чтобы уменьшить глубину погружения, можно увеличить радиус трубы или уменьшить расход. Рекомендуемое значение увеличения радиуса трубы - в 1,3...1,5 раза.
- При погружении всасывающей трубы возникает входное давление. Значение этого давления не должно превышать 50% от максимального рабочего давления.

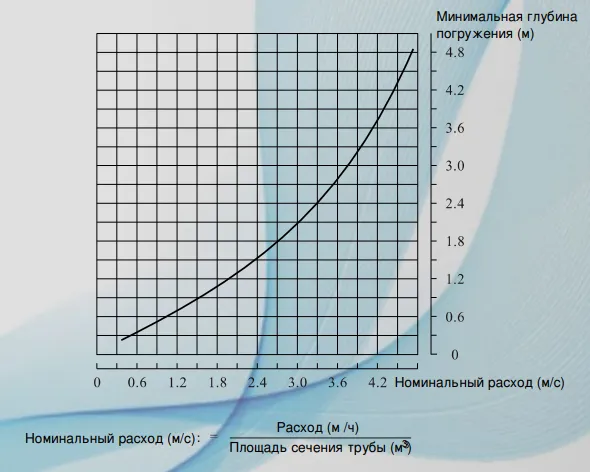

Рис. Рекомендуемая глубина погружения всасывающей трубы в зависимости от номинального расхода
Модель | Артикул | Цена, ₽, без НДС | RPM | Q(м3/ч) | Q(л/с) | H(m) | Электродвигатель(kW) | Электродвигатель(HP) |
SP-10 | SP-10 | по запросу | 650 - 1450 | 250 - 600 | 69 - 167 | 6.5 - 31 | 11 - 90 | 15 - 122 |
SP-2 | SP-2 | по запросу | 450 - 2900 | 15 - 40 | 4.2 - 11.1 | 4.0 - 27.0 | 1.1 - 9.2 | 1.5 - 12.5 |
SP-3 | SP-3 | по запросу | 650 - 2150 | 25 - 85 | 6.9 - 23.6 | 2 - 24.5 | 0.75 - 18.5 | 1 - 25 |
SP-4 | SP-4 | по запросу | 650 - 1950 | 40 - 135 | 11.1 - 37.5 | 3 - 25 | 1.5 - 30 | 2 - 40 |
SP-6 | SP-6 | по запросу | 650 - 1550 | 100 - 280 | 27.8 - 77.8 | 3.5 - 18.0 | 3 - 37 | 4 - 50 |
SP-8 | SP-8 | по запросу | 650 - 1450 | 200 - 500 | 55.6 - 138.9 | 6 - 26 | 7.5 - 75 | 10 - 102 |
Особенности конструкции насосов SP
Незасоряемый самовсасывающий канализационный насос SP - это новейшая разработка, которая подходит для проектов по очистке городских и промышленных сточных вод, а также для ступеней обработки и системы очистки различных сточных вод. Насос SP занимает лидирующие позиции среди самовсасывающих канализационных насосов. Агрегат электронасосный на базе насоса SP - это идеальное решение для перекачки сточных вод:
- стабильная работа, надежная работа.
- высокая скорость всасывания.
- большая глубина/высота всасывания.
- удобная конструкция насоса для обслуживания и устранения неполадок. Ежедневное обслуживание выполняется быстро, без применения специальных инструментов, экономя время и трудозатраты.
- полуоткрытая конструкция рабочего колеса обеспечивает хорошую пропускную способность без засорения. Диаметр максимального прохода твердых тел для SP-6 составляет 76 мм.
- простота и удобство в эксплуатации: насос может монтироваться рядом с выгребной ямой, при этом только всасывающая труба остается в жидкости. (Насос должен быть заполнен водой перед первым пуском).
Условия работы
- Температура перекачиваемой жидкости: 0...+40°С, средняя плотность≤1,2х103кг/м3, рН5-9;
- Объемное содержание взвешенных частиц в перекачиваемой среде≤2%;
- Max диаметр прохода твердых тел: SP-2 38мм, SP-3 63мм, SP-4/SP-6/SP-8/SP-10 76мм;
- Температура окружающей среды:≤40°С;
- Высота над уровнем моря: max 1000м;
- Диапазон расхода: 10...750 м3/ч;
- Диапазон напора: 3...38 м;
- Мощность привода: 1,1...90 кВт;
- Max рабочее давление: см. графические характеристики
- Max глубина/высота всасывания: см. графические характеристики.
Область применения
- Невоспламеняющиеся и невзрывоопасные жидкости;
- Дождевые и сточные воды;
- Городские и строительные дренажные системы, станции очистки воздушной системы;
- Промышленные сточные воды легкой промышленности, бумажных фабрик, текстильной, пищевой и химической промышленности, электроэнергетики, шахт и т.д.;
- Очистка коммунальных сточных вод;
- Системы очистки канализационных и сточных вод;
- Кожевенная промышленность, скотобойные и рыбное хозяйства;
- Винное и сахарное производства;
- Сильно загрязненные, но химически не активные сточные воды.
Маркировка
Рекомендации по установке (монтажу)
- Всасывающая труба может быть мягкой или жесткой трубой, материал труб должен быть подходящим для перекачиваемой жидкости. Мягкая труба должна быть достаточно твердой, чтобы предотвратить ее отслоение.
- Всасывающая труба должна быть короткой и прямой, желательно использовать как можно меньше соединений, переходов и арматуры. Радиус соединений и переходов должен быть больше, чем у трубы.
- Расстояние между погружной всасывающей трубой в отстойнике и стенке отстойника должно быть в 1,5 раза больше радиуса трубы. Всасывающий трубопровод не должен устанавливаться в отстойнике вблизи водоворота. Если есть, должна быть одна перегородка между всасывающей трубой и водой. Расстояние должно быть в 1,5 раза больше радиуса трубы.
- Если в отстойнике имеется два всасывания, расстояние в трубе должно быть в три раза больше, чем радиус трубы.
- Глубина погружения всасывающей трубы:
- Глубина погружения всасывающей трубы связана с расходом в ней. См. рисунок.
- Чтобы уменьшить глубину погружения, можно увеличить радиус трубы или уменьшить расход. Рекомендуемое значение увеличения радиуса трубы - в 1,3...1,5 раза.
- При погружении всасывающей трубы возникает входное давление. Значение этого давления не должно превышать 50% от максимального рабочего давления.
Рис. Рекомендуемая глубина погружения всасывающей трубы в зависимости от номинального расхода
