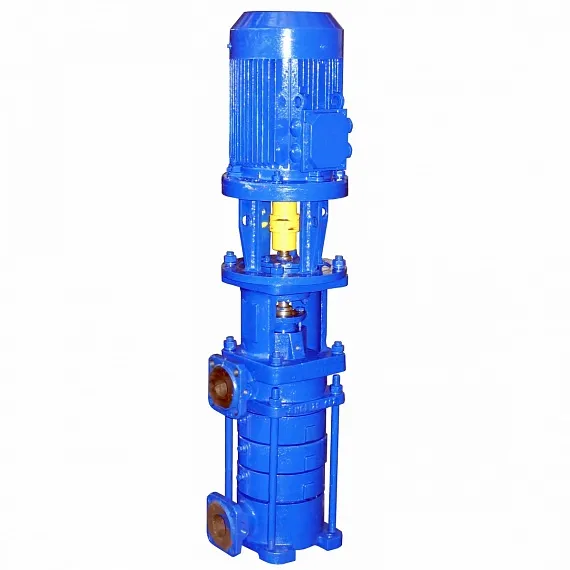

Насосы ЦНСв многоступенчатые вертикальные для горячего водоснабжения

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
многоступенчатые (секционные)
Область применения
водоснабжение горячее, повышение давления, циркуляция, питание котлов
Перекачиваемая среда
вода чистая, вода горячая
Подача макс. - Q max, м3/час
24
Напор макс. - H max, м
143

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Мощность потребляемая насосом (номин.), кВт	Напряжение сети, В	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Частота тока, Гц	Допускаемый кавитационный запас, м, не более	Число ступеней
ЦНСв 12,5-100 Агрегат	ЦНСв12,5-100Агрегат	153667,8	12.5	100	4	9.5	380	2950	49.2	55	50	4	10
ЦНСв 12,5-100 Насос	ЦНСв12,5-100Насос	по запросу	12.5	100	4	9.5	380	2950	49.2	55	50	4	10
ЦНСв 12,5-40 Агрегат	ЦНСв12,5-40Агрегат	118960,92	12.5	40	4	3.8	380	2950	49.2	55	50	4	4
ЦНСв 12,5-40 Насос	ЦНСв12,5-40Насос	по запросу	12.5	40	4	3.8	380	2950	49.2	55	50	4	4
ЦНСв 12,5-60 Агрегат	ЦНСв12,5-60Агрегат	141102	12.5	60	4	5.2	380	2950	49.2	55	50	4	6
ЦНСв 12,5-60 Насос	ЦНСв12,5-60Насос	по запросу	12.5	60	4	5.2	380	2950	49.2	55	50	4	6
ЦНСв 12,5-80 Агрегат	ЦНСв12,5-80Агрегат	148880,16	12.5	80	4	7.6	380	2950	49.2	55	50	4	8
ЦНСв 12,5-80 Насос	ЦНСв12,5-80Насос	по запросу	12.5	80	4	7.6	380	2950	49.2	55	50	4	8
ЦНСв 20-120 Агрегат	ЦНСв20-120Агрегат	202498,92	20	120	4	13.2	380	2950	49.2	60	50	3.5	10
ЦНСв 20-120 Насос	ЦНСв20-120Насос	по запросу	20	120	4	13.2	380	2950	49.2	60	50	3.5	10
ЦНСв 20-45 Агрегат	ЦНСв20-45Агрегат	127413	20	45	4	5.0	380	2950	49.2	60	50	3.5	4
ЦНСв 20-45 Насос	ЦНСв20-45Насос	по запросу	20	45	4	5.0	380	2950	49.2	60	50	3.5	4
ЦНСв 20-70 Агрегат	ЦНСв20-70Агрегат	157388,4	20	70	4	7.2	380	2950	49.2	60	50	3.5	6
ЦНСв 20-70 Насос	ЦНСв20-70Насос	по запросу	20	70	4	7.2	380	2950	49.2	60	50	3.5	6
ЦНСв 20-95 Агрегат	ЦНСв20-95Агрегат	201712,68	20	95	4	10.2	380	2950	49.2	60	50	3.5	8
ЦНСв 20-95 Насос	ЦНСв20-95Насос	по запросу	20	95	4	10.2	380	2950	49.2	60	50	3.5	8

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например: ЦНСв 20-120-1 УХЛ4 ТУ 3631-166-05747979-2001 , где :

ЦНСв – центробежный насос секционный вертикальный;
20 – подача, м³/ч;
120 – напор, м;
1 – расположение патрубков;
УХЛ – климатическое исполнение;
4 – категория размещения.

НАЗНАЧЕНИЕ

Насосы центробежные, секционные, вертикальные типа ЦНСв и агрегаты электронасосные на их основе, предназначенные для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393 К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.

Насосы ЦНСв применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Насосы (агрегаты) предназначены для работы как в закрытых помещениях, так и вне помещений под навесом, при температуре окружающего воздуха от273 до 323 К (от 0 до +50 °С).

Насосы ЦНСв относятся к изделиям вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ категории размещения 4 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты предназначены для эксплуатации в районах с сейсмичностью до 8 баллов по шкале MSК-84. При этом механические нагрузки на насос (агрегат) должны соответствовать нагрузкам восьмибальной шкалы сейсмичности при условии установки агрегата на нулевой отметке.

КОНСТРУКЦИЯ

Агрегат состоит из насоса и приводного двигателя, соединенных между собой при помощи упругой муфты.

Насос ЦНСв – центробежный секционный, вертикальный с односторонним расположением рабочих колес.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями.

Секции-диафрагмы со вставленными в них направляющими аппаратами соединяются между собой и со всасывающим и нагнетательным корпусами при помощи стяжных шпилек. Стыки секций уплотняются резиновыми кольцами.

Всасывающий и напорный патрубки расположены горизонтально и в одной плоскости. По желанию заказчика можно разворачивать патрубки относительно друг друга.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815- 80, исполнение 1. Соединение насоса с двигателем производится посредством фонаря.

Ротор насоса состоит из вала, рабочих колес и втулок. Ротор вращается в двух опорах. Верхней опорой служат радиальный и радиально-упорный подшипники, нижней опорой – подшипник скольжения, установленный в корпусе всасывания. Направление вращения ротора – правое (по часовой стрелке, если смотреть со стороны двигателя) и указано стрелкой, расположенной на кронштейне.

Уплотнение вала – сальниковое.

ПРИМЕНЕНИЕ

промышленные предприятия - для водо- и теплоснабжения в производственных процессах
жилищно-коммунальное хозяйство - для водо- и теплоснабжения
теплоэлектростанции - для питания котлов малой и средней мощности
предприятия теплоэнергетики - для перекачки конденсата
предприятия коммунального хозяйства, водоканалы - для подачи горячей воды, обеспечения теплоснабжения

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

вертикальное исполнение насоса позволяет размещать оборудование в стесненных условиях;
применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса

Руководство по эксплуатации "Насосы центробежные, секционные, вертикальные типа ЦНСв и агрегаты электронасосные на их основе" № Н49.926.00.00.000 РЭ / ТУ 3631-166-05747979-2001
