Насосы ЦНСп многоступенчатые питательные для циркуляции, повышения давления

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
многоступенчатые (секционные)
Область применения
водоснабжение горячее, повышение давления, циркуляция, питание котлов
Перекачиваемая среда
вода чистая, вода горячая
Подача макс. - Q max, м3/час
3
Напор макс. - H max, м
180

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Частота тока, Гц	Допускаемый кавитационный запас, м, не более	Число ступеней
ЦНСп 2,5-120 Агрегат	ЦНСп2,5-120Агрегат	75872,16	2.5	120	4	2.4	380	2950	49.2	43	50	3	27
ЦНСп 2,5-120 Насос	ЦНСп2,5-120Насос	по запросу	2.5	120	4	2.4	380	2950	49.2	43	50	3	27
ЦНСп 2,5-160 Агрегат	ЦНСп2,5-160Агрегат	88648,56	2.5	160	4	2.9	380	2950	49.2	43	50	3	36
ЦНСп 2,5-160 Насос	ЦНСп2,5-160Насос	по запросу	2.5	160	4	2.9	380	2950	49.2	43	50	3	36
ЦНСп 2,5-80 Агрегат	ЦНСп2,5-80Агрегат	68753,88	2.5	80	4	1.6	380	2950	49.2	43	50	3	18
ЦНСп 2,5-80 Насос	ЦНСп2,5-80Насос	по запросу	2.5	80	4	1.6	380	2950	49.2	43	50	3	18

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например: ЦНСп 2,5-120 УХЛ4 ТУ 3631-176-05747979-2001, где :

ЦНСп – центробежный насос секционный питательный;
2,5 – подача, м3/ч;
120 – напор, м;
УХЛ - климатическое исполнение;
4 – категория размещени.

НАЗНАЧЕНИЕ

Насосы центробежные, секционные, питательные ЦНСп 2,5 и агрегаты на их основе предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с рН = 7...9,2, температурой не более 393 К (120°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм.

Насосы ЦНСп 2,5 применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках и при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Насосы (агрегаты) предназначены для работы как в закрытых помещениях, так и вне помещений под навесом при температуре окружающего воздуха от 273 до 323К (от 0 до +50°С).

Насосы ЦНСп 2,5 относятся к изделиям вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ категории размещения 4 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

КОНСТРУКЦИЯ

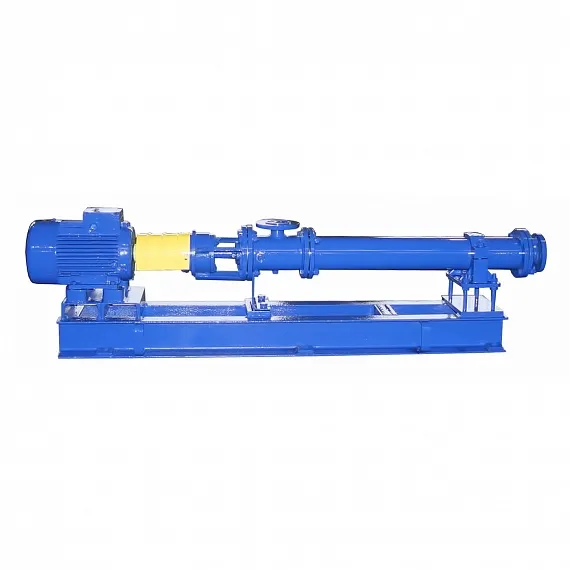

Агрегат состоит из насоса и приводного двигателя, соединенных между собой при помощи упругой муфты.

Насос ЦНСп 2,5 – центробежный секционный, питательный с односторонним расположением рабочих колес. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

Насос состоит из корпуса нагнетания, корпуса всасывания и секций рабочих органов (колес рабочих и аппаратов направляющих) установленных между ними в корпусе.

Напорный патрубок расположен горизонтально, а всасывающий - вертикально. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80, исполнение 4. Соединение насоса с двигателем производится на раме посредством упругой муфты.

Направление вращения ротора – левое (против часовой стрелки, если смотреть со стороны двигателя) и указано стрелкой, расположенной на фонаре.

Уплотнение вала – сальниковое.

ПРИМЕНЕНИЕ

промышленные предприятия - для водо- и теплоснабжения в производственных процессах
коммунальное хозяйство - для водо- и теплоснабжени
теплоэлектростанции - питание котлов малой и средней мощности
предприятия теплоэнергетики - для перекачки конденсата

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса

Руководство по эксплуатации "Насосы центробежные, секционные, питательные ЦНСп 2,5 и агрегаты на их основе" № Н49.931.00.00.000 РЭ / ТУ 3631-176-05747979-2001

PDF 997.4 КбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Насосы центробежные секционные питательные ЦНСп2,5 и агрегаты электронасосные на их основе; насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосны

PDF 2.7 MбСкачать
