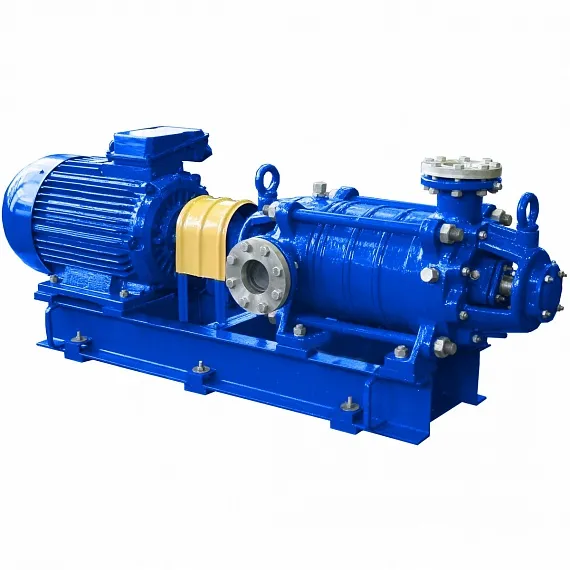

Насосы ЦНСг многоступенчатые циркуляционные для горячей воды

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
многоступенчатые (секционные)
Область применения
водоснабжение горячее, повышение давления, циркуляция, питание котлов
Перекачиваемая среда
вода чистая, вода горячая
Подача макс. - Q max, м3/час
73
Напор макс. - H max, м
220

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Мощность потребляемая насосом (макс.), кВт	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Допускаемый кавитационный запас, м, не более
1 ЦНСг 38-110 Агрегат	1ЦНСг38-110Агрегат	по запросу	38	110	3	22	2950	49.2	62	3.6
1 ЦНСг 38-110 Насос	1ЦНСг38-110Насос	по запросу	38	110	3	22	2950	49.2	62	3.6
1 ЦНСг 38-110-1 Агрегат	1ЦНСг38-110-1Агрегат	по запросу	38	110	3	22	2950	49.2	62	3.6
1 ЦНСг 38-110-1 Насос	1ЦНСг38-110-1Насос	по запросу	38	110	3	22	2950	49.2	62	3.6
1 ЦНСг 38-132 Агрегат	1ЦНСг38-132Агрегат	по запросу	38	132	3	27	2950	49.2	62	3.6
1 ЦНСг 38-132 Насос	1ЦНСг38-132Насос	по запросу	38	132	3	27	2950	49.2	62	3.6
1 ЦНСг 38-132-1 Агрегат	1ЦНСг38-132-1Агрегат	по запросу	38	132	3	27	2950	49.2	62	3.6
1 ЦНСг 38-132-1 Насос	1ЦНСг38-132-1Насос	по запросу	38	132	3	27	2950	49.2	62	3.6
1 ЦНСг 38-154 Агрегат	1ЦНСг38-154Агрегат	по запросу	38	154	3	30.5	2950	49.2	62	3.6
1 ЦНСг 38-154 Насос	1ЦНСг38-154Насос	по запросу	38	154	3	30.5	2950	49.2	62	3.6
1 ЦНСг 38-154-1 Агрегат	1ЦНСг38-154-1Агрегат	по запросу	38	154	3	30.5	2950	49.2	62	3.6
1 ЦНСг 38-154-1 Насос	1ЦНСг38-154-1Насос	по запросу	38	154	3	30.5	2950	49.2	62	3.6
1 ЦНСг 38-176 Агрегат	1ЦНСг38-176Агрегат	по запросу	38	176	3	36	2950	49.2	62	3.6
1 ЦНСг 38-176 Насос	1ЦНСг38-176Насос	по запросу	38	176	3	36	2950	49.2	62	3.6
1 ЦНСг 38-176-1 Агрегат	1ЦНСг38-176-1Агрегат	по запросу	38	176	3	36	2950	49.2	62	3.6
1 ЦНСг 38-176-1 Насос	1ЦНСг38-176-1Насос	по запросу	38	176	3	36	2950	49.2	62	3.6
1 ЦНСг 38-198 Агрегат	1ЦНСг38-198Агрегат	по запросу	38	198	3	39.8	2950	49.2	62	3.6
1 ЦНСг 38-198 Насос	1ЦНСг38-198Насос	по запросу	38	198	3	39.8	2950	49.2	62	3.6
1 ЦНСг 38-198-1 Агрегат	1ЦНСг38-198-1Агрегат	по запросу	38	198	3	39.8	2950	49.2	62	3.6
1 ЦНСг 38-198-1 Насос	1ЦНСг38-198-1Насос	по запросу	38	198	3	39.8	2950	49.2	62	3.6
1 ЦНСг 38-44 Агрегат	1ЦНСг38-44Агрегат	по запросу	38	44	3	9	2950	49.2	62	3.6
1 ЦНСг 38-44 Насос	1ЦНСг38-44Насос	по запросу	38	44	3	9	2950	49.2	62	3.6
1 ЦНСг 38-44-1 Агрегат	1ЦНСг38-44-1Агрегат	по запросу	38	44	3	9	2950	49.2	62	3.6
1 ЦНСг 38-44-1 Насос	1ЦНСг38-44-1Насос	по запросу	38	44	3	9	2950	49.2	62	3.6
1 ЦНСг 38-66 Агрегат	1ЦНСг38-66Агрегат	по запросу	38	66	3	13	2950	49.2	62	3.6
1 ЦНСг 38-66 Насос	1ЦНСг38-66Насос	по запросу	38	66	3	13	2950	49.2	62	3.6
1 ЦНСг 38-66-1 Агрегат	1ЦНСг38-66-1Агрегат	по запросу	38	66	3	13	2950	49.2	62	3.6
1 ЦНСг 38-66-1 Насос	1ЦНСг38-66-1Насос	по запросу	38	66	3	13	2950	49.2	62	3.6
1 ЦНСг 38-88 Агрегат	1ЦНСг38-88Агрегат	по запросу	38	88	3	17	2950	49.2	62	3.6
1 ЦНСг 38-88 Насос	1ЦНСг38-88Насос	по запросу	38	88	3	17	2950	49.2	62	3.6
1 ЦНСг 38-88-1 Агрегат	1ЦНСг38-88-1Агрегат	по запросу	38	88	3	17	2950	49.2	62	3.6
1 ЦНСг 38-88-1 Насос	1ЦНСг38-88-1Насос	по запросу	38	88	3	17	2950	49.2	62	3.6
1 ЦНСг 60-132 Агрегат	1ЦНСг60-132Агрегат	по запросу	60	132	3	39	2950	49.2	64	4.5
1 ЦНСг 60-132 Насос	1ЦНСг60-132Насос	по запросу	60	132	3	39	2950	49.2	64	4.5
1 ЦНСг 60-132-1 Агрегат	1ЦНСг60-132-1Агрегат	по запросу	60	132	3	39	2950	49.2	64	4.5
1 ЦНСг 60-132-1 Насос	1ЦНСг60-132-1Насос	по запросу	60	132	3	39	2950	49.2	64	4.5
1 ЦНСг 60-165 Агрегат	1ЦНСг60-165Агрегат	по запросу	60	165	3	49	2950	49.2	64	4.5
1 ЦНСг 60-165 Насос	1ЦНСг60-165Насос	по запросу	60	165	3	49	2950	49.2	64	4.5
1 ЦНСг 60-165-1 Агрегат	1ЦНСг60-165-1Агрегат	по запросу	60	165	3	49	2950	49.2	64	4.5
1 ЦНСг 60-165-1 Насос	1ЦНСг60-165-1Насос	по запросу	60	165	3	49	2950	49.2	64	4.5
1 ЦНСг 60-198 Агрегат	1ЦНСг60-198Агрегат	по запросу	60	198	3	53.8	2950	49.2	64	4.5
1 ЦНСг 60-198 Насос	1ЦНСг60-198Насос	по запросу	60	198	3	53.8	2950	49.2	64	4.5
1 ЦНСг 60-198-1 Агрегат	1ЦНСг60-198-1Агрегат	по запросу	60	198	3	53.8	2950	49.2	64	4.5
1 ЦНСг 60-198-1 Насос	1ЦНСг60-198-1Насос	по запросу	60	198	3	53.8	2950	49.2	64	4.5
1 ЦНСг 60-66 Агрегат	1ЦНСг60-66Агрегат	по запросу	60	66	3	21	2950	49.2	64	4.5
1 ЦНСг 60-66 Насос	1ЦНСг60-66Насос	по запросу	60	66	3	21	2950	49.2	64	4.5
1 ЦНСг 60-66-1 Агрегат	1ЦНСг60-66-1Агрегат	по запросу	60	66	3	21	2950	49.2	64	4.5
1 ЦНСг 60-66-1 Насос	1ЦНСг60-66-1Насос	по запросу	60	66	3	21	2950	49.2	64	4.5
1 ЦНСг 60-99 Агрегат	1ЦНСг60-99Агрегат	по запросу	60	99	3	28	2950	49.2	64	4.5
1 ЦНСг 60-99 Насос	1ЦНСг60-99Насос	по запросу	60	99	3	28	2950	49.2	64	4.5
1 ЦНСг 60-99-1 Агрегат	1ЦНСг60-99-1Агрегат	по запросу	60	99	3	28	2950	49.2	64	4.5
1 ЦНСг 60-99-1 Насос	1ЦНСг60-99-1Насос	по запросу	60	99	3	28	2950	49.2	64	4.5

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например: 1ЦНСг40-44-1 УХЛ4 , где :

1 - первая модификация насоса
ЦНСг – центробежный насос секционный для горячей воды;
40 – подача, м3/ч;
44 – напор, м;
1–исполнение со шнеком (с улучшенными кавитационными характеристиками)
УХЛ - климатическое исполнение;
4 - категория размещения;

НАЗНАЧЕНИЕ

Насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосные на их основе, предназначены для перекачивания воды, имеющей водородный показатель рН 7...8,5 с температурой не более 378 К (105°С), с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1мм. микротвердостью не более 1,47 ГПа (14700кгс/см2).

Насосы 1ЦНСг и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения.

Насосы 1ЦНСг относятся к изделиям общего назначения вида 2 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении "УХЛ" и "Т" категории размещения 4 и 2 по ГОСТ 15150-69.

Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.

Насосы (агрегаты) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

КОНСТРУКЦИЯ

Агрегат состоит из насоса и приводного двигателя, смонтированных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

Насос 1ЦНСг – центробежный многоступенчатый секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение 1ЦНСг…-1) позволяет улучшить кавитационные качества насоса.

Насос состоит из всасывающего и нагнетательного корпусов с установленными между ними секциями. Во всасывающем корпусе установлена проставка (или корпус шнека для исполнения со шнеком).

Секции -диафрагмы со вставленными в них направляющими аппаратами соединяются между собой и со всасывающим и нагнетательным корпусами при помощи стяжных шпилек. Стыки секций уплотняются резиновыми кольцами.

Напорный патрубок направлен вертикально вверх. Всасывающий патрубок расположен горизонтально и направлен вправо от вертикальной оси насоса, если смотреть со стороны привода.

Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ12815-80, исполнение 1.

Уплотнение вала – сальниковое.

Степень защиты электродвигателей IP23 по ГОСТ 17494-87. Допускается по договору с заказчиком комплектация агрегатов электродвигателями с другой степенью защиты.

По заказу потребителя для расширения области применения насосы 1ЦНСг могут быть изготовлены с корпусными деталями из углеродистой стали, с двойным сальниковым, одинарным или двойным торцовым уплотнением, с взрывозашщищенными электродвигателями.

ПРИМЕНЕНИЕ

промышленные предприятия - для водо- и теплоснабжения в производственных процессах
коммунальное хозяйство - для водо- и теплоснабжения
теплоэлектростанции - питание котлов малой и средней мощности
предприятия теплоэнергетики - для перекачки конденсата

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

применение разгрузочных отверстий на рабочих колесах для компенсации осевых сил;
конструктивное исполнение со шнеком позволяет использовать для условий эксплуатации с повышенными требованиями к допустимому кавитационному запасу;
применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса
применение разгрузочных отверстий на рабочих колесах для компенсации осевых сил

Каталог продукции "Каталог насосов и насосной продукции для пожаротушения"

PDF 4 MбСкачать

Руководство по эксплуатации "Насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосные на их основе" № Н49.875.00.00.000 РЭ / ТУ 3631-026-05747979-96

PDF 792.3 КбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Насосы центробежные секционные питательные ЦНСп2,5 и агрегаты электронасосные на их основе; насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосны

PDF 2.7 MбСкачать
