Насосы ЦНА консольные для АЭС

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
консольные
Область применения
атомная энергетика
Перекачиваемая среда
вода чистая

Модели
Описание

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м
ЦНА 25-25 Агрегат	ЦНА25-25Агрегат	по запросу	25	25
ЦНА 25-25 Насос	ЦНА25-25Насос	по запросу	25	25
ЦНА 6,3-25 Агрегат	ЦНА6,3-25Агрегат	по запросу	6.3	25
ЦНА 6,3-25 Насос	ЦНА6,3-25Насос	по запросу	6.3	25

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например ЦНА 6,3/25-К-251.1-УХЛ4 , где :

ЦНА - центробежный насос для атомной энергетики
6,3 - подача, м3/час
25 - напор, м
К – материал деталей проточной части: К - из нержавеющей стали;
251.1 – тип уплотнения вала -одинарное торцовое;
У3.1 – климатическое исполнение и категория размещения по ГОСТ15150-69.

НАЗНАЧЕНИЕ

Насосные агрегаты ЦНА предназначены для перекачивания обессоленной воды в системе охлаждения дизельного генератора дизельной электростанции

КОНСТРУКЦИЯ

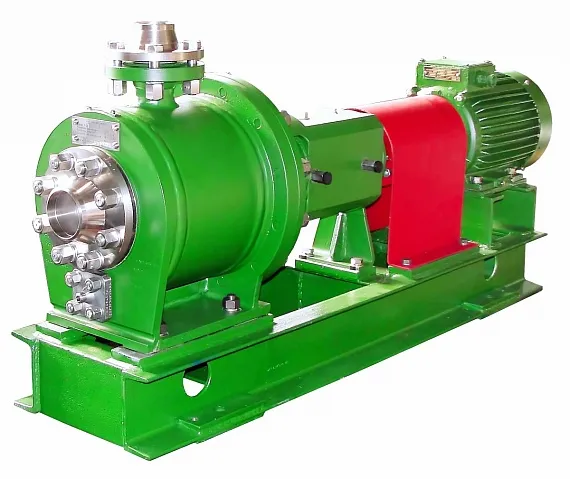

Агрегат электронасосный состоит из смонтированных на общей фундаментной раме насоса и электродвигателя, соединенных упругой муфтой.

Насос состоит из корпуса, направляющего аппарата, колеса рабочего, закрепленного на валу, опорного кронштейна, крышки корпуса, корпуса уплотнения, узла уплотнения вала.

Корпус насоса выполнен сварным кольцевым. Перекачиваемая жидкость поступает по оси насоса в рабочее колесо, затем через направляющий аппарат в корпус насоса и по напорному патрубку, расположенному перпендикулярно оси насоса и направленному вертикально вверх, в напорный трубопровод.

Ротор насоса вращается в двух шарикоподшипниковых опорах.

Направление вращения - по часовой стрелке, если смотреть со стороны электродвигателя.

Уплотнение вала осуществляется одинарным или двойным торцовым уплотнением.

ПРИМЕНЕНИЕ

атомные электростанции - для перекачивания различных жидкостей в технологических системах I и II контура атомных энергетических установок

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

улучшенная гидравлика
легкосменное картриджное уплотнение вала (двойное или одинарное)
усиленные подшипниковые узлы
предназначены для применения на атомных электростанциях;
изготавливаются в сейсмостойком исполнении
