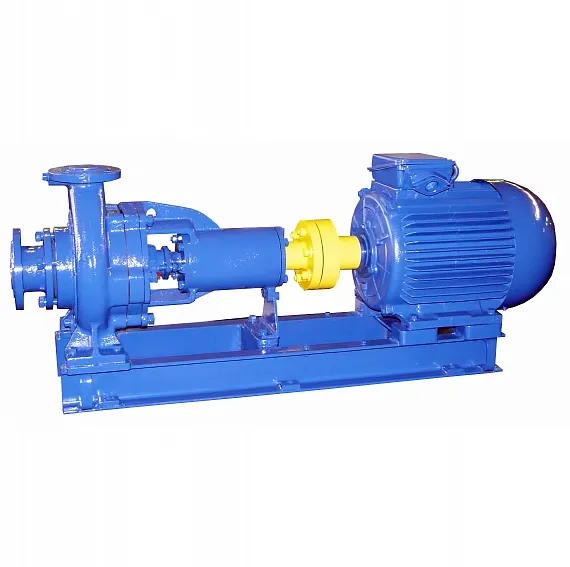

Насосы СМС свободно-вихревые водяные для дренажа, канализации

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
консольные, вихревые
Область применения
дренаж, канализация, металлургия, горное дело
Перекачиваемая среда
вода чистая, вода загрязненная, канализационные стоки, вода с нефтепродуктами
Подача макс. - Q max, м3/час
300
Напор макс. - H max, м
62

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Частота тока, Гц	Допускаемый кавитационный запас, м, не более	Размер проходного сечения, мм
СМС 150-125-315 Агрегат	СМС150-125-315Агрегат	181649,52	200	32	2.5	46	220/380	1450	24.2	57	50	7	75
СМС 150-125-315 Насос	СМС150-125-315Насос	96258,24	200	32	2.5	46	220/380	1450	24.2	57	50	7	75
СМС 80-50-200 Агрегат	СМС80-50-200Агрегат	114791,04	90	60	2.5	35	220/380	2900	48.3	54	50	5	50
СМС 80-50-200 Насос	СМС80-50-200Насос	36321,48	90	60	2.5	35	220/380	2900	48.3	54	50	5	50

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например СМС 150-125-315 УХЛ4 ТУ 3631-196-05747979-2003, где :

СМС – сточно-массный смерчевый (свободно-вихревой);
150 – диаметр входного патрубка, мм;
125 – диаметр выходного патрубка, мм;
315 – диаметр рабочего колеса (условный), мм;
УХЛ – климатическое исполнение;
4 – категория размещения.

НАЗНАЧЕНИЕ

Насосы свободно-вихревые типов СМС и агрегаты электронасосные на его основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м3 с рН=5-10, с температурой до 363К (90°С) несущих достаточно крупные посторонние предметы и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 8%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы типа СМС и агрегаты электронасосные на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.

КОНСТРУКЦИЯ

Насосы типа СМС – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.

Корпус насоса СМС представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Корпуса насосов СМС и СМ одинаковы.

Рабочее колесо - свободно-вихревого типа (открытое), смещено в осевом направлении относительно спирального корпуса насоса, что позволяет применять насос для перекачивания жидкостей с достаточно крупными посторонними предметами. Рабочее колесо крепится на валу при помощи гайки-обтекателя.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны электродвигателя.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.

ПРИМЕНЕНИЕ

в системах водоотведения канализационных стоков промышленных и хозяйственных объектов (структуры ЖКХ, муниципальные водоканалы)
в дренажных системах для очистки сточных вод
для перекачивания и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

По сравнению с насосами СМ допускают работу на жидкостях с достаточно крупными примесями. Вынос рабочего колеса за проточную часть корпуса насоса снижает риск заклинивания, и засорения проточной части

Руководство по эксплуатации "Насосы свободно-вихревые типов СМС и агрегаты электронасосные на их основе" № Н49.930.00.00.000 РЭ / ТУ 3631-196-05747979-2003

PDF 1.4 MбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Насосы свободно-вихревые типов СМС и агрегаты элетронасосные на их основе" №ЕАЭС RU С-RU.АЯ45.В.00038/19 / ТУ 3631-196-05747979-2003

PDF 2.3 MбСкачать

Опросный лист - Канализационные насосы.doc

DOC 371.5 КбСкачать
