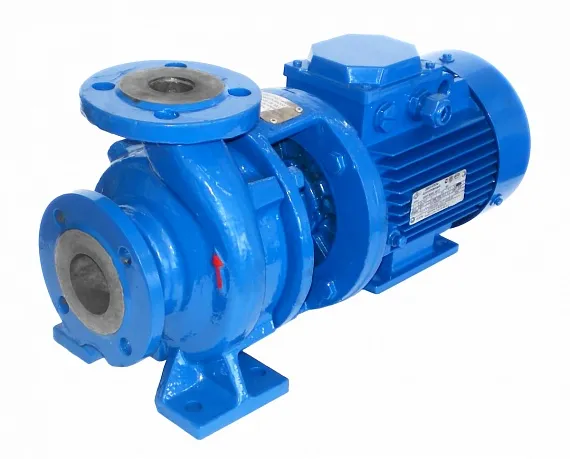

Насосы КМ консольные моноблочные для холодного, горячего водоснабжения

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
консольные, моноблочные
Область применения
водоснабжение горячее, водоснабжение холодное, повышение давления, металлургия, горное дело
Перекачиваемая среда
вода чистая, вода горячая

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/с2	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Частота вращения, об/мин	Частота вращения, c˜¹	КПД насоса, %	Частота тока, Гц	Допускаемый кавитационный запас, м, не более
1КМ 100-80-160 Агрегат	1КМ100-80-160Агрегат	по запросу	100	32	6	12	380	2900	48	76	50	4.5
1КМ 100-80-160 Насос	1КМ100-80-160Насос	по запросу	100	32	6	12	380	2900	48	76	50	4.5
1КМ 50-32-125 Агрегат	1КМ50-32-125Агрегат	по запросу	12.5	20	3.5	2.2	380	2900	48	58	50	3.5
1КМ 50-32-125 Насос	1КМ50-32-125Насос	по запросу	12.5	20	3.5	2.2	380	2900	48	58	50	3.5
1КМ 65-50-160 Агрегат	1КМ65-50-160Агрегат	по запросу	25	32	3.5	5.5	380	2900	48	62	50	3.8
1КМ 65-50-160 Насос	1КМ65-50-160Насос	по запросу	25	32	3.5	5.5	380	2900	48	62	50	3.8
1КМ 80-65-160 Агрегат	1КМ80-65-160Агрегат	по запросу	50	32	6	7.5	380	2900	48	71	50	4
1КМ 80-65-160 Насос	1КМ80-65-160Насос	по запросу	50	32	6	7.5	380	2900	48	71	50	4
КМ 100-65-200 Агрегат	КМ100-65-200Агрегат	по запросу	100	50	6	30	380	2900	48	73	50	4.5
КМ 100-65-200 Насос	КМ100-65-200Насос	по запросу	100	50	6	30	380	2900	48	73	50	4.5
КМ 100-65-200а Агрегат	КМ100-65-200аАгрегат	по запросу	90	40	6	22	380	2900	48	66	50	4.5
КМ 100-65-200а Насос	КМ100-65-200аНасос	по запросу	90	40	6	22	380	2900	48	66	50	4.5
КМ 100-65-250 Агрегат	КМ100-65-250Агрегат	по запросу	100	80	6	45	380	2900	48	68	50	4.5
КМ 100-65-250 Насос	КМ100-65-250Насос	по запросу	100	80	6	45	380	2900	48	68	50	4.5
КМ 100-65-250а Агрегат	КМ100-65-250аАгрегат	по запросу	90	67	6	37	380	2900	48	64	50	4.5
КМ 100-65-250а Насос	КМ100-65-250аНасос	по запросу	90	67	6	37	380	2900	48	64	50	4.5
КМ 100-80-160 Агрегат	КМ100-80-160Агрегат	по запросу	100	32	6	12	380	2900	48	76	50	4.5
КМ 100-80-160 Насос	КМ100-80-160Насос	по запросу	100	32	6	12	380	2900	48	76	50	4.5
КМ 100-80-160а Агрегат	КМ100-80-160аАгрегат	по запросу	90	26	6	11	380	2900	48	71	50	4.5
КМ 100-80-160а Насос	КМ100-80-160аНасос	по запросу	90	26	6	11	380	2900	48	71	50	4.5
КМ 100-80-160б Агрегат	КМ100-80-160бАгрегат	по запросу	80	20	6	7	380	2900	48	71	50	4.5
КМ 100-80-160б Насос	КМ100-80-160бНасос	по запросу	80	20	6	7	380	2900	48	71	50	4.5
КМ 150-125-250 Агрегат	КМ150-125-250Агрегат	по запросу	200	20	6	18.5	380	1450	24	82	50	4.2
КМ 150-125-250 Насос	КМ150-125-250Насос	по запросу	200	20	6	18.5	380	1450	24	82	50	4.2
КМ 150-125-250а Агрегат	КМ150-125-250аАгрегат	по запросу	180	16	6	15	380	1450	24	81	50	4.2
КМ 150-125-250а Насос	КМ150-125-250аНасос	по запросу	180	16	6	15	380	1450	24	81	50	4.2
КМ 50-32-125 Агрегат	КМ50-32-125Агрегат	19108,44	12.5	20	3.5	2.2	380	2900	48	58	50	3.5
КМ 50-32-125 Насос	КМ50-32-125Насос	-	12.5	20	3.5	2.2	380	2900	48	58	50	3.5
КМ 50-32-125а Агрегат	КМ50-32-125аАгрегат	по запросу	10	16	3.5	1.5	380	2900	48	56	50	3.5
КМ 50-32-125а Насос	КМ50-32-125аНасос	по запросу	10	16	3.5	1.5	380	2900	48	56	50	3.5
КМ 65-50-125 Агрегат	КМ65-50-125Агрегат	24345,36	25	20	3.5	4	380	2900	48	66	50	3.8
КМ 65-50-125 Насос	КМ65-50-125Насос	-	25	20	3.5	4	380	2900	48	66	50	3.8
КМ 65-50-125а Агрегат	КМ65-50-125аАгрегат	по запросу	23	16	3.5	4	380	2900	48	64	50	3.8
КМ 65-50-125а Насос	КМ65-50-125аНасос	по запросу	23	16	3.5	4	380	2900	48	64	50	3.8
КМ 65-50-160 Агрегат	КМ65-50-160Агрегат	25538,76	25	32	3.5	5.5	380	2900	48	62	50	3.8
КМ 65-50-160 Насос	КМ65-50-160Насос	-	25	32	3.5	5.5	380	2900	48	62	50	3.8
КМ 65-50-160а Агрегат	КМ65-50-160аАгрегат	по запросу	20	25	3.5	4	380	2900	48	59	50	3.8
КМ 65-50-160а Насос	КМ65-50-160аНасос	по запросу	20	25	3.5	4	380	2900	48	59	50	3.8
КМ 80-50-200 Агрегат	КМ80-50-200Агрегат	по запросу	50	50	6	15	380	2900	48	66	50	4.5
КМ 80-50-200 Насос	КМ80-50-200Насос	по запросу	50	50	6	15	380	2900	48	66	50	4.5
КМ 80-50-200а Агрегат	КМ80-50-200аАгрегат	по запросу	45	40	6	11	380	2900	48	62	50	4.5
КМ 80-50-200а Насос	КМ80-50-200аНасос	по запросу	45	40	6	11	380	2900	48	62	50	4.5
КМ 80-65-160 Агрегат	КМ80-65-160Агрегат	33008,04	50	32	6	7.5	380	2900	48	71	50	4
КМ 80-65-160 Насос	КМ80-65-160Насос	-	50	32	6	7.5	380	2900	48	71	50	4
КМ 80-65-160а Агрегат	КМ80-65-160аАгрегат	по запросу	45	28	6	7	380	2900	48	69	50	4
КМ 80-65-160а Насос	КМ80-65-160аНасос	по запросу	45	28	6	7	380	2900	48	69	50	4
КМ 80-65-160б Агрегат	КМ80-65-160бАгрегат	по запросу	40	20	6	5.5	380	2900	48	66	50	4
КМ 80-65-160б Насос	КМ80-65-160бНасос	по запросу	40	20	6	5.5	380	2900	48	66	50	4

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :

КМ – консольный моноблочный;
50 – условный диаметр всасывающего патрубка, мм;
32 – условный диаметр выходного патрубка; мм;
125 – условный диаметр рабочего колеса; мм
а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
С– тип уплотнения : Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
У – климатическое исполнение;
3.1 – категория размещения.

НАЗНАЧЕНИЕ

Электронасосы центробежные консольные моноблочные типа КМ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм, а также других жидкостей, сходных с водой по плотности и химической активности.

Электронасосы изготавливаются:

для КМ с одинарным сальниковым уплотнением - для перекачивания жидкости до +85°С;
для КМ с торцовым уплотнением - для перекачивания жидкости до +120°С.
для 1КМ50 и 1КМ65 - для перекачивания жидкости от до +85°С
для 1КМ80 и 1КМ100 – для перекачивания жидкости до +105°С.

Электронасосы применяются в системах водоснабжения и отопления производственных и жилых помещений.

Класс защиты электронасосов от поражения электрическим током I ГОСТ 12.2.007.0-75. Электронасосы относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90. Климатическое исполнение У, категория размещения 3.1 по ГОСТ 15150-69.

Электронасосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.

КОНСТРУКЦИЯ

Электронасос КМ состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.

Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Рабочее колесо представляет собой отливку из чугуна и закреплено на валу шпонкой и винтом или гайкой.

Уплотнение вала – одинарная мягкая сальниковая набивка или торцовое уплотнение. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.

ПРИМЕНЕНИЕ

для перекачивания чистой воды (холодной, горячей до 120°С) в системах водоснабжения структур ЖКХ , муниципальных водоканалов
для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
для обеспечения водой садоводческих и дачных посёлков
в системах пожаротушения жилых и гражданских объектов
на объектах теплоэнергетики – для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
компактность конструкции;
отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума;

Руководство по эксплуатации "Электронасосы центробежные консольные моноблочные типа КМ" (для КМ) № Н49.151.00.000 РЭ / ТУ3631-216-05747979-2003

PDF 2.5 MбСкачать

Руководство по эксплуатации "Электронасосы центробежные консольные моноблочные типа 1КМ" (для 1КМ) № Н49.941.01.00.000 РЭ / ТУ3631-216-05747979-2003

PDF 4.5 MбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования" "Электронасосы центробежные консольные моноблочные типа КМ;Электронасосы центробежные консольные моноблочные линейные типа 1КМЛ;Электронасосы центробежные консольные моноблочные

PDF 2.7 MбСкачать
