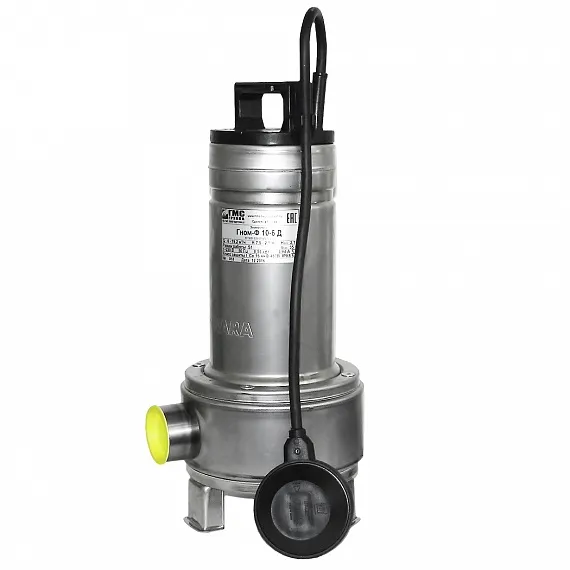

Насосы ГНОМ Ф и ФР погружные фекальные моноблочные для дренажа, канализации, с режущим механизмом-измельчителем (ФР)

ПРОИЗВОДИТЕЛЬ: ЛИВГИДРОМАШ

Заказать

Тип конструкции насоса
погружные, моноблочные
Область применения
водозабор поверхностный, водоснабжение холодное, дренаж, канализация
Перекачиваемая среда
вода чистая, вода загрязненная, канализационные стоки

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Мощность потребляемая насосом (номин.), кВт	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Ток, А
Гном Ф 10-6 (380В) Агрегат	ГномФ10-6(380В) Агрегат	по запросу	3 - 19.2	9 - 2.1	0.55	0.73	380В	1.49
Гном Ф 10-6 (380В) Насос	ГномФ10-6(380В) Насос	по запросу	3 - 19.2	9 - 2.1	0.55	0.73	380В	1.49
Гном Ф 10-6 Д (220В) Агрегат	ГномФ10-6Д(220В) Агрегат	по запросу	3 - 19.2	9 - 2.1	0.55	0.8	220В	3.94
Гном Ф 10-6 Д (220В) Насос	ГномФ10-6Д(220В) Насос	по запросу	3 - 19.2	9 - 2.1	0.55	0.8	220В	3.94
Гном Ф 16-6 (380В) Агрегат	ГномФ16-6(380В) Агрегат	по запросу	3 - 30	9.3 - 3.2	0.75	1.09	380В	2.36
Гном Ф 16-6 (380В) Насос	ГномФ16-6(380В) Насос	по запросу	3 - 30	9.3 - 3.2	0.75	1.09	380В	2.36
Гном Ф 16-6 Д (220В) Агрегат	ГномФ16-6Д(220В) Агрегат	по запросу	3 - 30	9.3 - 3.2	0.75	1.14	220В	5.84
Гном Ф 16-6 Д (220В) Насос	ГномФ16-6Д(220В) Насос	по запросу	3 - 30	9.3 - 3.2	0.75	1.14	220В	5.84
Гном Ф 20-8 (380В) Агрегат	ГномФ20-8(380В) Агрегат	по запросу	3 - 36	11.8 - 3.6	1.1	1.49	380В	2.83
Гном Ф 20-8 (380В) Насос	ГномФ20-8(380В) Насос	по запросу	3 - 36	11.8 - 3.6	1.1	1.49	380В	2.83
Гном Ф 20-8 Д (220В) Агрегат	ГномФ20-8Д(220В) Агрегат	по запросу	3 - 36	11.8 - 3.6	1.1	1.58	220В	7.02
Гном Ф 20-8 Д (220В) Насос	ГномФ20-8Д(220В) Насос	по запросу	3 - 36	11.8 - 3.6	1.1	1.58	220В	7.02
Гном Ф 25-8 (380В) Агрегат	ГномФ25-8(380В) Агрегат	по запросу	3 - 40.2	13.9 - 4.2	1.5	1.96	380В	3.81
Гном Ф 25-8 (380В) Насос	ГномФ25-8(380В) Насос	по запросу	3 - 40.2	13.9 - 4.2	1.5	1.96	380В	3.81
Гном ФР 4-17 (220В) Агрегат	ГномФР4-17(220В) Агрегат	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84
Гном ФР 4-17 (220В) Насос	ГномФР4-17(220В) Насос	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84
Гном ФР 4-17 (380В) Агрегат	ГномФР4-17(380В) Агрегат	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.39	380В	2.63
Гном ФР 4-17 (380В) Насос	ГномФР4-17(380В) Насос	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.39	380В	2.63
Гном ФР 4-17 Д (220В) Агрегат	ГномФР4-17Д(220В) Агрегат	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84
Гном ФР 4-17 Д (220В) Насос	ГномФР4-17Д(220В) Насос	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например Гном Ф Р 4 – 17 Д , 220В, где :

Гном – торговое наименование насоса
Ф – фекальный (область применения)
Р – с режущим механизмом
4 – номинальная подача, м³/ч
17 – номинальный напор, м
Д - с поплавковым выключателем только для насосов с питанием от однофазной сети 220 В, а без обозначения - комплектация без поплавкового выключателя
220В – исполнение насоса с питанием от однофазной сети, 380В - с питанием от трехфазной сети

НАЗНАЧЕНИЕ

Насосы Гном Ф, ФР – погружные фекальные электронасосы с нержавеющим корпусом переносные (с ручкой). Насосы ГНОМ Ф, ФР - дренажные, канализационные, предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей температурой до 35 °С, с содержанием различных неабразивных взвешенных частиц размером до 50 мм в диаметре. Насосы изготовляются из материалов, устойчивых к агрессивным моющим средствам, присутствующим в стоках.

Насосы Гном ФР - с режущим механизмом, могут откачивать стоки с твердыми и волокнистыми включениями. В отличие от насосов Гном Ф имеют высокий напор и небольшой диаметр патрубка (DN25), что позволяет осуществлять отвод стоков с измельченными примесями на большие расстояния.

Электронасосы выпускаются в исполнениях с питанием от однофазной сети – 220 В и питанием от трехфазной сети 380 В - частотой 50Гц. Насосы в однофазном исполнении 220В укомплектованы поплавковым выключателем. Подключение электронасоса в трехфазном исполнении 380В допускается только через автоматический выключатель с комбинированным термомагнитным расцепителем для запуска и защиты электродвигателя. Режим работы - продолжительный.

Максимальная глубина погружения – 5 м. Максимально допустимое внешнее давление жидкости – 1 МПа.

Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.

Климатическое исполнение У* ГОСТ 15150-69.

КОНСТРУКЦИЯ

Насосы Гном Ф, ФР представляют собой переносной моноблок, состоящий из изолированного электродвигателя, защищенный системой нескольких уплотнений с промежуточной масляной камерой и насосной части.

Насосная часть состоит из рабочего колеса, закрепленного на валу электродвигателя и корпуса насоса.

Приводом электронасосов является однофазный конденсаторный асинхронный электродвигатель или трехфазный асинхронный электродвигатель. Электродвигатель состоит из статора и ротора. Охлаждение электродвигателя осуществляется за счет теплоотдачи в окружающую среду (воду) , то есть электронасос при эксплуатациии должен быть полностью погружен в перекачиваемую жидкость.

Синхронная частота вращения ротора – 3000 об/мин. Направление вращения – против часовой стрелки, если смотреть со стороны насосной части.

Шнур питания электронасоса с трехфазным электродвигателем имеет свободный конец для подключения к автоматическому выключателю или пускозащитному устройству.

Запуск электронасоса с приводом от однофазного электродвигателя
осуществляется посредством встроенного рабочего конденсатора и поплавкового
выключателя. Электродвигатель в однофазном исполнении имеет встроенную тепловую защиту в случае его перегрева.

ПРИМЕНЕНИЕ

откачка жидкостей из выгребных ям и септиков
осушение затопленных помещений
откачка воды из бассейнов
полив в сельском хозяйстве

Дополнительно для насосов Гном ФР:

откачка стоков из канализационных систем с большим количеством пользователей, где вероятно наличие посторонних предметов в стоках
откачка стоков от пищеблоков, где в слив попадают очистки овощей и остатки еды при мытье посуды
откачка стоков в общие коллекторы от коттеджей, дач, ферм, построенных в удаленных районах, где организация обычной самотечной канализации не представляется возможной
откачка воды из открытых водоемов с наличием в воде водорослей, ила, мусора

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

Дополнительно для насосов Гном ФР:

измельчение примесей
высокий напор и небольшой диаметр патрубка (DN25)
отвод стоков на большие расстояния

Руководство по эксплуатации "Электронасосы центробежные погружные типа Гном Ф, Гном ФР" № 28ТНП.00.000-01 РЭ

PDF 1.1 MбСкачать

Сертификат соответствия ТР ТС 010/2011 "О безопасности машин и оборудования"

PDF 2.6 MбСкачать

Сертификат соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

PDF 2.6 MбСкачать

Опросный лист - Канализационные насосы.doc

DOC 371.5 КбСкачать

Модель	Артикул	Цена, ₽, с НДС	Подача (номин.), м³/ч	Напор, м	Мощность потребляемая насосом (номин.), кВт	Мощность потребляемая насосом (макс.), кВт	Напряжение сети, В	Ток, А
Гном Ф 10-6 (380В) Агрегат	ГномФ10-6(380В) Агрегат	по запросу	3 - 19.2	9 - 2.1	0.55	0.73	380В	1.49
Гном Ф 10-6 (380В) Насос	ГномФ10-6(380В) Насос	по запросу	3 - 19.2	9 - 2.1	0.55	0.73	380В	1.49
Гном Ф 10-6 Д (220В) Агрегат	ГномФ10-6Д(220В) Агрегат	по запросу	3 - 19.2	9 - 2.1	0.55	0.8	220В	3.94
Гном Ф 10-6 Д (220В) Насос	ГномФ10-6Д(220В) Насос	по запросу	3 - 19.2	9 - 2.1	0.55	0.8	220В	3.94
Гном Ф 16-6 (380В) Агрегат	ГномФ16-6(380В) Агрегат	по запросу	3 - 30	9.3 - 3.2	0.75	1.09	380В	2.36
Гном Ф 16-6 (380В) Насос	ГномФ16-6(380В) Насос	по запросу	3 - 30	9.3 - 3.2	0.75	1.09	380В	2.36
Гном Ф 16-6 Д (220В) Агрегат	ГномФ16-6Д(220В) Агрегат	по запросу	3 - 30	9.3 - 3.2	0.75	1.14	220В	5.84
Гном Ф 16-6 Д (220В) Насос	ГномФ16-6Д(220В) Насос	по запросу	3 - 30	9.3 - 3.2	0.75	1.14	220В	5.84
Гном Ф 20-8 (380В) Агрегат	ГномФ20-8(380В) Агрегат	по запросу	3 - 36	11.8 - 3.6	1.1	1.49	380В	2.83
Гном Ф 20-8 (380В) Насос	ГномФ20-8(380В) Насос	по запросу	3 - 36	11.8 - 3.6	1.1	1.49	380В	2.83
Гном Ф 20-8 Д (220В) Агрегат	ГномФ20-8Д(220В) Агрегат	по запросу	3 - 36	11.8 - 3.6	1.1	1.58	220В	7.02
Гном Ф 20-8 Д (220В) Насос	ГномФ20-8Д(220В) Насос	по запросу	3 - 36	11.8 - 3.6	1.1	1.58	220В	7.02
Гном Ф 25-8 (380В) Агрегат	ГномФ25-8(380В) Агрегат	по запросу	3 - 40.2	13.9 - 4.2	1.5	1.96	380В	3.81
Гном Ф 25-8 (380В) Насос	ГномФ25-8(380В) Насос	по запросу	3 - 40.2	13.9 - 4.2	1.5	1.96	380В	3.81
Гном ФР 4-17 (220В) Агрегат	ГномФР4-17(220В) Агрегат	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84
Гном ФР 4-17 (220В) Насос	ГномФР4-17(220В) Насос	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84
Гном ФР 4-17 (380В) Агрегат	ГномФР4-17(380В) Агрегат	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.39	380В	2.63
Гном ФР 4-17 (380В) Насос	ГномФР4-17(380В) Насос	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.39	380В	2.63
Гном ФР 4-17 Д (220В) Агрегат	ГномФР4-17Д(220В) Агрегат	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84
Гном ФР 4-17 Д (220В) Насос	ГномФР4-17Д(220В) Насос	по запросу	0.9 - 6.6	23.5 - 9.5	1.1	1.5	220В	6.84

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например Гном Ф Р 4 – 17 Д , 220В, где :

Гном – торговое наименование насоса
Ф – фекальный (область применения)
Р – с режущим механизмом
4 – номинальная подача, м³/ч
17 – номинальный напор, м
Д - с поплавковым выключателем только для насосов с питанием от однофазной сети 220 В, а без обозначения - комплектация без поплавкового выключателя
220В – исполнение насоса с питанием от однофазной сети, 380В - с питанием от трехфазной сети

НАЗНАЧЕНИЕ

Максимальная глубина погружения – 5 м. Максимально допустимое внешнее давление жидкости – 1 МПа.

Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.

Климатическое исполнение У* ГОСТ 15150-69.

КОНСТРУКЦИЯ

Насосная часть состоит из рабочего колеса, закрепленного на валу электродвигателя и корпуса насоса.

ПРИМЕНЕНИЕ

откачка жидкостей из выгребных ям и септиков
осушение затопленных помещений
откачка воды из бассейнов
полив в сельском хозяйстве

Дополнительно для насосов Гном ФР:

откачка стоков из канализационных систем с большим количеством пользователей, где вероятно наличие посторонних предметов в стоках
откачка стоков от пищеблоков, где в слив попадают очистки овощей и остатки еды при мытье посуды
откачка стоков в общие коллекторы от коттеджей, дач, ферм, построенных в удаленных районах, где организация обычной самотечной канализации не представляется возможной
откачка воды из открытых водоемов с наличием в воде водорослей, ила, мусора

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

Дополнительно для насосов Гном ФР:

измельчение примесей
высокий напор и небольшой диаметр патрубка (DN25)
отвод стоков на большие расстояния
