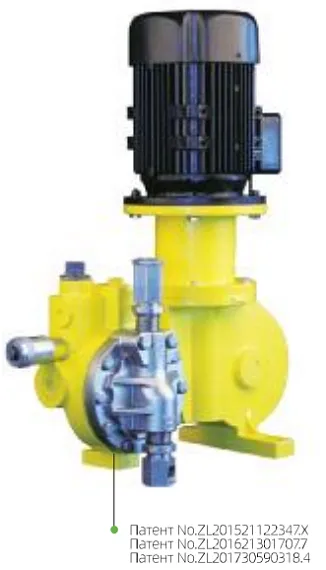

Механические мембранные дозирующие насосы FROY

ПРОИЗВОДИТЕЛЬ: CNP

Цена

По запросу

Заказать

Области применения

Защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, энергетическая, металлургическая, медицинская, пищевая и другие области.

Характеристики

Максимальная подача: 329 л/ч
Максимальное давление нагнетания: 211 бар
Диапазон регулирования подачи: 30-100%
Точность в установившемся режиме: ±1%
Максимальная высота всасывания: 3 м

Описание
Документы

Основные рабочие параметры

Максимальная подача: 329 л/ч
Максимальное давление нагнетания: 211 бар
Диапазон регулирования подачи: 30-100%
Точность в установившемся режиме: ±1%
Максимальная высота всасывания: 3 м

Основные особенности

Привод

Компактная конструкция с червячным механизмом.
Износостойкие шарикоподшипники обеспечивают стабильный режим работы.
Благодаря смазке в масляной ванне удается обеспечить длительный срок службы элементов привода.
Возможна регулировка подачи в остановленном и работающем состоянии: режим регулировки может быть ручным или с частотным преобразованием.

Проточная часть

Благодаря использованию байпаса мембрана с гидравлическим приводом имеет более длительный срок службы.
Встроенный регулируемый предохранительный клапан может автоматически защитить мембрану и крышку насоса от повреждения при избыточном давлении.
Высокоточная конструкция клапана обеспечивает точное дозирование.
Широкий выбор материалов проточной части позволяет перекачивать самые различные рабочие жидкости.
Датчики целостности мембраны с сигнализацией.

Основные применения

Области применения: защита окружающей среды, нефтехимическая, химическая, нефтеперерабатывающая, энергетическая, металлургическая, медицинская, пищевая и другие области.

Основные компоненты проточной части

Проточная часть	Крышка насоса	Корпус клапана	Седло клапана	Запирающий элемент	Изолирующая мембрана	Уплотнительное кольцо	Пружина
PVC	PVC	PVC	PVDF	цирконий	PTFE	Фторкаучук	-----
PVDF	PVDF	PVDF	PVDF	цирконий	PTFE	Фторкаучук	-----
316SS	316SS	316SS	316SS	цирконий	PTFE	Фторкаучук	Хастеллой С276
Хастеллой 20	Хастеллой 20	Хастеллой 20	Хастеллой 20	Хастеллой 20	PTFE	Фторкаучук	Хастеллой С276
Хастеллой С22	Хастеллой С22	Хастеллой С22	Хастеллой С22	Хастеллой С22	PTFE	Фторкаучук	Хастеллой С276

Дополнительные устройства

Следует предусмотреть необходимые устройства, такие как: фильтр, демпфер пульсаций, предохранительный клапан и балансировочный клапан.

Гидравлический мембранный дозирующий насос серии FROY Маркировка

Серия

Код	Описание	Примечания
A	RA	7/16", 5/8", 1-1/16" плунжер, низкое давление, максимальная подача: 116 л/ч, максимальное давление: 24 бар
B	RB	19/32", 7/8", 1-7/16" плунжер, максимальная подача: 329 л/ч, максимальное давление: 103 бар
H	RH	7/16" плунжер, высокое давление, максимальная подача: 17 л/ч, максимальное давление: 124 бар
P	RP	7/16", 5/8", 1-1/16" плунжер, применение при высокой вязкости, максимальная подача: 68 л/ч, максимальное давление: 24 бар
T	RT	11/32" плунжер, максимальная подача: 7,1 л/ч, максимальное давление: 211 бар
H	RH	1/2" плунжер, максимальная подача: 30 л/ч, максимальное давление: 211 бар

Подача

Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	Насос с металлической крышкой (л/ч)				Насос с пластиковой крышкой (л/ч)		Мощность двигателя (кВт)
Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	7бар	14бар	20бар	24бар	7бар	10бар	Мощность двигателя (кВт)
A	7/16"(Ф11.1ММ)	20.8ММ	RA002	1:48	30	1760	2.3	2.2	2.1	2.0	2.2	2.0	0.25kW-standard configuration 0.37kW-for single-phase, explosion-proof, adjustable speed, optional
	7/16"(Ф11.1ММ)		RA008	2:30	96	310	7.9	7.7	7.3	7.2	7.7	7.5
	5/8"(Ф15,9ММ)		RA005	1:48	30	1760	5.0	4.7	4.5	4.4	4.7	4.5
	1-1/16"(Ф27.0ММ)		RA020	1:48	30	150	19	19	18	17	18	18
			RA040	2:48	60	75	39	38	36	36	36	35
			RA060	2:30	96	40	61	60	58	57	57	57
			RA090	4:38	152	35	94	91	--	--	92	91
			RA120	4:32	178	30	116	112	--	--	114	112

Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	Насос с металлической крышкой (л/ч)						Насос с пластиковой крышкой (л/ч)		Мощность двигателя (кВт)
Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	7бар	17бар	24бар	28бар	67бар	103бар	7бар	10бар	Мощность двигателя (кВт)
B	19/32"(Ф15.1ММ)	40.6ММ	RB020	2:50	60	102	22	22	21	21	19	18	--	--	0.75 кВт - стандартная конфигурация 1.1 кВт - возможность регулирования скорости
			RB030	2:38	80	74	30	29	28	28	22	22	--	--
			RB040	4:50	120	44	42	40	40	40	38	36	--	--
			RB050	4:38	52	38	55	54	53	53	49	47	--	--
	7/8"(Ф22.2ММ)		RB070	2:38	80	169	66	64	62	61	50	--	66	66
			RB090	4:50	120	114	96	94	92	91	80	--	96	95
			RB120	4:38	152	88	125	122	120	119	105	--	125	124
	1-7/16"(Ф36.5ММ)		RB180	2:38	80	58	179	171	166	160	--	--	179	176
			RB270	4:50	120	34	267	259	254	248	--	--	267	264
			RB330	4:38	152	26	329	318	310	303	--	--	329	326

Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	Насос с металлической крышкой (л/ч)						Мощность двигателя (кВт)
Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	7бар	28бар	55бар	83бар	103ар	124бар	Мощность двигателя (кВт)
H	7/16"(Ф11.1ММ)	20.8ММ	RH002	1:77	19	2660	1.8	1.7	1.6	1.4	1.4	1.2	0.25
			RH003	1:48	30	1760	2.5	2.2	1.9	1.9	1.9	1.9
			RH005	2:48	60	720	5.3	5.0	4.7	4.4	4.1	3.8
			RH009	2:30	96	310	8.8	8.2	7.9	7.2	6.6	6.3
			RH014	4:38	152	210	14.0	12.9	12.6	11.4	10.4	9.7
			RH015	4:32	178	180	17.0	15.8	15.4	13.9	12.7	12.0

Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	Насос с металлической крышкой (л/ч)				Мощность двигателя (кВт)
Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	7бар	14бар	20бар	24бар	Мощность двигателя (кВт)
P Высокая степень прилипания	7/16"(Ф11.1ММ)	20.8ММ	RP001	1:77	19	12200	1.6	1.6	1.5	1.5	0.25
			RP002	1:48	30	7500	2.3	2.2	2.1	2.0
			RP008	2:30	96	2000	7.9	7.7	7.3	7.2
	5/8"(Ф15.9ММ)		RP005	1:48	30	5000	5.0	4.7	4.5	4.4
			RP011	2:48	60	2500	11.0	10.7	10.3	10.0
			RP015	2:30	96	1250	17.6	17.0	16.7	16.0
			RP020	4:50	120	600	21.9	21.1	20.7	19.9
	1-1/16"(Ф27.0ММ)		RP035	2:48	60	1000	34.6	33.9	32.1	31.1
			RP050	2:30	96	500	55.0	54.4	52.2	50.9
			RP070	4:50	120	300	68.4	67.6	64.9	63.3

Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	Насос с металлической крышкой (л/ч)			Мощность двигателя (кВт)
Серия	Диаметр плунжера (мм)	Длина хода	Модель	Соотношение скоростей	Частота хода (мин)	Максимальная вязкость ср	14бар	175бар	211бар	Мощность двигателя (кВт)
T	11/32"(Ф8.7ММ)	20.8ММ	RT001	1:48	30	1760	1.4	1.3	1.2	0.55
			RT002	2:48	60	700	2.8	2.5	2.3
			RT004	2:30	96	337	4.3	4.0	3.8
			RT006	4:38	152	143	6.8	6.4	6.0
			RT007	4:32	180	95	8.1	7.6	7.1
W	1/2"(Ф12.7ММ)	40.6ММ	RW008	1:38	40	650	8.8	8.4	7.8	1.1
			RW012	2:50	60	285	13.5	12.6	11.9
			RW015	2:38	80	160	18.3	17.0	15.8
			RW025	4:50	120	43	29.0	27.1	25.2	1.5
			RW030	4:38	152	41	34.1	31.9	29.7	1.5

Примечение:

1. "соотношение скоростей", указанное в таблице, относится к номинальному коэффициенту скорости
2. Зеленым текстом указана номинальная подача
