Насос Иртыш – альтернатива устаревшей технике

Одной из причин появления насосов и мотопомп для воды серии «Иртыш» стал дисбаланс между качеством и ценой сложившийся в России в 1995-1998 г. Выпускавшиеся с 1991 г. Омские насосы «К» практически перестали продаваться, т.к. не выдерживали ценовой конкуренции с насосами серии «К», выпускавшихся колониями, и сходными с ними «Сельскими» производителями, изготавливающими продукцию очень низкого качества, но и по очень низким ценам. Коллектив завода «Взлет» - это выходцы из ВПК из аэрокосмического объединения «ПО Полет», морально не могли выпускать брак, а квалифицированные рабочие, обходились гораздо дороже заключенных, поэтому нужна была номенклатура производства, для которой качество было важнее цены и высокий технический уровень инженеров и рабочих являлся бы конкурентным преимуществом перед другими производителями. Второй причиной был дефолт 1998 г. в России. Пока доллар стоил 3-5 рублей. Коммунальщики и многие другие потребители насосов получили возможность приобретать самое передовое западное насосное оборудование и заниматься автоматизацией технологических процессов перекачки жидкости в 1999 г., когда доллар достиг 30 рублей покупка фирменного оборудования стала весьма проблематичной, а желание работать с качественной техникой осталось. И третьей причиной появления насосов серии « Иртыш» завода «Взлет» стало отсутствие производства погружных канализационных насосов в России и странах СНГ, т.е. бывшем СССР.

Гном, ЦМК, Мутнушка не альтернатива насосам Иртыш

Очень часто канализационные насосы Иртыш сравнивают с другими дренажными насосами для грязной воды: Гном, ЦМК, мутнушка и т.д. Такие сравнения являются не правомерными, почему? Дренажные насосы Гном – не предназначены для работы в канализации - это мотопомпы для грязной воды из котлованов, траншей, подвалов, и т.д. Из-за маленьких проходов в рабочем колесе засоряются на хоз. бытовых стоков. Насос "Мутнушка" – это копия с насоса Иртыш 11 ПФ, т.е. 1,1 кВт, представлена одной единственной моделью 1,1 кВт и даже если она сделана неплохо, нет данных об эксплуатации, отсутствие модельного ряда – делает практически бессмысленным ее приобретение, т.к. основная эксплуатация дренажных насосов в канализации начинается с 3 кВт мощности. Также выглядит ситуация с ЦМК 16/27- всего 1 насос и хотя сейчас сделано несколько моделей это все равно не ряд. К насосам не разработан погружной соединитель, и о том как его монтировать и доставать из воды производитель просто не задумался. В них нет датчиков воды, температуры, т.е. либо его надо чуть ли не каждый день доставать и сливать масло из масляной камеры, а опять же, как его доставать никто не знает, т.к. нет погружного соединителя. Свободные проходы в ЦМК 16/27-20 мм для сравнения у насоса «Иртыш 30ПФ-50 мм», а во всех остальных больше, т.е. надежность его работы по засорам не в 2,5 раза выше, а в десятки раз. На сегодняшний день большая часть насосов и мотопомп для грязной воды оснащается по заявке покупателя вихревым рабочим колесом, и там где в стоках много тряпок, бинтов и разных длиной волокнистых включений проблема незасоряемости решается без замены оборудования, за счет смены рабочего колеса. И еще одно глобальное отличие погружных фекальных насосов Иртыш от Гномов и ЦМК, ЦФМ и т.д. – это то, что они сразу сделаны под автоматическую работу без обслуживающего персонала, т.е. оснащены датчиками, кабелями и станциями управления для любого количества насосов. Итак, погружные фекальные насосы Иртыш - это комплект оборудования из: погружных соединителей, специальной запорной арматуры, поплавков, датчиков давления, частотных регуляторов, плавных пусков и электронных мозгов, АВРов и т.д., выполненных профессионалами высочайшей квалификации в заводских условиях и прошедших испытания на стенде. А Мутнушки и ЦМК – это основа для творчества энтузиастов, в эксплуатирующих организациях, которые не являются специалистами в гидравлике, машиностроении и автоматизации, делают все непонятно как, непонятно где, либо должны привлекать специалистов со стороны и с их помощью пытаться связать воедино конструктивно не связанные между собой изделия.

Кто наши конкуренты. Почему надо покупать российскую технику (насосы Иртыш, мотопомпы для воды)

На сегодняшний день – у нас 2 основных конкурента и много второстепенных.

Первый – это насосы «ФЛЮГТ», в том числе центробежные и консольные насосы, они имеют два основных преимущества – это очень высокое качество изготовления, передовые разработки конструкции гидравлики и электодвигателя.

Вторым конкурентом является фирма «Grundfos»(Грундфос), он работает с большим количеством российских фирм торгующих насосами, мотопомпами и насосными станциями активно взаимодействует с проектировщиками, имеет офисы во многих российских городах, вкладывает огромные деньги в рекламу и как заслуженный результат – все профессионалы знают, что такое дренажные насосы «Грундфос» (Grundfos).

Второстепенными конкурентами являются фирмы Вило (Wilo), КСБ, АБС и громадное количество итальянских фирм, создающих впечатление – что в Италии выпускает центробежные насосы и мотопомпы для грязной воды каждая деревня.

Какие же основания покупать российскую технику и, в первую очередь, насосы Иртыш?

И совсем не главная – цена насоса Иртыша, как правило в 1,5 – 3 раза дешевле.
Наличие аналогов производителя в России, и запчасти глобально дешевле, чем у немцев и шведов. Исходя из практики, импортные насосы ждут ремонта 6-10 месяцев, а мы в состоянии отремонтировать или поставить необходимую запчасть буквально за сутки, чем сильно облегчается эксплуатация насосов.
Мы - единственные из производителей насосов, кто сам делает автоматику к ним и можем учесть все пожелания заказчика, а конкуренты используют готовые шкафы от АББ, Сименса и т.д. и не могут их изменить.
Покупая российские насосы, мы создаем высоко технологичное производство, новые рабочие места. Тем самым деньги, заплаченные за насосы остаются в России, а купив фирменное оборудование за границей, мы почти все деньги отправим немцам, шведам и т.д. А сами будем копать для них уголь, качать нефть и завидовать как у них хорошо.

Какие модели у импортной техники конкурентны нашим насосам Иртыш, а какие нет?

На рынке канализационных насосов и насосных станций кнс присутствует разная по уровню техника. Консольные насосы, центробежные насосы (wilo и grundfos), мотопомпы для грязной воды и другое оборудование аналогичного назначения. Если мы ее будем рассматривать по мощности, то после мощности 22 кВт вся техника является достаточно серьезной потому, что ее в состоянии делать только крупные производители (Grundfos, Wilo). Стоит она дорого, и только отдельные российские производители пытаются засунуть электродвигатель в стальную трубу и привернув к ней заглушки выдают – эту «штуку» за насос (консольный или центробежный).

А вот в области мощностей от 0,75 кВт до 5-7 кВт достаточно много насосной техники, которую всерьез промышленной считать нельзя, из-за слабой конструкции, как правило, ее сразу видно – это корпуса из нержавейки, гидравлика из пластика, очень маленький вес и естественно высокооборотистые электродвигатели, как правило 2-х полюсные реже 4-х полюсные.И цена у них достаточно демократична, чем вызывает у многих недоумение, почему Российские «Иртыши», схожие по мощности, по цене близки к импортным насосам, а иной раз и дороже. Просто сравнивать напор, подачу и мощность без рассмотрения конструкции бывает очень часто некорректно.

Характеристики насосов Иртыш:

Особенности гидравлической части: Рабочие колеса (что на что влияет), Погружные и непогружные насосы Иртыш, горизонтальные и вертикальные насосы, с рубашками, большие и тяжелые, режущие механизмы и нержавеющие материалы, материал уплотнительных элементов

Рабочие колеса: на сегодняшний день мы используем в наших насосах 2 типа колес: канальные и свободно-вихревые. Канальные бывают с 1,2,3-х лопатками, чем меньше лопаток – тем шире проходное сечение колеса, следовательно, меньше вероятность засорения и более надежнее работа. При большем количестве лопаток – выше К.П.Д. значит меньшее энергопотребление: 1 кВт*24ч*365дней*2р10коп. = 18396 руб. в год за 1 кВт мощности, а если – это 10кВт или 100. У вихревых колес К.П.Д. максимум 50% и ниже, а у 2-х канальных 70%-80%, но зато на вихревое колесо ничего не намотается и не заклинит в зазоре «улитка-колесо». Поэтому на больших мощностях, применение вихревых колес делается обдуманно из условий эксплуатации. А на маленьких, где мощность 1,1 кВт( т.е. 11 Иртыш) 20% КПД не значит ничего, и мы вообще сняли с производства канальное колесо и оставили вихревое.
Погружные – непогружные фекальные насосы Иртыш. Если делать канализацию с нуля, то, конечно, погружной насос, «сидящий» в бочке, не занимает места и станция получается компактной плюс охлаждение насоса водяное – т.е. гораздо более эффективное, чем воздушное и мы его можем включать чаще, чем наружные, соответственно объем сточной ямы уменьшается, следовательно, КНС меньших размеров и меньших денег. В современной России все уже давно построено, а насосы стоят устаревшие и требуют замены из-за физического износа, низкого К.П.Д. и неготовности к автоматизации. Вот тогда на каждой конкретной станции и рассматривается какие насосы ставить.

Погружные или наружные, горизонтальные или вертикальные насосы Иртыш.

Начнем с самого простого варианта – если нет угрозы затопления, то устанавливаются сухие насосы, они дешевле примерно на 40%. Если нет проблем с площадью, то ставим горизонтально, чтобы на входе был прямой участок – это улучшает работу гидравлики. Если надо сократить площадь под насосами, то разворачиваем их вертикально – любой из Иртышей может быть изготовлен для вертикального и горизонтального монтажа. Если есть угроза затопления – то необходимо ставить погружные насосы, как правило, если станция находится глубоко ниже поверхности земли. Погружные насосы могут быть смонтированы в приемном отделении КНС, так, например, сделано в г. Междуреченске, Кемеровской области. Шесть–132 кВт насосов смонтированы в приемном резервуаре. Но существует большие сложности с монтажом, и удалением накопившегося осадка из приемного резервуара. Либо в машинном отделении и вся станция затапливается, так поступили в г. Ялуторовск, Тюменской области, но это , как правило, небольшие станции и в сильно изношенном состоянии. И основной вариант погружные насосы с рубашкой охлаждения горизонтальной установки, как правило, на старых больших станциях всегда достаточно места, т.к. заменяемые Иртышами насосы ФГ, СД, СМ имеют гораздо большие размеры потому, что собраны через муфту и кронштейн, а Иртыш моноблоки и поэтому наиболее компактны плюс не имеют наружных вращающихся частей и не требуют зоны обслуживания, их можно ставить хоть в сантиметре друг от друга. Рубашки охлаждения могут омываться перекачиваемой жидкостью, но лучше если есть возможность подключения технического водопровода.

Насосы должны быть Большими и Тяжелыми – почему?

Во-первых, чем толще стенки проточной части и самого насоса, тем выше его прочность и срок службы. А самое главное, что канализационный насос должен иметь большие проходы в гидравлической части – меньше вероятность засорения. Также он должен крутится медленно, тогда он не боится ударов от гальки, кирпичей и ломов – плывущих по канализации и не боится потери балансировки от шлифующего рабочее колесо насоса абразива в виде песка и шлака - ресурс работы подшипниковых узлов вырастает в разы. Торцевое уплотнение на каждый/куб перекачиваемой жидкости сделает меньше оборотов. Чтобы тихоходный насос качал, улитку и рабочие колеса приходится делать большими, т.е. большие проходы и незасоряемость. Есть только один серьезный минус – цена, ну тут уж ничего не поделаешь, за все хорошее надо платить.

Материал. Чугун и только чугун. Стенка 10 мм – коррозирует 100 – лет. Чугун хорошо льется, а нержавейка- это дорого, плохо обрабатывается, легко истирается песком, да и просто в канализации не нужна, это вам не химия – разве только болты из нержавейки чтобы, легко откручивались.

Режущий механизм – это мечта! Видели этот замечательный фильм от «Грундфоса»? Как насос с измельчителем режет все подряд – тряпки, перчатки, носки – ну просто класс!!! Ничего не надо чистить, все измельчили и вода унесла. Здорово. Теперь рассмотрим конструкцию, по сути это просто мясорубка и теперь представьте, что в самую лучшую мясорубку, мы начали в месте с тряпками сыпать песок, гравий, гвозди, стекло, болты, гайки, ну сами придумайте, что может плыть по канализации. Короче нож затупился, а проходов нет совсем – все конец насосу, а как все красиво начиналось! Так что только одноканальные, - двух, -трех, а лучше вихревые колеса, маленькие обороты и громадные проходы. К сожалению, чудес не бывает, во всяком случае в канализации. Материал уплотнений самый простой – резиновый кольца, они прекрасно держат единственное, что надо помнить при переборке насоса их желательно менять, стоят они копейки, а резина со временем может потерять эластичность и не восстанавливать форму так, что лучше сменить после разборки, чтоб не было проблем.

Торцовые уплотнения, масляная камера, сменные элементы на корпусах и колесах.

Начинали мы с силицированного графита – но лучшее враг хорошего, сейчас ставим карбиды, а завтра поставим самые лучшие из тех, что будут на рынке, это связано с тем, что цены на лучшее уплотнение все время приближаются к рядовым, торцевые уплотнения мы ставим стандартные и переход на другой материал и другого производителя не вызывает никаких проблем. Это вам не Флюгт – где все специальное и ты можешь купить торец только у них, без выбора, особенно без выбора стоимости – цены там просто АХ! Хотя я думаю с качеством все нормально.

Масляная камера не представляет из себя ничего интересного, защищает торцы от сухого хода, отводит тепло от электродвигателя и подшипников в перекачиваемую воду и не требует никакой ревизии масла, т.к. все насосы оснащены датчиком влажности, который сам сообщит, что в масле накопилась вода и надо ее слить, а при участившихся срабатываниях сменить торцевое уплотнение.

На рабочих колесах и в корпусах улиток установлены сменные чугунные кольца, которые с виду «несерьезная» деталь, а на самом деле отвечают за сохранение насосом К.П.Д.(кроме вихревых) в процессе эксплуатации они изнашиваются, щель между ними увеличивается и вода из полости высокого давления уходит опять на вход насоса, т.е. он начинает работать сам на себя, а не на нас. А с виду все исправно, так что ремонт обязательно начинать с проверки зазоров между кольцами.

Особенности двигателей: датчики, спец валы и т.д.

Особенностей двигателей спец валов и т.д. вам в принципе знать не надо, ни к чему себя утруждать, но тем кто занимается ремонтом наших фекальных погружных насосов Иртыш (ПФ) обязательно сообщить, что в каждой обмотке электрического двигателя заложен датчик температуры, который контролирует ее нагрев, а сквозь провода статора протянут провод датчика влажности в масляную камеру. При самостоятельных перемотках двигателя все это теряется и он остается беззащитным перед водой, которая может в любой момент пойти через изношенное торцевое уплотнение. А также от перегрева электродвигателя причиной которых может быть, перегрузка двигателя при работе на открытую задвижку, недостаточное охлаждение двигателя когда насос не полностью погружен в воду, да и низкое качество электрического тока может привести нагреву обмоток. Большая часть насосов, особенно мощные оснащены гермовводами, для предотвращения протечек воды внутрь насоса по поврежденному кабелю.

Возможности и что предусмотрено в эл щитах. Чем отличаются наши щиты от импортных

Однонасосные щиты управления, поставляемые комплектно с насосами исполнение -016(-026).

Щиты управления, поставляемые совместно с насосами, обеспечивают управление насосом в ручном и автоматическом режимах. Для управления насосом в автоматическом режиме может использоваться один двухуровневый поплавковый выключатель или два одноуровневых. Щит управления обеспечивает защиту насоса от следующих аварийных ситуаций:

- перегрев электродвигателя насоса;

- попадание влаги в масляную камеру насоса;

- неисправность датчиков насоса;

- не допускает пуск насоса с заниженным сопротивлением изоляции электродвигателя;

- перегрузка по току;

- неправильный порядок фаз на вводе щита управления (исключает вращение электродвигателя насоса в обратную сторону), пониженное или повышенное напряжение сети, перекос сетевого напряжение, пропадание питающей фазы (кроме Иртыш 11, М11, 30).

Для работы насоса мощностью от 4кВт в автоматическом режиме необходимо применять щиты управления с устройством плавного пуска (УПП). Применение УПП в щитах управления дополнительно обеспечивает:

- плавный запуск и останов насоса;

- позволяет избежать перегрузки питающей сети в момент пуска и останова насосов, за счёт снижения пусковых токов;

- позволяет избежать гидравлических ударов в трубопроводах и запорной арматуре;

- осуществляет мониторинг нагрузки на валу двигателя (перегрузка, недогрузка (работа на «сухую»), заклинивание).

Двухнасосные щиты управления с ДНК-2.

В щитах управления с ДНК-2 реализуются следующие функции:

- управление насосами по уровню перекачиваемой жидкости посредством сигналов датчиков бака (поплавковых выключателей);

- функции защиты насосов от аварий таких как:

- перегрев электродвигателя насоса;

- попадание воды в масляный картер насоса;

- неисправность датчиков насосов;

- выход напряжения питающей сети за допустимые границы;

- неправильная фазировка питающей сети (пуск двигателей в обратную сторону);

- запоминание произошедших аварийных ситуаций;

- счетчик моточасов по каждому насосу;

- напоминание о необходимости обслуживания насосов (по выработке заданного количества моточасов);

- мониторинг состояния датчиков, облегчающий ремонт в случае возникновения неисправности.

Применении в щитах управления устройств плавного пуска позволяет обеспечить:

- плавный запуск и останов насоса;

- позволяет избежать гидравлических ударов в трубопроводах и запорной арматуре;

При использовании вместо контроллера ДНК-2 контроллер SMH дополнительно реализуется:

- возможность управления от аналогового датчика уровня;

- индикация на передней панели давления в напорном трубопроводе (при наличии датчиков давления);

- индикация на передней панели тока, потребляемого электродвигателем насоса;

- управления насосными агрегатами в ручном режиме;

- возможность передачи информации на диспетчерский пункт.

Также возможно изготовление щитов управления любой конфигурации по техническим требованиям заказчика!

В отличие от щитов управления, поставляемых комплектно с насосами импортного производства, мы можем изготавливать щиты управления с нестандартными алгоритмами согласно конкретного технического задания, предоставленного заказчиком. Или, например, возможно изготовление щитов управления, встраиваемых в существующую систему диспетчеризации заказчика.

Термо- и влагозащита, которой стандартно комплектуются наши щиты управления и насосы, во многих щитах управления импортного производства отсутствует, или является опцией.

Не секретные подробности о датчиках, контроллерах, поплавках, торцовых уплотнениях

Применяемое оборудование

Поплавковые выключатели.

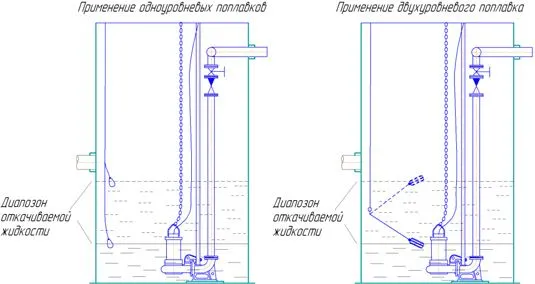

Для управления насосами в автоматическом режиме могут использоваться одноуровневые или двухуровневые поплавковые выключатели.

Изменение состояния одноуровнего поплавкового выключателя происходит в момент превышения (понижения) уровня жидкости высоты подвеса поплавка.

Двухуровневый поплавок имеет регулируемый гистерезис. Изменение состояния поплавка происходит в момент изменения положения оси поплавка относительно поверхности на угол, примерно, 45?. Высота откачиваемой жидкости регулируется путем изменения положения груза, расположенного на проводе поплавкового выключателя.

Аналоговые датчики уровня.

Позволяет отображать точное значение уровня жидкости в резервуаре. Применяются датчики марки: LMP, LMK, ПДГ. Выходной сигнал – 4…20мА.

Аналоговые датчики давления.

Позволяют отображать точное значение давления жидкости. Применяются датчики марки OT-1, MH-2 (Wika) и др. Выходной сигнал – 4…20мА.

Контроллер SMH. Программируемый логический контроллер. Производство ООО «Сегнетикс» г. С.-Петербург.

Устройства плавного пуска.

В настоящее время применяются УПП двух производителей Emotron (Швеция, УПП типа MSF) и Schneider Electric (Франция, УПП типа ATS48).

Основное применение УПП – пуск насосов канализационных станций, работающих в автоматическом режиме.

Преобразователи частоты.

Применяются преобразователи частоты (ПЧ) фирмы Schneider Electric (Франция, ПЧ типа ATV31, ATV61). Преобразователи частоты используются, если по технологическому процессу необходимо точное поддержание регулируемой величины (например, поддержание постоянного давления, уровня). Основное применение ПЧ – установки повышения давления.

Особенности обслуживания и эксплуатации канализационных насосов Иртыш, что мы можем предложить эксплуатационщикам

Особенностью оборудования серии «Иртыш» (пф, пд, нф, пфс, цмк, эко) является минимум технического обслуживания при эксплуатации, причем наличие датчиков и автоматического щита управления позволяет заниматься обслуживанием насосов по мере необходимости, например, замена масла в масляной камере по срабатыванию датчика влажности или по счетчику моточасов наработки насоса, установленному в щитах многонасосных станций. Для облегчения технического обслуживания мы за свой счет проводим обучение специалистов водоканалов; диагностике, сборки- разборки насосов, замене торцевых уплотнений. Электриков учим программированию контроллеров, обращению с плавными пусками, частотными оборотов электродвигатели, при необходимости обеспечиваем стапелями для насосов и необходимой оснасткой. Основным преимуществом эксплуатации нашего оборудования является то, что любую запасную часть к насосу или щиту и практически мгновенно можем отправить заказчику, а при необходимости наши специалисты в оперативном порядке выезжают на место, чтобы разобраться; почему оборудование не работает нормально, и что нужно сделать чтобы технологические процессы перекачки воды шли бесперебойно. Ну и естественно любую консультацию по оборудованию, можно оперативно получить по телефону или по письму. Буквально за минуту связаться со специалистами по гидравлике, механике, автоматике и электрики.

Особенности изготовления насосов которые наши минусы оборачивают в плюсы при эксплуатации.

Завод «Взлет», к сожалению, не является, на сегодняшний день, лидером мирового производства насосов, да и массовым выпуском насосов мы похвастаться не можем, но для покупателей Серии «Иртыш» есть в этом определенные плюсы. КАКИЕ?

Во-первых – это литье - слабость наших литейщиков, их неумение лить ажурно приводит к тому, что стенки толстые, что очень сильно увеличивают долговечность использования оборудования, это: длительное сопротивление коррозии и, в первую очередь, стойкость к абразивному износу проточных частей, а большое количество песка и щебенки в канализации дело обычное, часто встречающийся отбел чугуна, конечно, усложняет нам механическую обработку, зато точнее очень сильно увеличивает стойкость к истиранию улиток и рабочих колес.

Во-вторых – мелко серийное производство позволяет делать практически любой насос под параметры заказчика, а не навязывать, то что есть на складе. Тщательная проработка гидравлических сетей заказчика дает возможность подбирать наиболее оптимальные по напору и подаче насосы, а, следовательно, уменьшать энергопотребление и цену насосов по сравнению с первоначальной заявкой.

Частотники и плавные пуски какие применяем и почему. Когда применяем частотники а когда плавные пуски и почему.

Что ставить? Частотник или плавный пуск. Если - это канализация, то однозначно плавный пуск. Хотя очень многие эксплуатирующие организации устанавливают на КНС частотный регулятор и дают громадные цифры экономии электроэнергии и прекрасные сроки окупаемости. Рассказываю на примере, как это выглядит: стоит насос СД800/32 с электродвигателем 160 кВт и работает ежесуточно по 16-18 часов. Но на самом деле стоков не 800 м/ч, а 600 и напор не 32 м , а 20 м поэтому задвижка на выходе прикрыта, насос работает по электродам запускается на открытую задвижку и так же останавливается, и тем самым каждый раз гидроудар по сети и семикратный электрический удар по электросети. ПЛОХО!

Расчеты делают так: 160 кВт*24ч*365 дней*2,10 руб.стоимость электроэнергии = 2943360 руб., хотя на самом деле насос с прикрытой задвижкой берет примерно 120 кВт и работает 16ч, т.е., 120 кВт*16ч*365*2,10 = 1471686 руб. При установке частотного регулятора мы имеем 800 м/ч*20м : 367-это переводной коэффициент = 32, 7кВт – это мощность необходимая для перекачки жидкости. Насос СД800/32 имеет КПД 59% плюс притормаживая его частотником мы теряем 5-7 % и частотник имеет КПД 90 %, т.е. 32,7 кВт : 52(кпд насоса) : 0,9 (кпд частотника) * 24 ч * 365дней * 2,10руб. = 1285361 руб. в год, т.е. 186000 руб. в год реальной экономии либо – (1471686-1285361) = (2943360-1285361) = 1657999 руб.- мифической стоимость частотного регулятора на 160 кВт = 400000 руб и срок окупаемости от 2-х лет до 3 месяцев – как посчитать и вроде все здорово есть реальная экономия нет гидроударов, нет бросков напряжения, все довольны и водоканал и поставщики частотных регуляторов водоканал экономит, продавец частотников богатеет.

Я это вижу совсем по другому : Надо выкинуть насос СД 800/32 и вместо него поставить «Иртыш» НФ 600/20 имеющий КПД 82% и плавный пуск насос стоит 360000 руб. УПП 42000 итог 400 000 руб. расходы энергии на эксплуатацию за год 32,7 кВт : 0,82*16*365 дней *2,10 = 489064 руб., итого 1471686 р. -489064 р. = 982622 руб., вот реальная экономия вместо 186000 руб. и вместо СД800/32 – появляется современная машина не требующего ежедневного технического обслуживания : центровки подтяжки сальника, замены пальцев в полумуфтах и т.д. Поэтому не к старому насосу надо ставить мощный частотник, а менять насос и подстраивать его под гидравлическую сеть. Если же нам это удаться, то ЧР работать там не будет, т.к. в канализации , на выходе из КНС в камере гашения нам напор не нужен, т.е. насос работает на сулив, а изменение оборотов на напор сказывается в квадраты, т.е. насос просто качать не будет. Хотя есть отдельные случаи, когда ЧР необходим в канализации но это уже частности.

Основа софстартер - он же плавный пуск. Без проблем работаем на открытую задвижку и пусковой ток в 2-3 раза больше номинала, а не в 7 раз.

Водопровод другое дело, там основной прибор ЧР, а ПП только когда насосы работают на резервуары. Для чего нужен частотник на водопроводных сетях, в них нам нужно постоянное давление. В течение суток разбор воды сильно меняется, когда он большой, то давление падает и потребители на краю сети или на верхний этажах ее просто могут не получить, а когда разбор маленький, то давление растет и тоже не очень хорошо, т.к. при избыточных давлениях растет аварийность водопроводной сети, а они в основном в России изношены: это порывы, утечки, аварийные работы. Увеличивается утечки через неисправную запорную арматуру, унитазы, краны, порывы, да и привычка на один и тот же оборот поворачивать водопроводный кран приводит к большому расходу воды, если давление в сети повышенное, так что чр и постоянное давление вот к чему надо стремиться.

Способы монтажа, всегда ли нужны опускные устройства.

С точки зрения оптимизации процесса перекачки жидкости лучше всего монтаж - погружной монтаж насоса. В чем преимущества: Не надо дополнительных площадей на машинное отделение, отвод тепла чрезвычайно эффективен, особенно летом, когда на обычную КНС зайти тяжело – внутри жара. За счет эффективного охлаждения электродвигателя насоса, его можно чаще включить-выключить. За счет этого позволяет уменьшить объем приемного резервуара. А как достать насос из под воды? Особенно если – это канализация; нырять, осушать, использовать акваланг- ничего этого не надо, если есть погружной соединитель, на котором насос крепится только за счет собственного веса, без единого болта, тогда монтаж и демонтаж для очистки или обслуживание занимает считанные секунды. Если мы работаем на аварии или в других местах, то тогда насос опускается в жидкость на своей подставке и снабжается гибким рукавом.

Как подобрать насос взамен установленного старого (в т.ч. формула расчета кВт по напору и подаче).

.При подборе насоса вместо установленного необходимо убедится соответствует старый насос количеству реальных стоков и правильно ли у него выбран напор. Это связано с тем, что в СССР был очень маленький ряд насосов и большие перспективы строительства населенных пунктов, поэтому все насосы, как правило, ставились с большим запасом и по подаче и по давлению, а электроэнергия вообще ничего не стоила, она была народная, поэтому электродвигатели ставились с большим запасом. После распада СССР города расти перестали, а электроэнергия начала бешено дорожать и платить за нее начало не государство, а конкретные потребители настоящими деньгами. И естественно появилось желание платить меньше. Перед заменой оборудования сначала всегда проверяем мощность электродвигателя. Р= (Q * H)/n*101,9, где Р- мощность привода Q подача в л/сек., Н – напор в м вод. Столба, n – кпд насоса равен (0,5- 0,8) в зависимости от насоса и 101,9 постоянная для пересчета содержащая силу тяжести 9,81 м/с, т.к. подача обычно идет в м/ч, то 1 л/сек = 3,6 м/ч, тогда Р= (Q * H)/n*101,9*3,6 = (Q * H)/367 , например подача 200 м/ч напор 10м КПД 60% : Р = (200*10)/367*0,6 = 9,08 кВт плюс запас 20 % = 10,899 кВт, т.е. двигатель надо ставить мощностью 11кВт. Разобравшись с мощностью, определяемся с типом насоса. Чем больше в воде отбросов, тем больше нам нужны проходы в гидравлике. Чем больше насос, тем больше его цена, поэтому каждый раз ищется компромисс между размером и ценой, но все-таки надежность работы оборудования должна быть основным критерием, покупается оно один раз, а эксплуатироваться может десятки лет и стоимость эксплуатации гораздо больше цены покупки.

Почему мы стремимся к снижению частоты вращения на насосах, от каких условий эксплуатации она зависит

Частота вращения насоса: на что она влияет – например 3000 об/мин. и 1500 об/мин при одинаковой подаче. На 1 м воды насос на 1500 об/мин сделает в два раза меньше оборотов подшипника плюс снижение скорости увеличивает ресурс подшипника не в два раза , а в разы. Торцевое уплотнение тоже пройдет в два раза меньший путь. И требования к балансировке меньше, хотя рабочее колесо больше и зависимость тут, не прямая. При работе рабочее колесо изнашивается, а литье не равномерно распределяет массы, и с каждым кубом воды ротор насоса теряет балансировку, а потеряв ее он начинает вибрировать усиливая нагрузку на подшипники и торцевое уплотнение, причем за счет наличия песка в сточных водах, процесс износа тем выше, чем в водопроводе и отоплении. Второй фактор важен для канализации где бывают камни, палки, металлические предметы – это удары по колесу и заклинивание, а если отламывается кусок рабочего колеса, то балансировка уходит сразу. Поэтому при низких скоростях вращения и удар слабее и потеря балансировки не так страшна. Но опять же быстроходная машина меньше и дешевле и электродвигатель той же мощности дешевле.

Почему наши насосы не дороже импортных аналогов?

На сегодняшний день импорт разный. Сеть импорт из Европы и импорт из Китая, хотя почти весь импорт из Китая, только сначала попадает в Европу, а потом оттуда в Россию. Поэтому я буду сравнивать цены только с европейской продукцией:

1. У нас рабочая сила значительно в 3-10 раз дешевле – это и рабочие и инженеры.

2. Дешевле электроэнергия, сейчас раза в два.

3. Нет таможенных пошлин на ввоз, мы уже здесь.

4. Меньше транспортные расходы.

5. Да и много еще чего наверное стоит дешевле ведь наша страна намного беднее Швеции или Германии поэтому в бедной стране многие вещи стоят дешевле, чем в богатой.

Почему надо покупать новую технику, не проще ли отремонтировать старый насос и продолжать его эксплуатировать где все известно и понятно. На новую технику нужны деньги, обучение, реконструкция КНС. Что даст применение новой техники в перспективе. За счет чего можно снизить потребление эл.энергии.

А кто сказал, что это надо делать обязательно менять насос, сначала надо разобраться что это насос, как он подходит к условиям эксплуатации, как его параметры соответствуют сети, какой у него КПД и в каком он техническом состоянии. Если насос сильно изношен, дырявое рабочее колесо, промытая улитка, разбитые посадки на валу, конченные подшипники, полумуфта на брезентовых лентах – да еще древняя конструкция, т.е. сложности с запчастями – то его лучше списать и заменить на новый - т.к. ремонт каждой детали обойдется дороже изготовления нового серийного насоса. Следующий вариант требующий замены. Стоит новы насос например СД800/32, но по параметрам не соответствует напору и подаче- да и КПД у него 59 %, а при работе на прикрытую задвижку реальный 20-30 %. Тогда считаем насос СД 800/32 стоит 100000 руб., 1 кВт электроэнергии 2,10 р : = 100000/2,10 = 47619 кВт часов нам надо сэкономить, чтобы не жалко было его сдать в металлолом. При электродвигателе мощность 160 кВт, а реально при закрытой задвижке потребление электроэнергии = 100 кВт, но и зона работы насоса 30% КПД. При КПД 30 % за один час мы будем перерасходовать 70 кВт. Итак 47619 кВт/ч /70 кВт = 680ч /24 = 28,3 дней, т.е. через месяц можно забыть, что на насосе при замени мы потеряли 100 000 р. и уже со второго месяца, новый, правильно подобранный насос будет окупаться по 100 000 р. в месяц.

Еще один вариант – это когда в КНС велика угроза затопления, то как бы не был хорош установленный насос, его надо менять на погружной, не боящийся затопления.

А если это водопровод и установлен насос серии «Д» и он соответствует параметрам сети и КПД у него 88 %, то в самом худшем случае надо поменять у него ротор в сборе, а так сделать профилактику, восстановить размеры в кольцах уплотнений, смазать подшипники, проверить балансировку ротора и пусть работает еще 100 лет.

Поэтому на каждый станции надо каждый раз тщательно разбираться и считать деньги и сроки окупаемости, но не забывать, что надежность работы насосного оборудования, может играть главную роль, хотя в рублях ее сразу и невозможно посчитать.

И еще один момент который надо учитывать при анализе оборудования станций – это возможность диспетчерского управления в отсутствии персонала, если нет возможности контролировать температуру двигателя, наличие утечек, состояние подшипников, необходимо постоянно подтягивать сальник центрировать электродвигатель, следить за полумуфтами, то настоящую диспетчеризацию сделать практически невозможно. Это, примерно, как купить автомобиль без дверей, ездить-то он будет, но в любой момент можно вывалиться на дорогу и что-нибудь себе сломать.

Где искать заказчиков – области применения насосов Иртыш, как в зависимости от численности населения считать сколько насосов необходимо в данном населенном пункте.

Заказчик – это смысл нашей работы, это ее суть. Не насос, не станция являются нашей целью. Наша цель решать проблемы, в перекачки жидкости различных организаций (один человек или семья – это не наш клиент) – удовлетворять их желания и за это получить деньги.

Но кто наш заказчик и как его найти. Будем рассуждать.

Наши насосы предназначены для сточных вод, водопровода, отопления и различных технологических процессов, связанных с чистой и грязной водой. Кто качает воду в водопровод - если это делать организованно – это Водоканал. А после того, как мы ее употребили, всю эту воду надо отвести и очистить – и опять же он этим занимается. Во многих небольших населенных пунктах Водоканал может являться подразделением ЖКХ и, соответственно, называться, суть от этого не меняется. Как определить потребности населенного пункта в насосах – можно приблизительно по количеству населения. Норма водоснабжения и водоотведения от 150 до 400 в сутки на 1 человека и зависит от того, есть централизованное горячее водоснабжение, если есть то 300-400л., если нет- 125-200 л., т.к. если частник сам греет воду газом, электричеством, или котлом, то почему-то? Он сразу начинает экономить, а если платит по норме в месяц, то открыл кран и пусть себе бежит. Итак, например, в городе 100 000 жителей, типичный районный городок, то (125+400)/2 = 265 л. на 1 чел. – это в среднем +_ 40%.

Итак, в город надо подать 265л*100 000чел. /1000 = 26500 м воды в сутки. В час – это 26500 /24ч = 1104 м/ч. Но воду мы потребляем и сливаем не равномерно. Ночью мы спим утром и вечером льем активно, поэтому оборудование должно обеспечивать максимальный расход. Возьмем коэффициент неравномерности 1,3 он примерно подходит для этих объемов. 1104 м/ч*1,3 = 1435 м/ч – подача в час, т.к. у нас должен всегда быть минимум 100 % резерв для ремонтов, замены тех. обслуживания оборудования, то его должно быть лишь в два раза больше, чем надо для перекачивания 1435 м/ч, т.к. среднесуточная неравномерность потребления значительно больше, то подачу надо разделить минимум на три насоса, то ставим 3 насоса по 500 м/ч и 3 резервных. Т.к. рельеф в разных местностях различны, и условия забора воды разные: ее можно брать из открытого поверхностного источника реки или озера, а можно с глубины из под земли, то напоры могут быть разные, но подача остается неизменной. Итак, 6 насосов по 500 м3/ч подают воду на очистку. 6 насосов по 500м3/ч подают после очистки в город. Если в городе 4 района, то уже 6 насосов по 166 м3/ч – стоят на четырех станциях итого 24 насоса, а далее могут быть мелкие по 20-50 м3/ч подачи, а может и не быть в зависимости от сетей и этажности. Канализация идет обратным порядком четыре КНС с насосами по 160-250 м3/ч если есть ливневки и система общесплавная. И опять с районных КНС стоки приходят на главную в объеме 1500 м/ч, т.е. 6 насосов по 500 м3/ч. Это не считая насосов для аварийных работ и насосов для технологических процессов на очистных сооружениях канализации.
