ЦМЛ 150/248-15/4

Конструкция

Одноступенчатый циркуляционный насос низкого давления, компактного исполнения, для современного оборудования зданий.
Корпус насоса - спиралевидный корпус линейного исполнения (входной и выходной патрубки с одинаковыми фланцами расположены на одной линии). Фланцы с выводом на датчик давления.
Рабочее колесо - закрытое рабочее колесо из синтетического материала. Из серого чугуна, - начиная с номинального диаметра колеса 180 мм. Торцовое уплотнение - серийного исполнения, необслуживаемое торцовое уплотнение применяется при температуре воды до 140 град; для любого направления вращения. Допустимое содержние гликоля - до 40% объемной части.

Монтаж

Насосы серии ЦМЛ сконструированы для монтажа на трубопроводе. Вес насоса  и положение  его центра тяжести позволяет произвести монтаж насоса любого размера непосредственно в трубопроводе, если трубопровод структурно пригоден для этого, и в нем не создаются напряжения при всех условиях работы  насоса.
Альтернативный способ монтажа - на фундаменте. Допускается монтаж насоса в любом положении, кроме положения мотора вниз.

Преимущества использования:

• Снижение вибрации за счет фланцевого соединения мотора непосредственно с корпусом насоса.
• Надежность в работе, обеспеченная использованием общего вала, эл. двигателя и рабочего колеса.
• Увеличение срока службы за счет принудительно омываемого, независимого от направления вращения, торцового уплотнения с сильфоном.
• Возможность контроля и управления благодаря серийному выводу на датчик давления.

Указания:

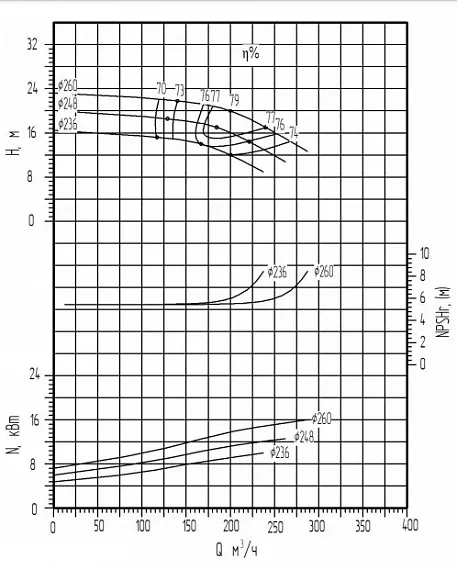

Приведенные рабочие линии насосов, особенно касающиеся выбора мощности, могут  использоваться, если точно известны рабочие точки. В противном случае рекомендуется выбирать насосы с максимальной мощностью. Значения антикавитационного подпора - это результат измерения. Для безопасной эксплуатации к значению антикавитационного подпора следует прибавить 0,5м.

Технические данные:

Допустимые перекачиваемые среды: вода систем отопления, техническая вода, (охлаждающая/холодная вода), водогликолевые смеси, другие среды - по запросу.

Характеристики:
Число оборотов 1450, 2900 1/min
Номин. диаметр  40-200
Диапазон температур -10 С до +140 С (указать при запросе)
Степень защиты  IP44
Климатическое исполнение У
Категория размещения 3

Раб давление max 16 bar до 120 С; 13 bar до 140 С.

Температура окружающей среды +40 С max. допустимая

Монтаж:

Непосредственно на трубопроводе, подсоединение к трубопроводу и датчикам давления, фланец с выводом  к датчику давления.

Защита мотора:

выполняется заказчиком (или по запросу)

Материалы:

Корпус насоса, проставка - серый чугун

Рабочее колесо - серый чугун или синтетич. материал.
