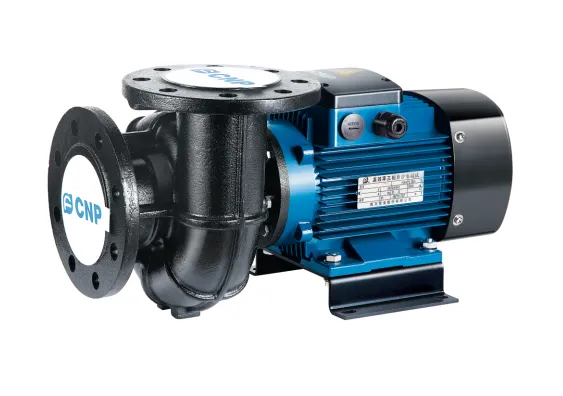

Горизонтальные одноступенчатые центробежные насосы WLT/WLTS/WLTSF

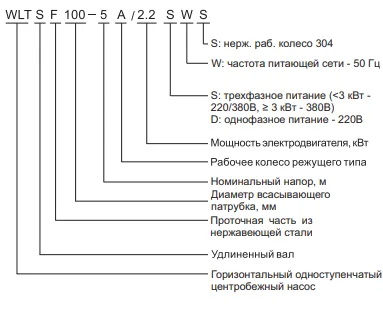

Маркировка

Особенности конструкции

Насосы серии WLT — это одноступенчатые, несамовсасывающие, горизонтальные насосы с осевым всасывающим патрубком и радиальным патрубком нагнетания.

Конструкция насоса позволяет легко и быстро выполнять ремонт и техническое обслуживание.

Вал насоса WLT коаксиально соединен с валом электродвигателя. В моделях WLTS используется конструкция с удлиненным валом.

Отлитые в песчаные формы детали проточной части имеют гладкую качественую поверхность и обтекаемую форму, благодаря которой насос имеет выскокие показатели гидравлического КПД.

Применение

Циркуляция воды в градирнях открытого и закрытого типа, конденсаторах; охлаждение оборудования; системы оборотного водоснабжения в рыбном хозяйстве; системы водоснабжения; применения, где требуется большой расход при маленьком напоре.

Чистые, невоспламеняющиеся, невзрывоопасные и не коррозионные жидкости, не содержащие абразивных твердых или волокнистых включений.

Характеристики

• Температура жидкости: - 15°С-100°С;
• Максимальная температура окружающей среды +40°С;
• Максимальное рабочее давление: 0,6 МПа (6 бар).

Электродвигатель

Двухполюсные и четырёхполюсные электродвигатели с воздушным охлаждением:

• Степень защиты: IP55
• Класс изоляции: F
• Стандартное напряжение 50 Гц:
  • 1х220В
  • Зх380В

Пояснение к характеристикам

Следующие пункты указаны для рабочих характеристик насосов, приведенных на следующих страницах:

• 1. Графические характеристики оформлены в соответствии с ISO9906: 2012, Класс ЗВ.
• 2. Графики приведены для двигателей Зх380В, 50 Гц с постоянной частотой вращения 2900 об/мин. или 1450 об/мин.
• 3. В качестве среды для испытания использована чистая вода температурой 20°С без каких-либо твердых и газообразных примесей.
• 4. Насосы должны эксплуатироваться в пределах рабочего диапазона подач, указанного кривой на графике, чтобы исключить повышенный износ при высоких напорах и перегрев двигателя при больших подачах.

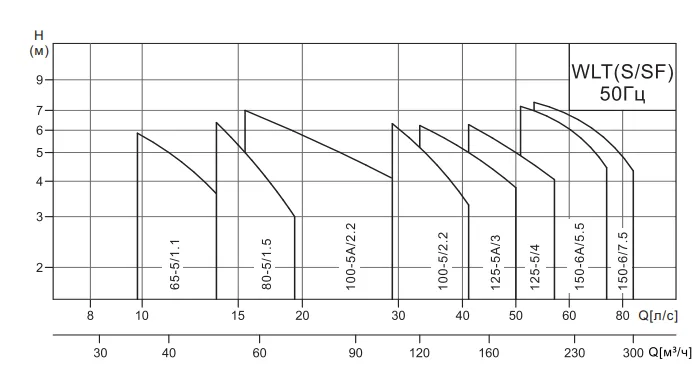

Диапазон гидравлических характеристик

Технические характеристики

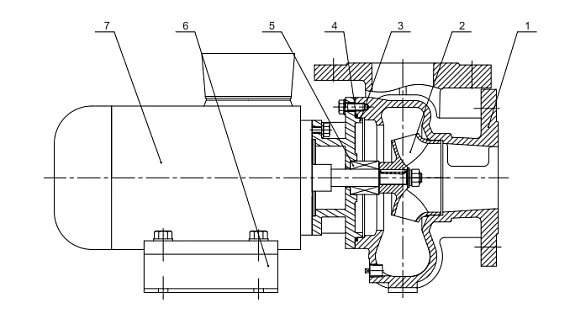

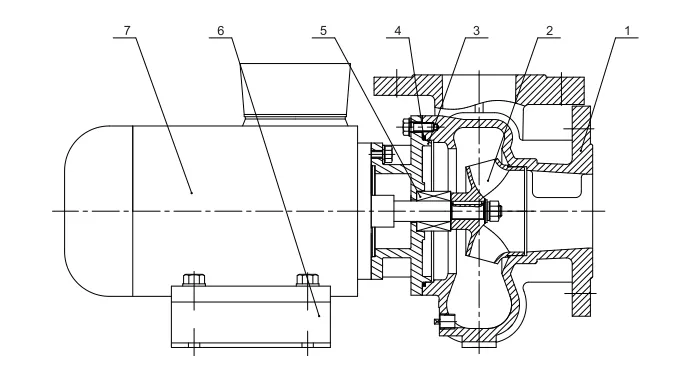

Чертеж WLT

Материалы
