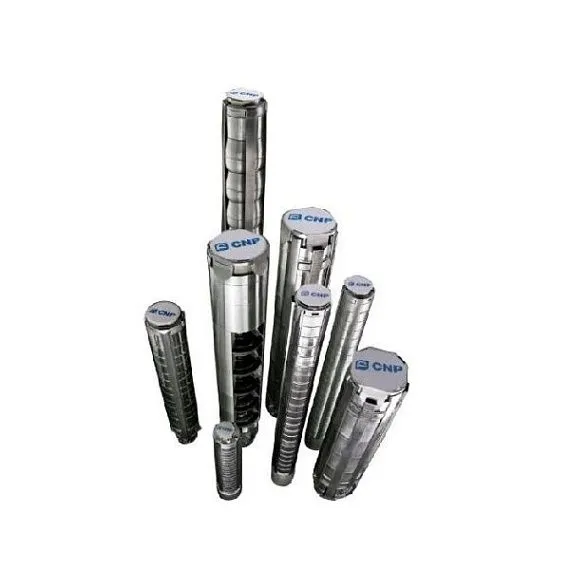

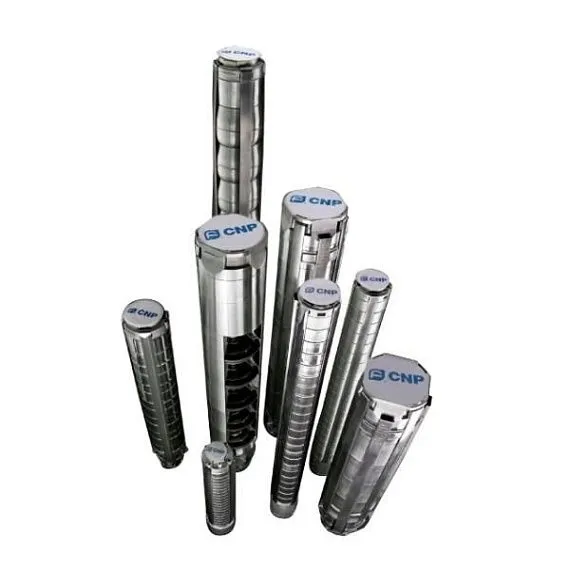

SJ — Центробежные скважинные насосы с нержавеющими колесами

Насосы SJ конструктивно представляют погружные скважинные многоступенчатые насосы с корпусом из нержавеющей стали и водо-маслозаполненным электродвигателем, выполненным по стандарту IP68 и могут использоваться с защитными охлаждающими кожухами. Преимущества такого использования заключается в том, что насос обеспечивается необходимым охлаждением вне зависимости от диаметра скважины, что защищает электродвигатель насоса от перегрева и также позволяет использовать насос в исполнении с горизонтальной установкой. Соединение валов реализовано с помощью шлицевого соединения, профиль шлицов эвольвентный.

Проточная часть насоса состоит из секций (рабочее колесо и диффузор), которые стянуты с помощью специальных натяжных лент. Напорный патрубок - резьбовой, находится в верхней части корпуса. Перед ним установлен обратный клапан, который позволяет отделять проточную часть насоса от столба жидкости в напорном трубопроводе. Это позволяет избежать обратного вращения рабочих колес и ротора двигателя при внезапном отключении. Всасывание осуществляется через фильтр, представляющий из себя перфорированный лист нержавеющей стали и находящийся в месте соединения электродвигателя и проточной части. Фильтр установлен с целью предотвратить попадание крупных частиц в проточную часть (тем самым достигается снижение износа компонентов проточной части). Для избежания повреждения и запутывания кабеля, он фиксируется снаружи на корпусе насоса с помощью специальной стяжки.
