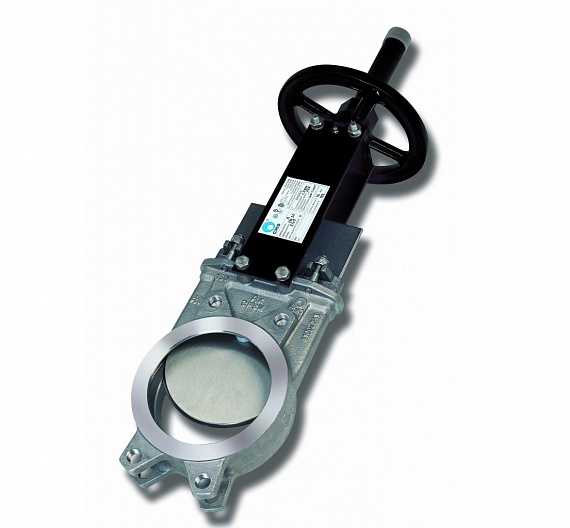

A-02-150-PN10-HW-E Задвижка шиберная CMO, DN150, PN10, штурвал, выдвижной шток, корпус CF8M, нож AISI 316, EPDM

ПРОИЗВОДИТЕЛЬ: СМО

Артикул: A(SP)-021-02-0150-PN10-SsP-HW-E

Цена

884 €

Заказать

Исполнение
односторонний, корпус чугун
Привод
EPDM, Односторонний, шток выдвижн., редуктор

Описание
Документы

Материал корпуса	GG25
Материал ножа	AISI 304
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Давление (бар)	10	10	10	10	10	10	8	6	6	5	5	5	3	2	2	2	2	2	2

Материал корпуса	GGG50 CF8M A216WCB
Материал ножа	AISI 304 AISI 316 AISI 316
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Давление (бар)	10	10	10	10	10	10	10	8	6	6	5	4	4	4	4	4	4	4	4

РАБОЧАЯ СРЕДА:Шиберная ножевая задвижка серии A, однонаправленного действия, предназначена для транспортировки жидкостей с содержанием твердых частиц до 5%, а также подачи самотеком сухих твердых веществ при установке таким образом, чтобы стрелка на корпусе указывала в направлении, противоположном реальному вправлению потока.

СФЕРЫ ПРИМЕНЕНИЯ:
- Целлюлозно‐бумажная промышленность;
‐ Горнодобывающая промышленность;
‐ Элеваторы;
‐ Химические заводы;
‐ Пищевая промышленность;
‐ Перекачивание сыпучих материалов;
‐ Обработка сточных вод.

НАПРАВЛЕНИЕ ПОТОКА: Одностороннее

СТАНДАРТНЫЕ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ: DIN PN10 и ANSI B16.5 (класс 150)

СЕДЛО/ПРОКЛАДКА			НАБИВКА
МАТЕРИАЛ	Т МAX., ⁰С	ОБЛАСТИ ПРИМЕНЕНИЯ	МАТЕРИАЛ	Т МAX., ⁰С	pH
Металл	›250	Высокие темп./ низкая герм.	Промасл. х/б волокно	100	6-8
ЭПДМ (Е)	90	Кислоты и синтетические масла	Сухое х/б волокно	100	6-8
Нитрил (N)	90	Углеводороды, масла, смазочные материалы	Х/б + ПТФЭ	120	6-8
Витон (V)	200	Углеводороды, растворители	Синтетика + ПТФЭ	270	0-14
Силикон(S)	200	Пищевые продукты	Графит	650	0-14
ПТФЕ (Т)	250	Стойкость к коррозии	Керамическое волокно	1400	0-14

ТИПЫ ПРИВОДОВ:

КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ОПЦИИ:

- Нож с зеркальной полировкой
- Нож с тефлоновым покрытием
- Нож с добавкой сателлита
- Грязесъемник в набивке сальника
- Промывочные и продувочные отверстия, трубки
- Механические и индуктивные концевые выключатели, позиционеры
- Электромагнитные клапаны (соленоид)
- Система механической блокировки
- Ручной аварийный привод (маховик,редуктор)
- V-образная диафрагма с указательной линейкой

А.pdf

PDF 1.5 MбСкачать

СМО каталог.pdf

PDF 937.4 КбСкачать

Опросный лист_ЮГПРОМСНАБ затворы.docx

DOCX 581.2 КбСкачать

Материал корпуса	GG25
Материал ножа	AISI 304
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Давление (бар)	10	10	10	10	10	10	8	6	6	5	5	5	3	2	2	2	2	2	2

Материал корпуса	GGG50 CF8M A216WCB
Материал ножа	AISI 304 AISI 316 AISI 316
Диаметр	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
Давление (бар)	10	10	10	10	10	10	10	8	6	6	5	4	4	4	4	4	4	4	4

СЕДЛО/ПРОКЛАДКА			НАБИВКА
МАТЕРИАЛ	Т МAX., ⁰С	ОБЛАСТИ ПРИМЕНЕНИЯ	МАТЕРИАЛ	Т МAX., ⁰С	pH
Металл	›250	Высокие темп./ низкая герм.	Промасл. х/б волокно	100	6-8
ЭПДМ (Е)	90	Кислоты и синтетические масла	Сухое х/б волокно	100	6-8
Нитрил (N)	90	Углеводороды, масла, смазочные материалы	Х/б + ПТФЭ	120	6-8
Витон (V)	200	Углеводороды, растворители	Синтетика + ПТФЭ	270	0-14
Силикон(S)	200	Пищевые продукты	Графит	650	0-14
ПТФЕ (Т)	250	Стойкость к коррозии	Керамическое волокно	1400	0-14

ТИПЫ ПРИВОДОВ:

ООО "ЮгПромСнаб" является официальным партнером компании СМО (Испания) осуществляет подбор и прямые поставки запорной арматуры и оригинальных запасных частей, по заводским ценам и с сохранением всех гарантий изготовителя.
