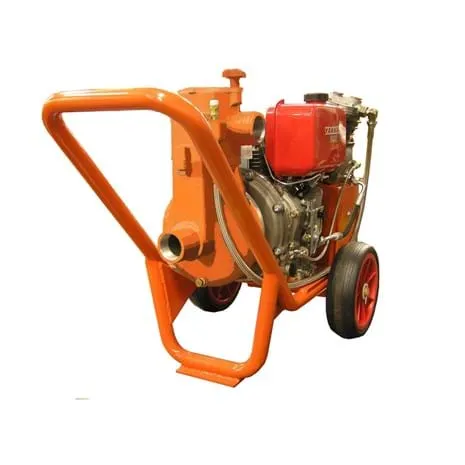

Самовсасывающий насос Godwin Dri-Prime CD75

ПРОИЗВОДИТЕЛЬ: Godwin

Артикул: CD75-70-DTO-001

Цена

По запросу

Заказать

Godwin Dri-Prime CD75 — это чрезвычайно мощный, но
компактный насос с производительностью до 84 м³/час и напором до
28 м.
CD75 оснащен уникальной конструкцией торцевых механических уплотнений Godwin, расположенных в масляной ванне. Это обеспечивает возможность работы насоса без воды (''сухой ход'') в течении длительного времени, при автоматической и повторной заливке насоса.
Насос CD75 может работать в самых сложных условиях, перекачивая жидкость с твердыми частицами диаметром до 40 мм.
Данный насос чрезвычайно эффективен при перекачивании твердых фракций, поскольку имеет утопленное рабочее колесо.
CD75 — лучшее решение в тех случаях, когда требуется мощный и легкий портативный насос для обезвоживания шлама.

Описание
Документы

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 40 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Алюминиевая конструкция (возможно также чугунное исполнение) с чугунным рабочим колесом.
Выпускается также с электроприводным или свободным концом вала.
Серийно выпускаемые двигатели: Yanmar L100 AE. Другие двигатели доступны
опционально.

Технические характеристики

Всасывающий патрубок		2" BSP [F] & 3" BSP [M] spigot
Напорный патрубок		2" BSP [F] & 3" BSP [M] spigot
Макс. производительность		84 м³/час
Макс. размер твердых частиц		40 мм
Макс. диаметр рабочего колеса		171 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		3.1 бар
Макс. подпор на входе в насос		1.5 бар
Макс. давление в межтрубном пространстве		4.7 бар
Макс. эксплуатационная скорость		3000 об/мин

* Для получения информации по эксплуатации при большей температуре свяжитесь с местным представителем Xylem.

Материалы

Кожух насоса и крышка маслозаборника		Кремний-алюминий BS1490, сорт LM25TF
Пластины компенсации износа		Не исп.
Вал насоса		Чугун с шаровидным графитом 0
Возможности и преимущества		Чугун BS1452, сорт 220
Корпус обратного клапана		Кремний-алюминий BS1490, сорт LM25TF
Поверхности механического уплотнения		Карбид кремния – карбид кремния

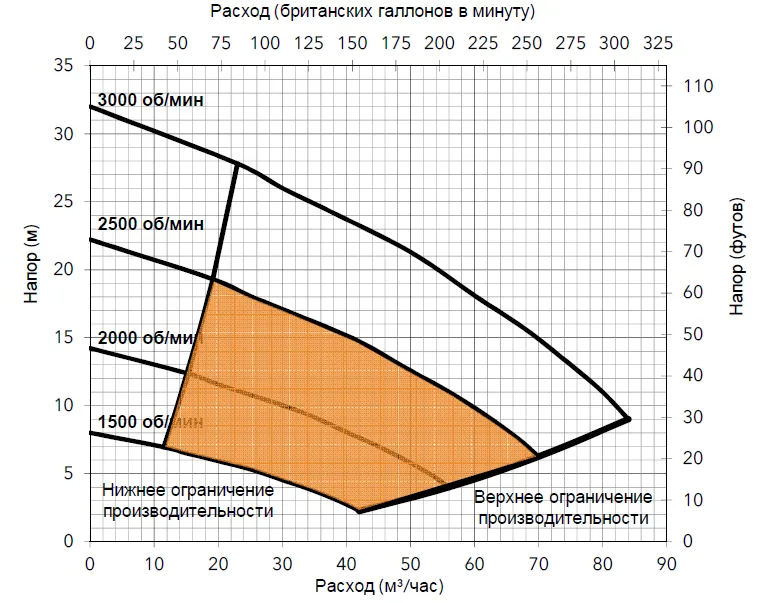

Кривая производительности

Вариант двигателя 1
Артикул — CD75-70-DTO-001
Yanmar, L100 AE, 4.5 кВт @ 2500 об/мин
Диаметр рабочего колеса 171 мм
Скорость насоса 2500 об/мин

Таблица высот всасывания

Полная	Напор (м)
высота всасывания (м)	2	8	10	12	18
	Расход м³/час
3,0	54	37	31	25	12
4,6	41	32	26	19	7
6,1	32	27	20	12	-
7,6	27	20	14	6	-

Вместимость топливного бака: общая — 5 литров, полезная — 5 литров
Расход топлива при 2500 об/мин 1.1 литров/ч
Вес: сухой — 140 кг, мокрый — 150 кг

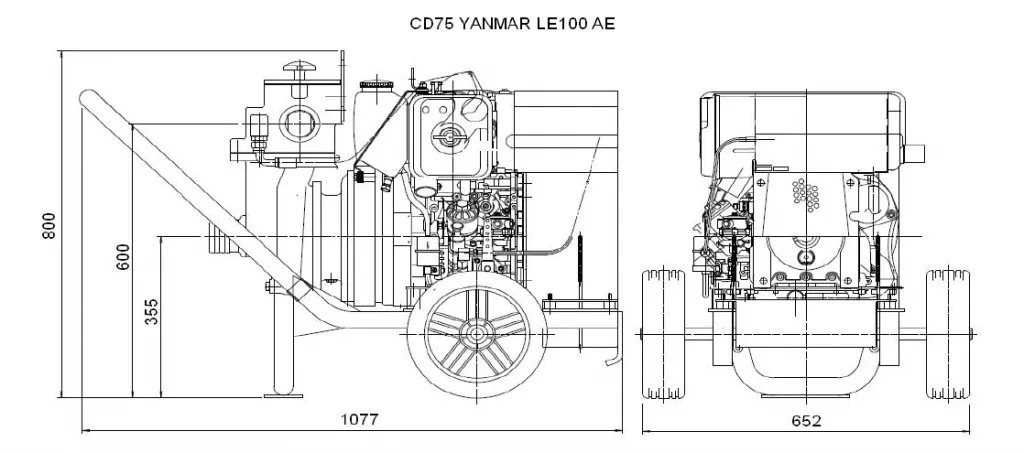

Размеры: 1077 x 652 x 800 мм (Д х Ш х В)

CD75 Open Set EMEA-APAC Flyer 95-1005-1000-RUS_13.pdf

PDF 272.8 КбСкачать

CD75 Pump Curve EMEA-APAC Russian 95-1005-1098_7.pdf

PDF 77.6 КбСкачать

Godwin_общий каталог.pdf

PDF 1.8 MбСкачать

Возможности и преимущества

Полностью автоматическая заливка насоса с максимальной глубиной всасывания до 8.5 м.
Godwin Dri-Prime - это автоматическая непрерывно работающая система всасывания, с эжекционной трубкой Вентури, не требующая периодического регулирования и контроля.
Гибкие возможности применения. Насос предназначен для перекачивания сточных вод, шлама и жидкостей, содержащих твердые частицы диаметром до 40 мм.
Механические торцевые уплотнения, расположенные в масляной ванне, выполнены из стойкого к абразивному воздействию карбида кремния, что позволяет насосу работать ''на сухую''.
Центробежный насос Godwin с системой Dri-Prime агрегатируется дизельным или электродвигателем.
Алюминиевая конструкция (возможно также чугунное исполнение) с чугунным рабочим колесом.
Выпускается также с электроприводным или свободным концом вала.
Серийно выпускаемые двигатели: Yanmar L100 AE. Другие двигатели доступны
опционально.

Технические характеристики

Всасывающий патрубок		2" BSP [F] & 3" BSP [M] spigot
Напорный патрубок		2" BSP [F] & 3" BSP [M] spigot
Макс. производительность		84 м³/час
Макс. размер твердых частиц		40 мм
Макс. диаметр рабочего колеса		171 мм
Макс. рабочая температура		80 °C *
Макс. рабочее давление		3.1 бар
Макс. подпор на входе в насос		1.5 бар
Макс. давление в межтрубном пространстве		4.7 бар
Макс. эксплуатационная скорость		3000 об/мин

Кожух насоса и крышка маслозаборника		Кремний-алюминий BS1490, сорт LM25TF
Пластины компенсации износа		Не исп.
Вал насоса		Чугун с шаровидным графитом 0
Возможности и преимущества		Чугун BS1452, сорт 220
Корпус обратного клапана		Кремний-алюминий BS1490, сорт LM25TF
Поверхности механического уплотнения		Карбид кремния – карбид кремния

Кривая производительности

Полная	Напор (м)
высота всасывания (м)	2	8	10	12	18
	Расход м³/час
3,0	54	37	31	25	12
4,6	41	32	26	19	7
6,1	32	27	20	12	-
7,6	27	20	14	6	-
