Центробежные самовсасывающие насосы Saer серии M 90-100-153-203

ПРОИЗВОДИТЕЛЬ: Saer
Заказать

Применение насосов

Самовсасывающие насосы этой серии применяются, главным образом, в составе автоматических насосных станций серии TRM (с гидроаккумулятором и реле давления) для полива и водоснабжения жилых домов из скважин или колодцев, с внутренним диаметром от 100 мм, в которых уровень воды находится более чем в 8-9 метрах от уровня установки насоса, или же когда насос находится на значительном удалении (100 и более метров) от точки водозабора. В данном случае всасывающая магисталь состоит из двух труб соединяющих насос с выносным эжектором. Насосы пригодны для перекачивания чистой, химически нейтральной по отношению к материалам насоса жидкости, без твердых и длинноволокнистых включений. Установка насоса - горизонтальная.


Модели
Модель Артикул Цена, €, без НДС
М 100 с эжектором P/30 0.75 кВт, 1x230 В 10310523 247
М 153 с эжектором P/30, 1.1 кВт, 1x230 В 10350407 418
М 203 с эжектором P/30, 1.5 кВт, 1x230 В 10350907 433
М 90 c эжектором P/30, 0.55 кВт, 1x230 В 10310171 242
Описание

Конструкция и материалы

Центробежные самовсасывающие насосы с погружным чугунным эжектором марки P/30 способны гарантированно поднять воду даже с 45-ми метровой глубины (в зависимости от мощности электродвигателя). Электродвигатель закрытого типа с принудительным охлаждением. Всасывающие и напорный патрубок - резьбовые. Степень защиты IP 44. Стандартное напряжение: 230 В - 50 Hz для однофазных электродвигателей, 230/400 В - 50 Hz для трехфазных электродвигателей. В однофазных электродвигателях насосов M 90 и M 100 встроенная термозащита.

Стандартное исполнение:

Механическое уплотнение - из керамики и графита
Ротор - нержавеющая сталь
Рабочее колесо - термопласт (M 90, 100 - 1 раб. колесо, М 153, 203 - 2 раб. колеса)
Корпус насоса и эжектора P/30 - чугун

Температура перекачиваемой жидкости: -15 C до +50 С
Максимальная температура окружающей среды: +40 C
Максимальное рабочее давление: 11 бар
Максимальная глубина всасывания:
для модели M 90 - 21 м
для модели M 100 - 24 м
для модели M 153 - 40 м
для модели M 203 - 45 м

Специальные исполнения:

Рабочее колесо из латуни
Степень защиты IP 55 для насосов M 153 и M 203
Встроенная термозащита для насосов M 153 и M 203
Подробно
Для узких скважин под заказ поставляются насосы серии M92-102-152-202 с погружным эжектором диаметром всего 50 мм.


Гидравлическая характеристика центробежных насосов серии M 90-100-153-203:
Тип насоса Тип эжектора P2 ном Глубина всасывания, (м) Полный напор H, м
27 30 33 36 39 42 45 48 51 54
кВт л.с. Расход жидкости Q, л/час
M 90 P 20 0,55 0,75 9 1560 1180 890 600
12   1180 890 600 360
15     890 600 360 160
18       600 360 160
P 30 0,55 0,75 9     990 760 545 320 150
12       760 545 320 150
15         545 320 150
18           320 150
21             150
M 100 P 20 0,75 1 9   2060 1710 1400 1080 830 600
12     1710 1400 1080 830 600
15       1400 1080 830 600 410
18       1400 1080 830 600 410 180
21         1080 830 600 410 180
P 30 0,75 1 9     1480 1260 1020
12       1260 1020 720
15         1020 720 560
18           720 560 390
21             560 390 220
24               390 220 100


Тип Насоса Тип Эжектора P2 ном Глубина всасывания, (м) Полный напор H, м
48 51 54 57 60 63 66 70 75 80 85 90 95 100 105 110
кВт л.с. Расход жидкости Q, л/час
M 153 P 20 1,1 1,5 9 2870 2530 2255 1860
12   2530 2255 1860 1360
15     2255 1860 1360 955
18       1860 1360 955 600
P 30 1,1 1,5 20         1880 1800 1740 1415 1160 930 690
25             1740 1415 1160 930 690 480
30               1415 1160 930 690 480 295
35                 1160 930 690 480 295 120
40                   930 690 480 295 120
M 203 P 20 1,5 2 9 3860 3510 3080 2690 2340 1990
12   3510 3080 2690 2340 1990 1510
15     3080 2690 2340 1990 1510 1000
18       2690 2340 1990 1510 1000 300
21         2340 1990 1510 1000 300
24           1990 1510 1000 300 1370 1130 860 580
P 30 1,5 2 25               1860 1660 1370 1130 860 580
30                 1660 1370 1130 860 580 415
36                   1370 1130 860 580 415 270
40                     1130 860 580 415 270 165
45                       860 580 415 270 165

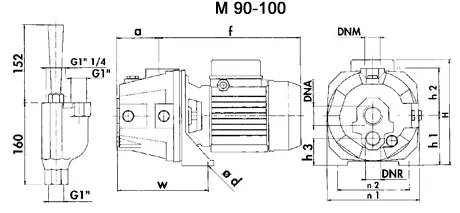

Размеры насосов





Тип DNA DNM DNR f a m1 n1 n2 H h1 h2 h3 w Ød Вес, кг
M90 G 1"1/4 G1" G1" 277 83 - 180 140 207 98 93 53 179 9 15,1
M100 G 1"1/4 G1" G1" 277 83 - 180 140 207 98 93 53 179 9 16,3
M153 G 1"1/2 G1" G 1"1/4 341 75 34 220 180 - 114 121 59 - 11 27,6
M203 G 1"1/2 G1" G 1"1/4 341 75 34 220 180 - 114 121 59 - 11 29,6



ООО "ЮгПромснаб" является официальным дилером компании SAER (Италия) осуществляет подбор и прямые поставки насосов SAER и оригинальных запасных частей, по заводским ценам и с сохранением всех гарантий изготовителя.
